Samson S Patch Recension: En TRS-patchbay med 48 punkter och växlingsbara normaliseringslägen

Introduktion

Varje del av studioutrustningen har ingångar och utgångar, och var och en av dem behöver så småningom något annat. Utan en patchbay innebär det oftast att man sträcker sig bakom mixerbordet för att byta kablar, vilket kostar upptid och sliter på kontakter som aldrig var designade för att pluggas in och ur varje dag. En patchbay håller allt anslutet baktill och flyttar besluten till frontpanelen, där korta patchkablar skapar den signalkedja som en session behöver.

Samson S patch är en 1/4 tums TRS-patchbay med 48 punkter byggd kring det arbetsflödet. Bakpanelen har 24 ingångsjack på den övre raden och 24 utgångsjack på den nedre raden, och dessa 48 anslutningar baktill motsvarar direkt de 48 jacken på framsidan. Det som skiljer den från enklare patchbayer är att varje vertikalt par av jack kan växlas mellan normaliseringslägen utan att enheten öppnas.

Vem den här patchen passar för

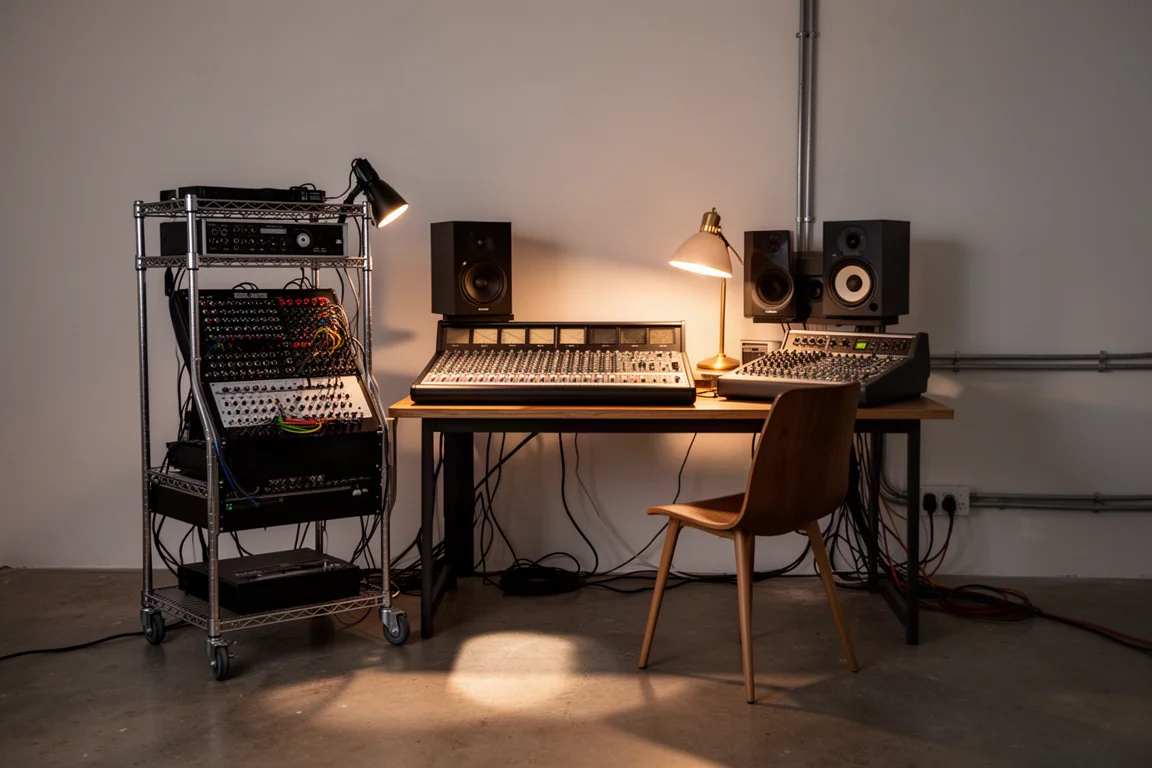

Den här patchen passar en studio som vuxit ur punkt-till-punkt-kablage. Några mikrofoner, ett ljudkort, ett par monitorer och en eller två externa processorer räcker oftast för att en patchbay ska vara värd att äga. Den som regelbundet byter ordning på utrustningen, provar en ny förförstärkare eller vill hålla en alternativ signalkedja tillgänglig utan att dra om i rummet får mest ut av den.

Det är också ett klokt val för den som redan arbetat med en patchbay med fasta lägen och tyckt att omkonfigureringen var frustrerande, eftersom lägesbytet här görs med en omkopplare på frontpanelen i stället för att man behöver plocka isär enheten.

En mycket liten uppsättning, som en enda mikrofon till en enda ingång på ljudkortet, kan fungera utan. Värdet blir tydligt när antalet anslutningar växer och utrymmet bakom utrustningen blir svårare att nå.

Huvudsakliga styrkor

Börja med kapacitet och format. Samson S patch erbjuder 48 punkter balanserad 1/4 tums TRS-anslutning i en rackenhet, med ingångar på den övre raden och utgångar på den nedre, en layout som de flesta tekniker redan läser instinktivt.

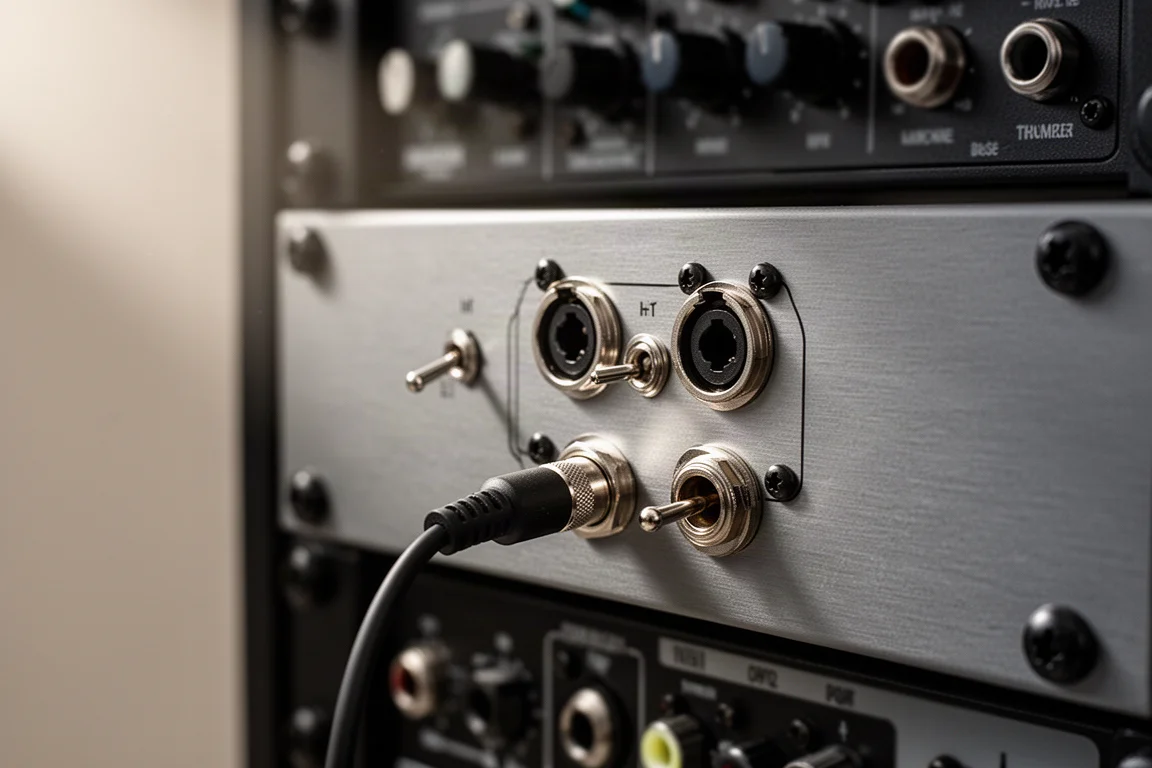

Funktionen som betyder mest är omkopplaren mellan det övre och nedre jacket i varje modul. Att välja through, half normal eller full normal för ett enskilt par tar sekunder och kräver inga verktyg, vilket innebär att patchen kan konfigureras om i takt med att studion växer i stället för att byggas om kring en layout som inte längre passar.

Normalisering är det som gör en patchbay snabb i vardagen. När standardvägarna för signalen är korrekt inställda sker de vanligaste anslutningarna automatiskt utan någon patchkabel alls, och kablarna reserveras för undantagen snarare än rutinen.

Normaliseringslägen och praktiska uppsättningsexempel

Through-läge

I through-läge går det övre jacket baktill till det övre jacket framtill, och det nedre jacket framtill går till den nedre raden baktill. De två halvorna förblir oberoende, så inget är anslutet förrän en patchkabel läggs till.

Half normal-läge

Jacken baktill motsvarar fortfarande jacken framtill, men signalen från det övre jacket flödar automatiskt ner till det nedre jacket när inget är inpluggat. Om en kontakt sätts i det nedre jacket framtill bryts denna standardanslutning, vilket gör half normal till ett praktiskt sätt att åsidosätta en standardväg eller att splitta en signal.

Full normal-läge

Full normal behåller samma standardanslutning uppifrån och ner, men om en kontakt sätts i antingen det övre eller nedre jacket framtill bryts den. Det beteendet är användbart där en oavsiktlig dubbelanslutning skulle orsaka problem.

Att tillämpa lägena

En vanlig layout skickar mikrofoner till förförstärkare i full normal-läge, så standardvägen alltid är aktiv och en patchkabel kan omdirigera en mikrofon till en annan förförstärkare vid behov. Full normal förhindrar också att en mikrofon matar två förförstärkare samtidigt, vilket spelar roll när fantommatning är inblandad. Utgångar från ljudkortet till monitoringångar ligger oftast i half normal-läge, så att patcha en skivspelare in i monitoringångarna åsidosätter standardvägen, och att patcha en utgång från ljudkortet till en hörlursförstärkare skickar samma signal till både monitorerna och hörlurarna. Externa kompressorer och förförstärkare lämnas ofta bäst i through-läge, vilket håller deras ingångar och utgångar oberoende så att en enhet inte kan mata sin egen ingång och skapa en återkopplingsslinga.

Växlingsbara moduler kontra fasta konstruktioner

En 1/4 tums TRS-patchbay med 48 punkter är en ganska standardiserad vara, och jämförbara patcher säljs för runt 100 dollar, med Samson positionerad lite över det.

Skillnaden visar sig när en layout ändras. På Samson innebär ett byte av läge för en modul att man växlar omkopplaren mellan det övre och nedre jacket. På konstruktioner med fasta lägen kräver samma ändring att man kopplar bort jacken framtill och baktill, tar bort frontpanelen på hela patchen, plockar ut modulen, vänder den och sätter ihop allt igen. I en studio där komponenter läggs till eller flyttas varje par månader kan den skillnaden ensam motivera merkostnaden.

Saker att överväga före köp

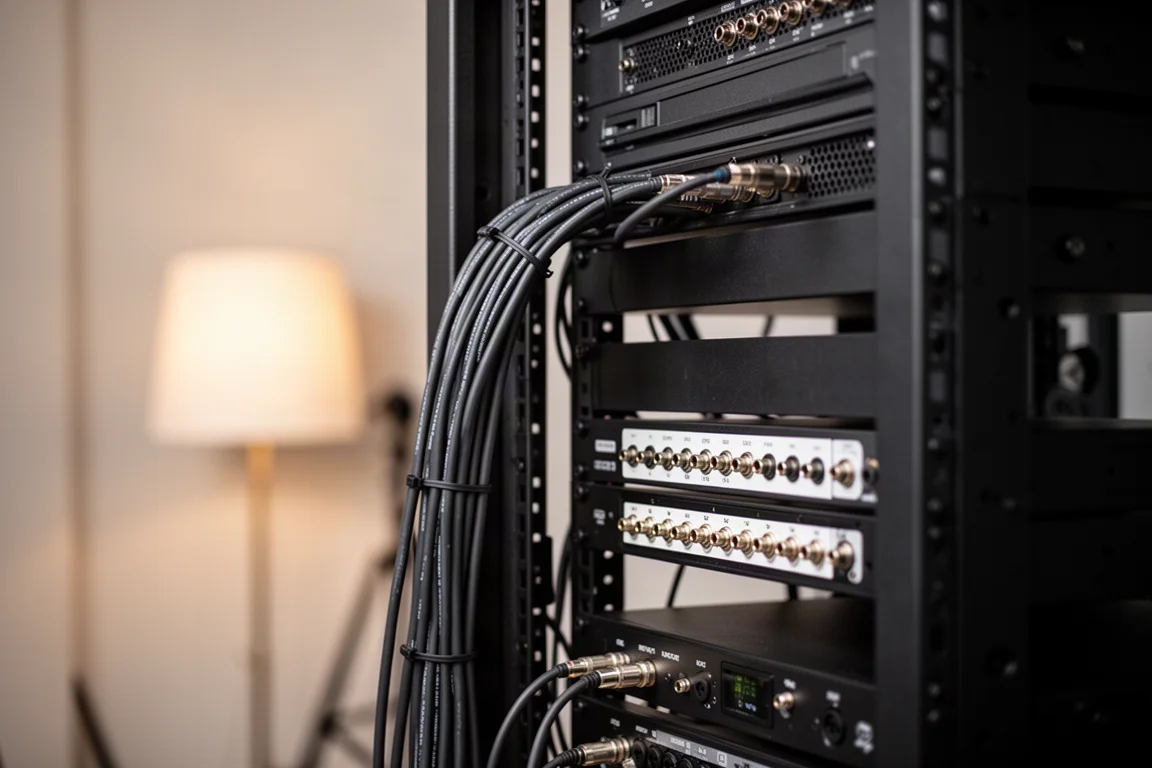

Rackutrymme är den första begränsningen. Varje patchbay med 48 punkter tar en rackenhet, och två patcher tar två enheter, vilket snabbt summerar i ett kompakt rack.

Anslutningstätheten är den andra. Om rackutrymmet är knappt eller studion har en stor samling komponenter erbjuder en TT-patchbay med sina mindre kontakter mycket högre anslutningstäthet på samma yta.

Formatet på bakpanelen är också värt att kontrollera. Vissa patchbayer använder flerkanalskontakter baktill i stället för samma anslutningstyp fram och bak, vilket kan ge en renare installation med flerkanals-fanouts i stället för enskilda kablar för varje anslutning baktill.

Slutligen bör man överväga hur lägena samverkar med det dagliga arbetet. Moduler inställda på through-läge är oberoende till sin natur, så dessa enheter måste patchas manuellt varje gång de används. Det är rätt avvägning för utrustning som annars skulle kunna skapa en återkopplingsslinga, men det innebär fler patchkablar på panelen.

Köpråd

Samson S patch är mest logisk för en studio som förväntas förändras. Om utrustning läggs till, byts ut eller kopplas om regelbundet sparar lägesväxlingen på frontpanelen en verklig mängd underhållstid, och att hålla mikrofoner, monitorer och externa processorer permanent anslutna utan att dra om kablar vid mixerbordet är hela poängen med att äga en patchbay.

Innan du köper, räkna de anslutningar du faktiskt behöver och bestäm hur mycket rackutrymme du kan avvara. En 1/4 tums TRS-patchbay med 48 punkter täcker en typisk hem- eller projektstudio bekvämt, medan tätare TT-format förtjänar en titt om utrymmet är begränsat. Planera standardflödet för signalen först också: ju mer av det som normaliseringen kan hantera, desto färre patchkablar behövs mitt i en session.

Slutsats

Samson S patch gör samma grundläggande jobb som vilken patchbay med 48 punkter som helst, håller utrustning permanent ansluten och flyttar ruttningsbesluten till frontpanelen. Fördelen är omkopplaren som ändrar normaliseringsläge per modul utan att enheten öppnas, en betydande bekvämlighet i en studio som ständigt utvecklas. Om en layout sannolikt kommer att vara fast i flera år duger en enklare patchbay. För den som planerar att växa är flexibiliteten lätt att motivera.
