Referenskomponenter för hemmabio: Inuti en 7.3.4-konstruktion

Introduktion

En referenshemmabio är inte ett enda köp. Det är en kedja av beslut om högtalare, subwoofrar, dukar och processning som alla måste fungera i samma rum. Denna 7.3.4-konstruktion byggdes kring Focals flaggskeppshögtalare för arkitektur, RBH-subwoofrar och en projektionsduk från Stewart Filmscreen, med akustisk modellering och behandling klar innan elektroniken installerades. Två uppsättningar sidokanaler för surround finns på plats, och breda kanaler planeras för ett senare skede.

Målet var fullregisterdynamik, styrbar bas och en duk som håller sig ur vägen för ljudet.

Avsnitten nedan går igenom varje komponent, vad den bidrar med, och var en köpare med ett annat rum eller budget rimligen skulle kunna lägga pengarna annorlunda.

Vad som skiljer en referenskonstruktion från en bra

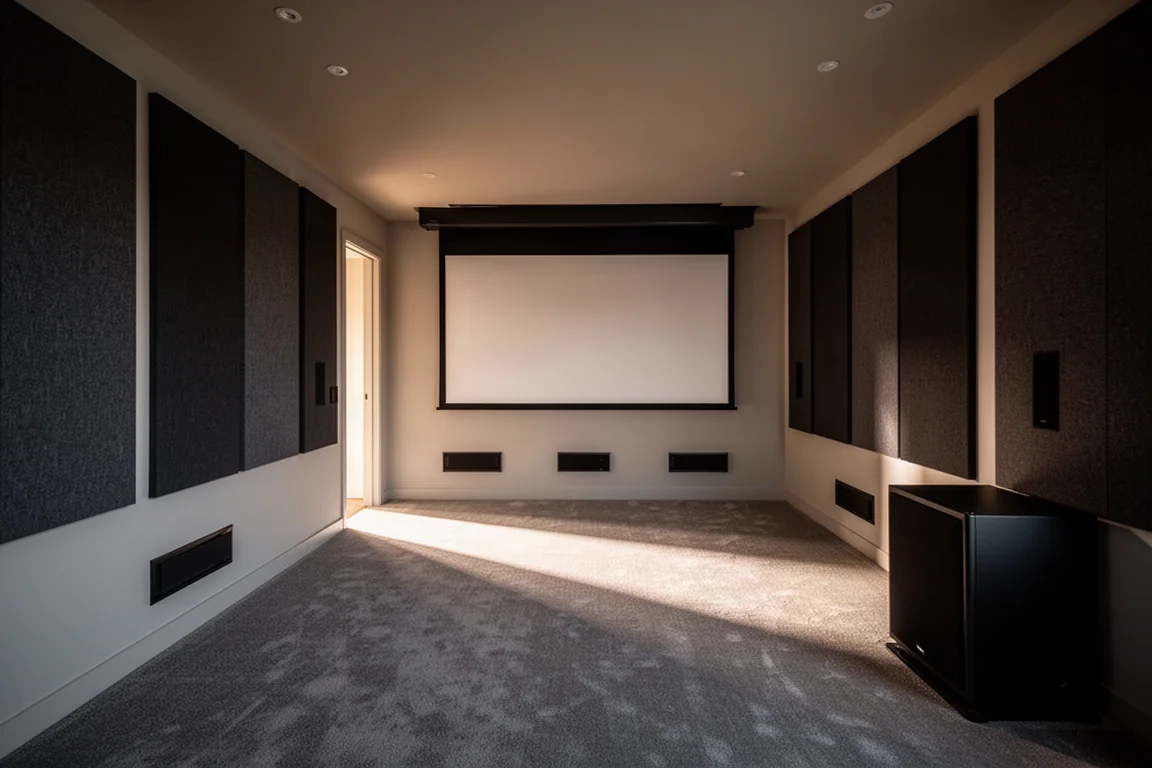

Tre beslut formar en konstruktion som denna. Det första är akustik: rummet modellerades och behandlades med absorptionspaneler innan någon högtalare placerades, vilket sätter taket för vad varje annan komponent kan uppnå.

Det andra är subwooferarkitekturen. Istället för aktiva lådor använder detta system passiva subwoofrar som drivs av extern förstärkning via 12-gauge högtalarkabel. Detta synsätt håller lågfrekvenskanalerna under central kontroll, så att basen kan distribueras och formas av processorn snarare än av varje låda individuellt.

Det tredje är modularitet. Huvudhögtalarna för inbyggnad accepterar ytterligare subwoofermoduler, så frontscenen kan skalas upp utan att byta ut själva högtalaren. Tillsammans förklarar dessa tre val det mesta av prestandan som beskrivs nedan.

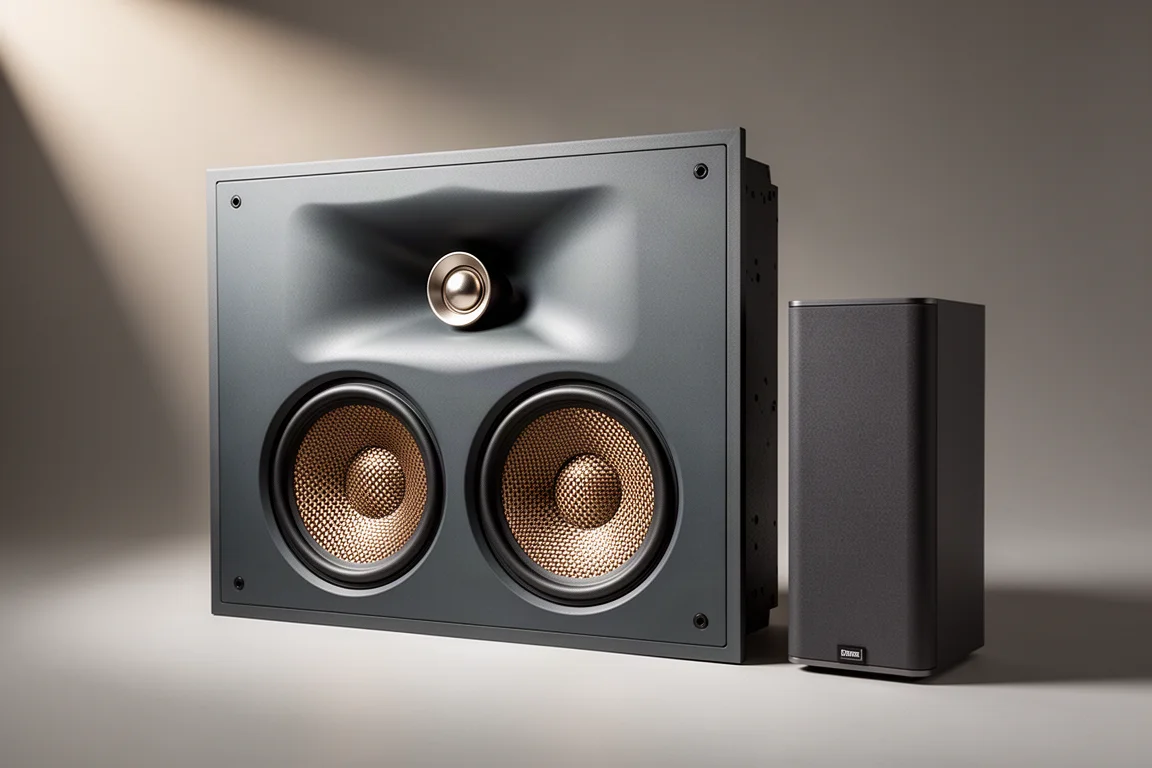

Focal 1000 Utopia inbyggnadshögtalare

1000 Utopia är flaggskeppet i inbyggnadsserien, och dess mest intressanta egenskap är att den är modulär. Varje modul fungerar på egen hand, och en Speakon-kontakt på högtalaren låter ytterligare subwoofermoduler kopplas i kedja till den. I detta rum körs höger kanal med två subwoofermoduler anslutna och fungerar som en enda logisk högtalare, med rumsprestanda som når ungefär 24 Hz.

Serien använder en berylliumdiskant med en motorstruktur specifik för Utopia-serien. På baffeln finns bygelinställningar för diskant, mellanregister och bas, var och en justerbar vid 0 dB, minus 3 dB och plus 3 dB. De levereras i neutralt läge; här är de inställda på maximum så att all korrigering hanteras av processorn. Det spelar störst roll med en akustiskt transparent duk, där höga frekvenser dämpas när de passerar genom dukmaterialet.

Eftersom lågfrekvensinformation kan skickas till fronthögtalarna per kanal, kan basen styras riktat utan ytterligare mjukvarulicens eller modul. I praktiken innebär det att subwoofermodulerna sällan märks i mixen, vilket är precis poängen.

För köpare är lockelsen en fullregister-frontscen som försvinner in i väggen. Avvägningen är att detta är en flaggskeppsprodukt för arkitektur, och den belönar noggrann kalibrering.

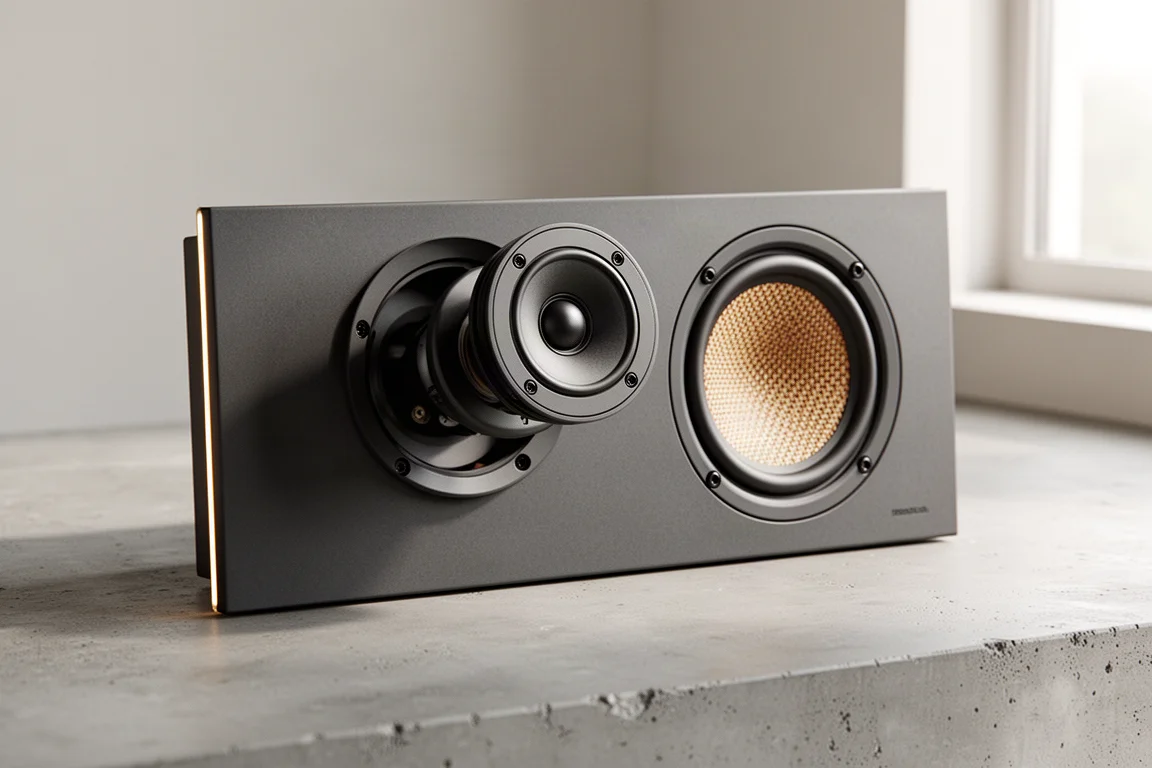

Focal 1000 Series arkitekturhögtalare

Under flaggskeppet hanterar 1000 Series surround, bakkanaler och höjdkanaler i denna konstruktion. Dessa högtalare använder en berylliumdiskant och företagets W-konmaterial, och mellanregistersammansättningen är ovanligt flexibel: den svänger mot lyssningspositionen och roterar också. Det innebär att en enda högtalare kan monteras horisontellt och roteras så att elementen bildar en korrekt mellanregister-diskant-mellanregister-layout för en centerkanal, eller hållas vertikal för surrounduppgifter.

För ett rum som detta är den flexibiliteten vad som gör serien praktisk. Samma högtalartyp täcker sidokanaler, bakkanaler och höjdpositioner utan kompromisser, och det horisontella monteringsalternativet tar bort den vanliga besväret med att få plats med en centerkanal i ett arkitektursystem.

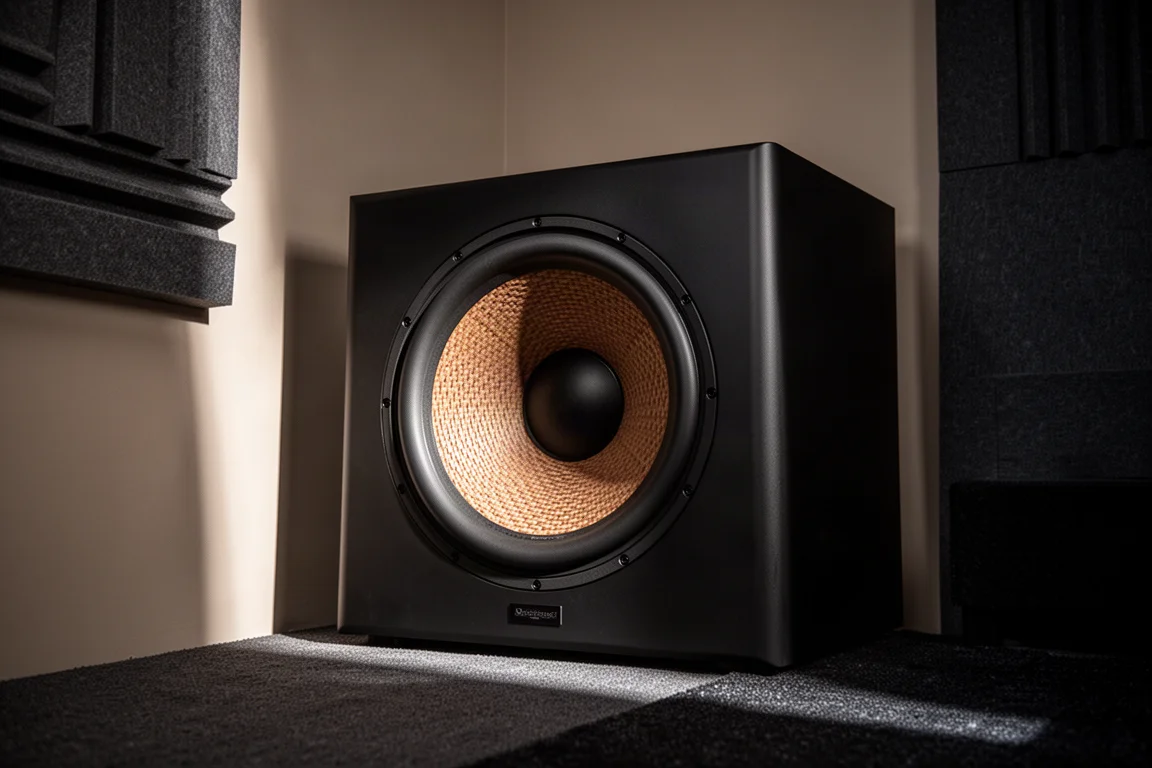

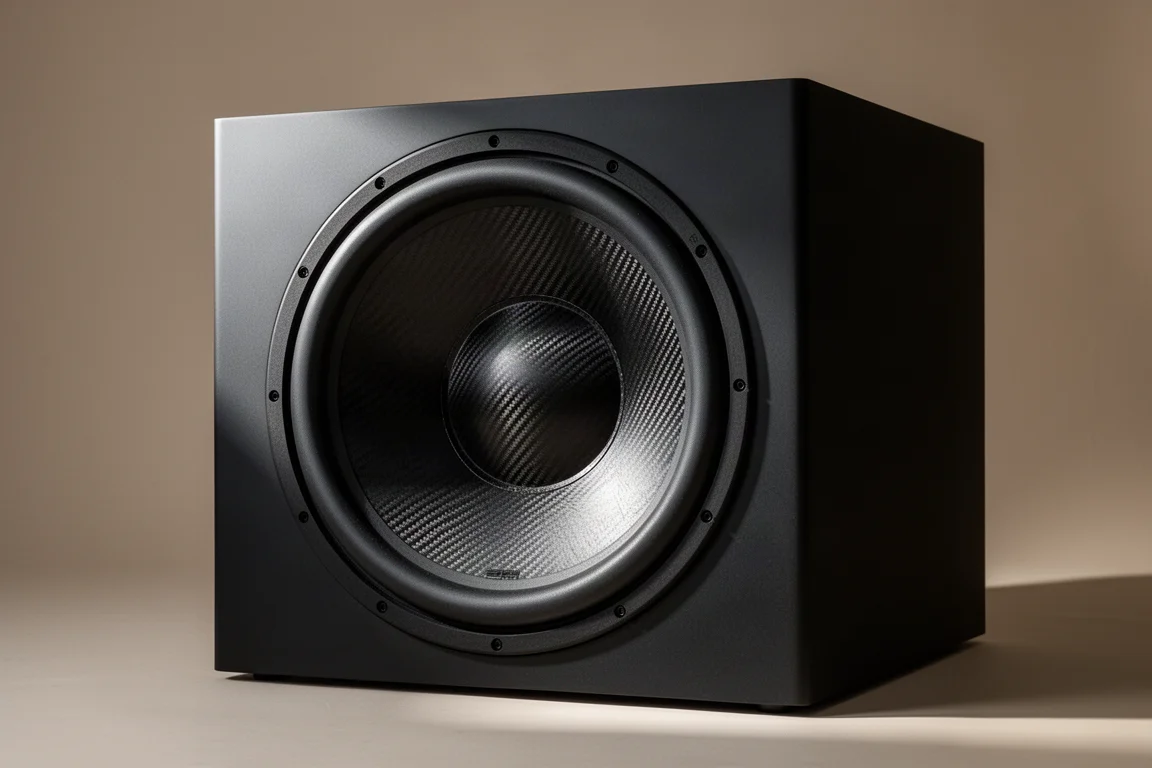

RBH Unrivaled 21 infrasonisk subwoofer

Unrivaled 21 är flaggskeppet i lågfrekvenssystemet: en passiv subwoofer byggd kring ett 21-tums kolfiberelement och designad för infrasonisk output. Uppmätt i detta rum håller systemet sig inom plus eller minus 3 dB från 8 Hz till ungefär 40 Hz och stannar inom 5 dB upp till cirka 80 Hz, allt innan någon equalisering tillämpas. Rumslig output sträcker sig under 8 Hz.

Eftersom den är passiv kopplas den med 12-gauge högtalarkabel till en extern förstärkare istället för att anslutas till ett vägguttag. Det är ett medvetet tillvägagångssätt för ett referenssystem: förstärkaren och processorn behåller kontrollen över hur basen formas och distribueras i rummet.

Elementets storlek är vad som skiljer detta från konventionella subwoofrar. Det är inte en komponent vald för subtilitet, utan för den sista oktaven som de flesta system helt enkelt inte återger alls.

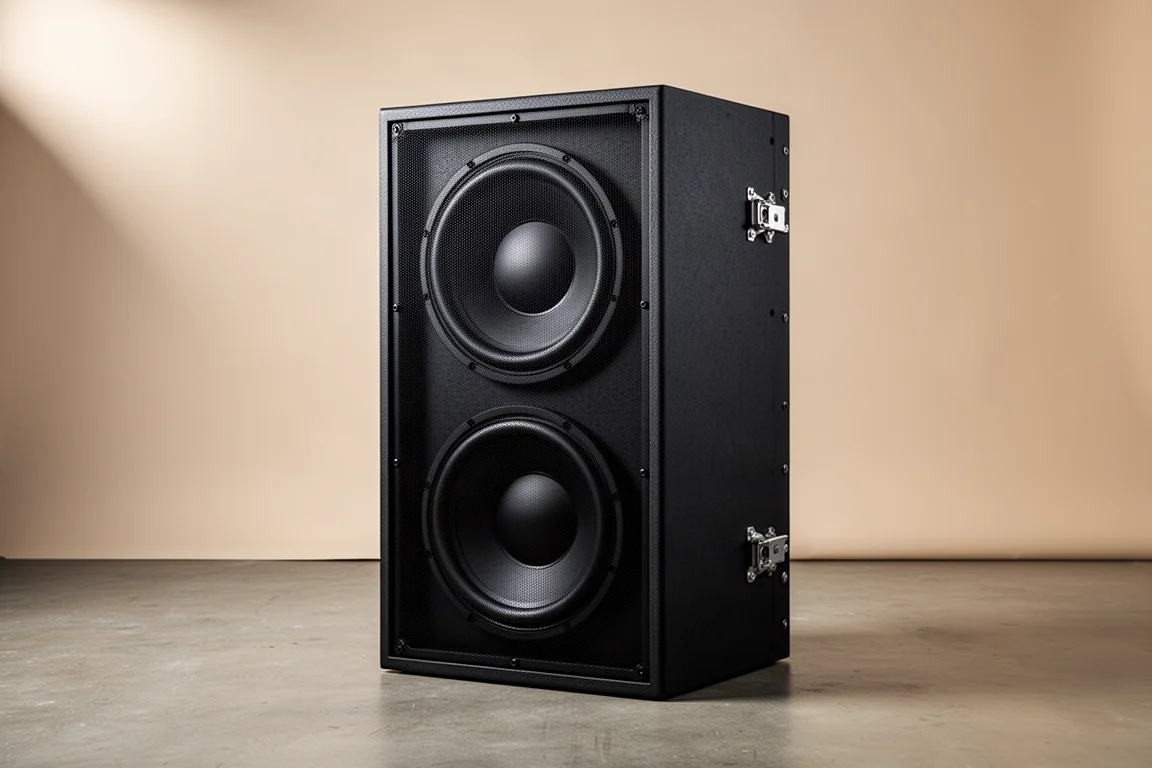

RBH 1212 SWS väggmonterad subwoofer

1212 SWS är en passiv väggmonterad subwoofer med en profil på 5 tums djup, och den tillhör Signature Series, som använder polykarbonatelement snarare än aluminiumelementen i Reference Series. Varje kabinett har två 12-tumselement och spelar ner till cirka 20 Hz på egen hand.

Att få ut den prestandan ur ett grunt kabinett handlar om elementen och lådan. Elementen använder en lång talspole för lång utsvängning, och höljet är byggt av kraftigt stagad HDF med akustisk ull dämpning inuti, avstämt för ett idealiskt system-Q så att transientresponsen förblir tight snarare än uppblåst eller lös.

Estetik är en del av uppdraget. Subwoofrarna levereras i svart eller vitt, och skräddarsydd färgmatchning finns tillgänglig mot en avgift om ett rum kräver något specifikt. Eftersom profilen är så grund kan de placeras på ställen som aldrig skulle acceptera en konventionell låda, inklusive under en soffa, utan att ge upp lågfrekvent output.

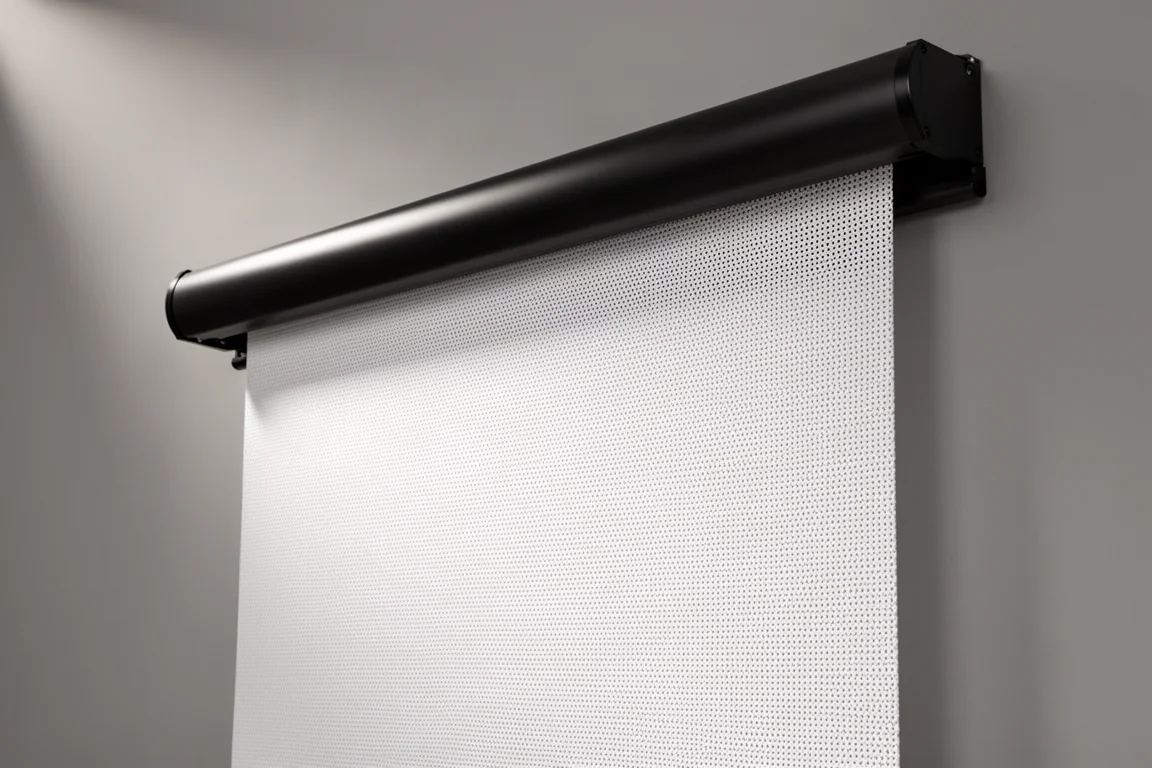

Stewart Filmscreen 130 G4

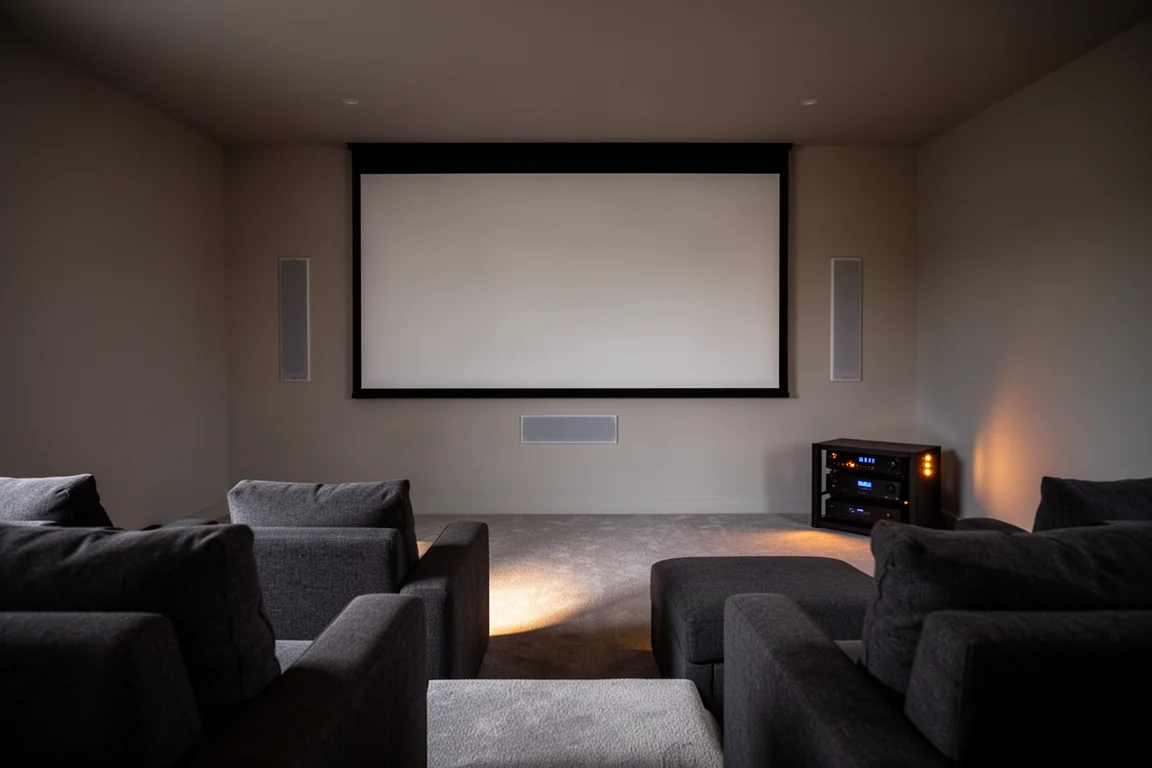

När högtalare sitter bakom duken blir duken en ljudkomponent. 130 G4 är en indragbar akustiskt transparent duk klassad till 1,3 gain, med ett Ultra Perf-perforationsmönster; med perforeringen på plats är uppmätt gain cirka 1,1. Toppförlusten är begränsad till några dB, och perforeringarna syns inte från ett normalt tittavstånd, även med 8K-uppskalad detalj på duken. Färgåtergivning och jämnhet håller över hela ytan.

Indragbarhet var ett krav här, både för att frigöra väggen och för att göra det enkelt att flytta utrustning in och ut. Duken drivs av ett motoriserat system, och det mattsvarta höljet kompletterades med sammet längs överkanten för att kontrollera reflektioner. Maskeringen är justerbar med cirka 3 tum i vardera riktningen, och köpare som installerar duken i taket kan beställa ett skräddarsytt maskeringssystem som automatiskt matchar bildförhållandet för materialet som visas.

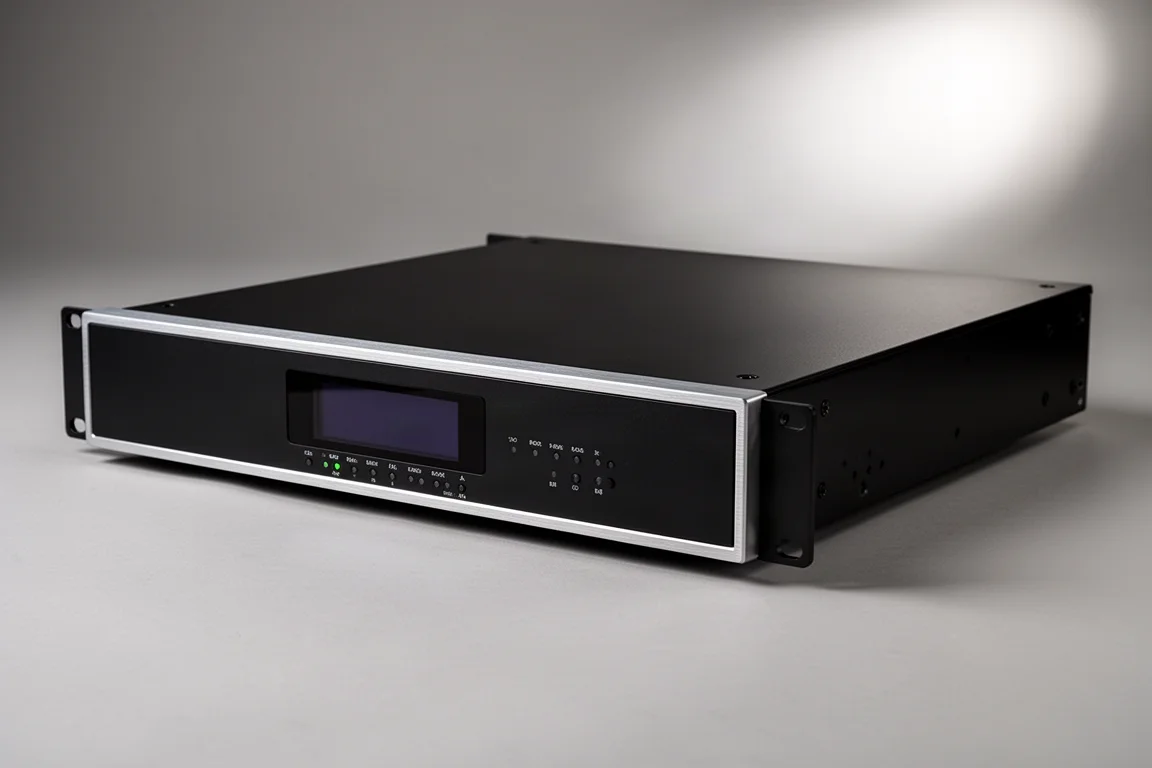

Focal Astral 16 AV-processor

Astral 16 är systemets kontrollcentral. Den har 12 inbyggda förstärkarkanaler på 250 watt per kanal med alla kanaler drivna, med tre separata nätaggregat. Eftersom det finns tre aggregat kan kanalerna fördelas över dem; i denna konstruktion sitter vänster, center och höger högtalare på varsitt aggregat, och resterande kanaler fördelas på samma sätt.

Fyra tilldelningsbara XLR-utgångar hanterar subwoofrarna, med tre i bruk för lågfrekvenskanalerna och den fjärde tilldelad en höjdkanal. Plattformen är byggd på Storm Audio-arkitekturen och hanterar kanalspecifik basstyrning, vilket gör att lågfrekvensinformation kan skickas till fronthögtalarna och riktas per kanal utan ytterligare mjukvarulicens.

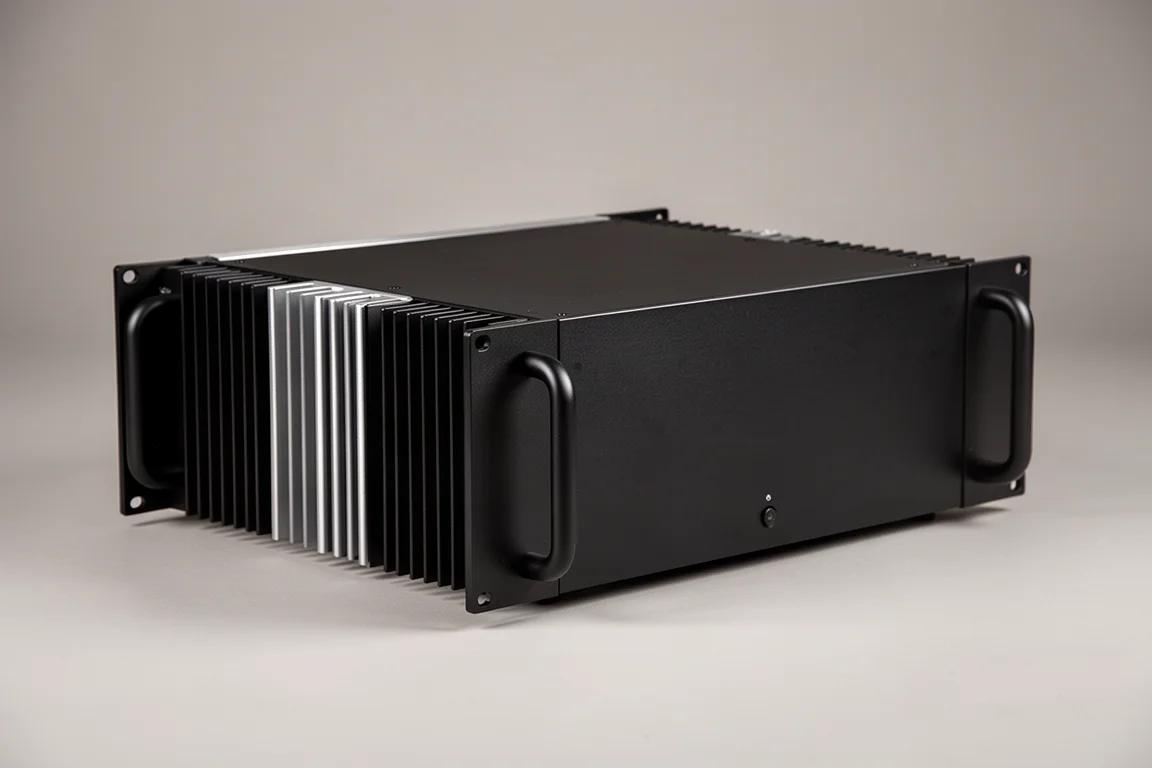

RBH DA-26 förstärkare

DA-26 är en DSP-baserad förstärkare som driver de passiva subwoofrarna. I bryggat läge levererar den 4 000 watt till Unrivaled 21. I stereoläge levererar den 2 000 watt per kanal till var och en av 1212 SWS-subwoofrarna. Subwoofrarna använder standard högtalarterminaler, så anslutningen är en enkel dragning av 12-gauge högtalarkabel.

Förstärkaren har sin egen DSP-funktionsuppsättning, men i detta system hanteras bashanteringen av processorn istället. Det är värt att veta när man planerar en liknande konstruktion: förstärkaren levererar kraften, och processningsplattformen levererar formningen.

Monoprice Monolith förstärkare

En kanal i systemet drivs av en Monoprice Monolith-förstärkare klassad till 200 watt per kanal. Det är ett enkelt sätt att täcka en extra kanal när processorns inbyggda förstärkning redan har tilldelats huvudhögtalarna och subwoofrarna.

Systemintegration och köpråd

Den mest användbara lärdomen från denna konstruktion är att lågfrekvenssystemet inte behöver matcha högtalarna. Fronthögtalarna och surroundhögtalarna här kommer från en tillverkare och subwoofrarna från en annan, och de två fungerar tillsammans eftersom processorn kan styra och distribuera bas per kanal. Om du planerar ett referenssystem är den flexibiliteten värd mer än varumärkeskonsekvens.

Placering och mätning spelar lika stor roll som hårdvara. 21-tumssubwoofern hamnade i den position som mätte bäst i rummet, de väggmonterade subwoofrarna presterade bra i hörnen, och den slutliga responskurvan uppnåddes innan någon equalisering tillämpades. Köpare bör avsätta tid för det arbetet, eller budgetera för att någon gör det ordentligt.

På duk-sidan handlar beslutet om huruvida högtalare kommer att sitta bakom duken. Om de gör det är en akustiskt transparent yta med låg signalförlust inte valfritt, och en indragbar design ger flexibilitet för utrustningsbyten. Om de inte gör det är pengarna bättre spenderade någon annanstans i kedjan.

Var bör budgeten gå först? Subwoofrar och rumsbehandling tenderar att ge den största hörbara förändringen per krona i ett rum som detta, följt av processorn som knyter ihop lågfrekvensen. Flaggskeppshögtalarna för inbyggnad är det mest specialiserade köpet här, och de är mest logiska när rummet, duken och kalibreringen redan är på plats.

Slutsats

Denna konstruktion fungerar eftersom varje del har en definierad uppgift. Focals arkitekturhögtalare täcker bed- och höjdkanaler med en modulär frontscen, RBH-subwoofrarna hanterar allt från infrasonisk output till tyst hörnplacering, Stewart-duken håller frontväggen akustiskt transparent, och processorn och förstärkaren håller lågfrekvensen styrbar och under kontroll. För köpare är slutsatsen inte att ett referenssystem kräver ett enda varumärke, utan att det kräver komponenter valda för att fungera tillsammans i ett rum som har mätts upp.
