Meer vermogen uit je drukluchtgereedschap: koppelingen, draaikoppelingen en tips die écht werken

Inleiding

Als je met perslucht werkt, heb je je ongetwijfeld afgevraagd hoeveel vermogen je verliest aan die kleine koppelingen en draaikoppelingen tussen je compressor en de trekker. Het antwoord: behoorlijk veel. Een systematische vergelijking van koppelingen, couplers, draaikoppelingen, slangmaten en zelfs een buffertank laat betekenisvolle verschillen zien in het werkelijke vermogen, gemeten in continue watt op een slijpstaafje en in foot-pound op een grote moercenter.

Hoe de test werkte

Alle debiettests werden uitgevoerd met een druk gereguleerd op 125 psi, een druk die vrijwel elk persluchtsysteem in de werkplaats kan leveren, met de compressor voor elke run weer volledig opgeladen zodat elke test van hetzelfde startpunt begon. Het basistool was een slijpstaafje met een halve pk, een veelvoorkomend motortype, dat op een testopstelling werd belast om te zien welk toerental het onder vaste belasting kon vasthouden en hoeveel watt het kon leveren voordat het inzakelde.

Eén opmerking over de benaming die handig is om te begrijpen: als mensen het hebben over quarter inch, three eighth inch of half inch in de context van NPT-schroefdraad, zijn dit namen eerder dan werkelijke afmetingen. Een quarter inch NPT-schroefdraad meet nominaal ruim een halve inch, en half inch NPT meet ongeveer zeven achtste inch over de doorsnede. Slangmaten en schroefdraadmaten volgen een andere logica, wat deels verklaart waarom de keuze van koppelingen zo verwarrend is.

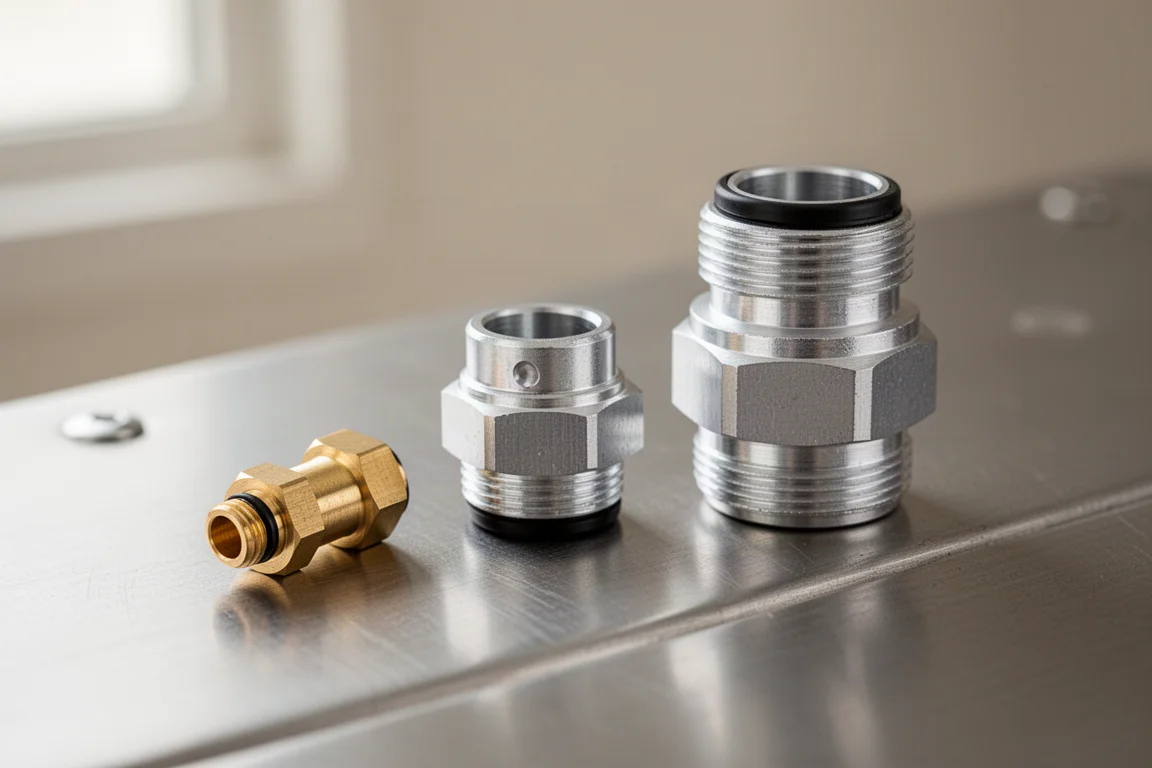

Koppelingen: standaard vs. high flow

De standaard type T-koppeling met bijbehorende coupler hield ongeveer 285 watt vast op het slijpstaafje terwijl het met circa 12.770 RPM draaide onder een belasting van 250 watt. De industriële Milton M-stijl en de type A-pijlstijl kwamen daar vlak achter, elk met rond de 280 watt, waarbij de A-stijl iets langzamer was met 12.430 RPM. Op kleine tot middelgrote tools zijn de alledaagse koppelingen vrijwel gelijkwaardig.

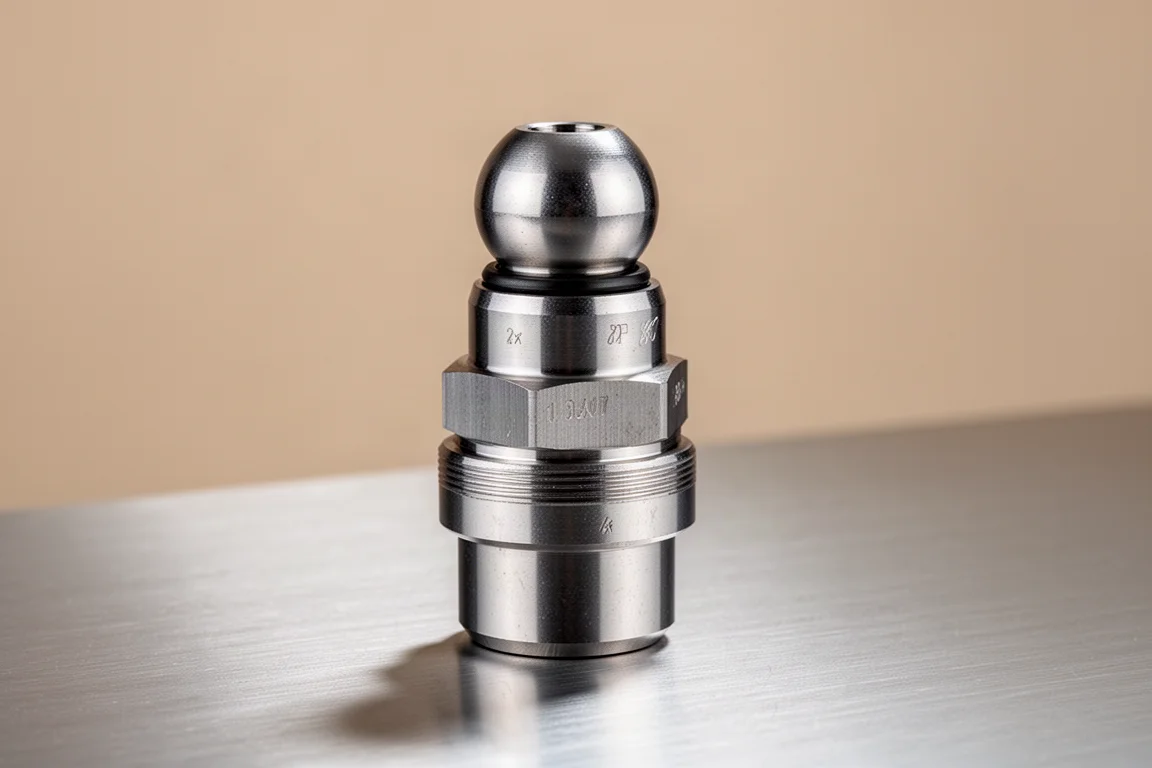

De high-flow-koppelingen van de aftermarket zijn een ander verhaal. Merken zoals Flexzilla, Harbor Freight, Merlin en Dynamic Power verkopen aluminium high-flow-stekkers, vrijwel allemaal gebaseerd op het high-flow-ontwerp van de Milton V-stijl. De Milton V-koppeling was de beste van deze groep, met 14.250 RPM onder belasting en ongeveer 310 watt, ruim vóór elke standaardkoppeling.

Uit deze test kwamen een paar praktische kanttekeningen. Aluminium high-flow-koppelingen kunnendeuken oplopen aan de opening, waardoor het ronde port een D-vorm krijgt, wat stilletjes vermogen kost of lekkage veroorzaakt, en in sommige gevallen kunnen ze zelfs helemaal afscheuren. Er bestaan ook custom high-flow-koppelingen met een three-eighth NPT-body en quarter inch NPT-schroefdraad, waarmee je op een gewone tool van een grotere koppeling kunt genieten zonder de tool zelf aan te passen. Die maten ongeveer 13.450 RPM en 300 watt, een verbetering ten opzichte van standaardkoppelingen maar enigszins beperkt door de coupler, net onder de Milton V.

Draaikoppelingen: flexibiliteit vs. doorstroming

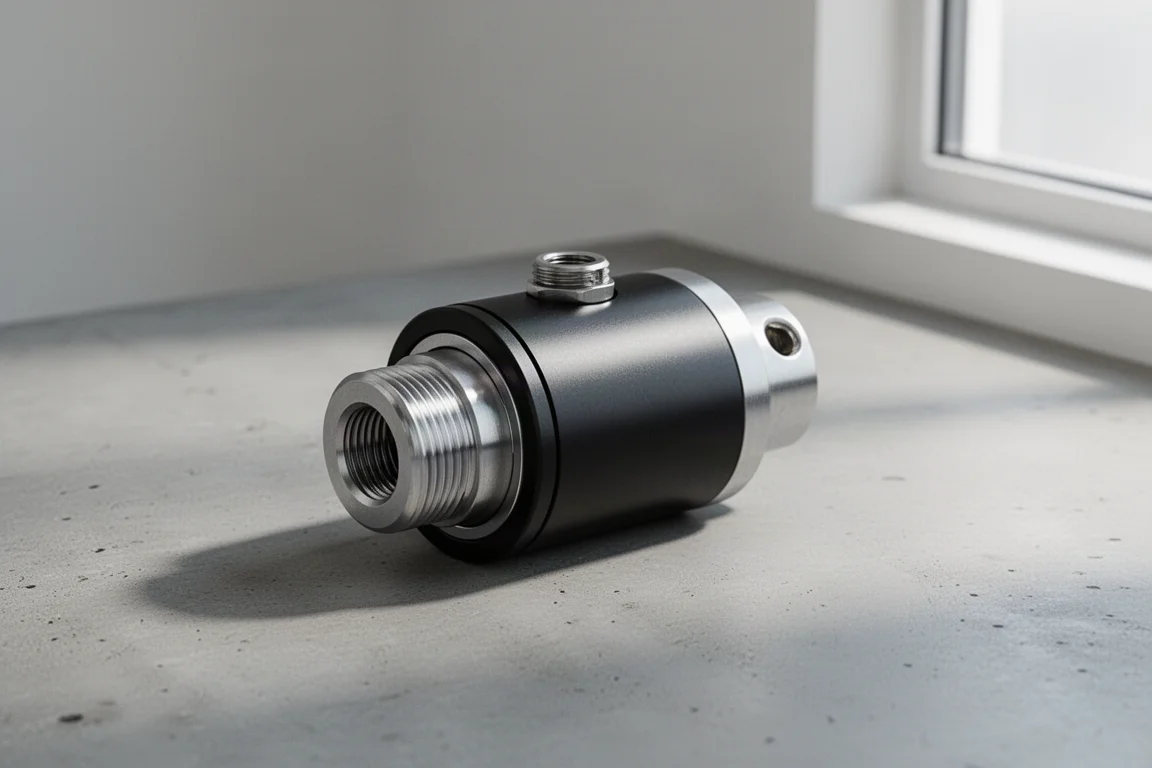

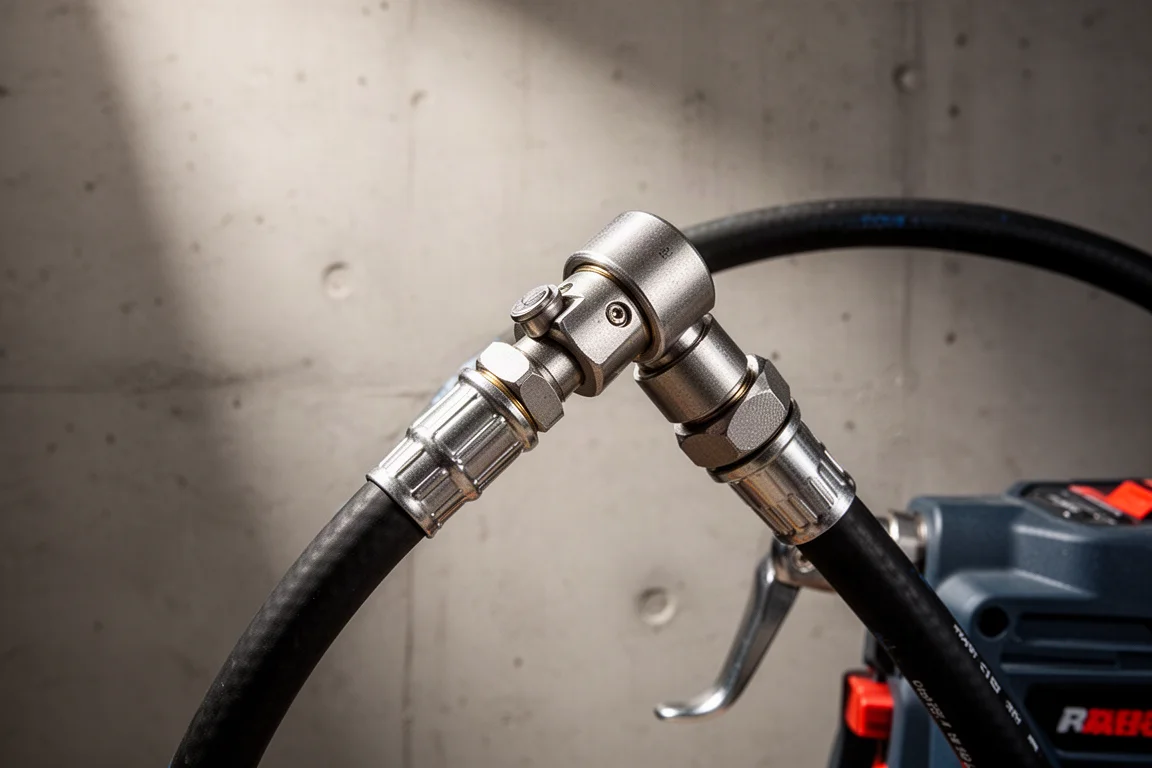

Draaikoppelingen lossen een echt probleem op: opdraaiende slangen en onhandige hoeken bij de tool. De Flexzilla high-flow draaikoppeling met een stekker in Milton V-stijl presteerde verrassend goed met 12.920 RPM, al hield hij onder maximale belasting 280 watt vast in plaats van de 285 die een gewone koppeling haalde. Nog steeds vergelijkbaar met een koppeling zonder draaifunctie, wat indrukwekkend is.

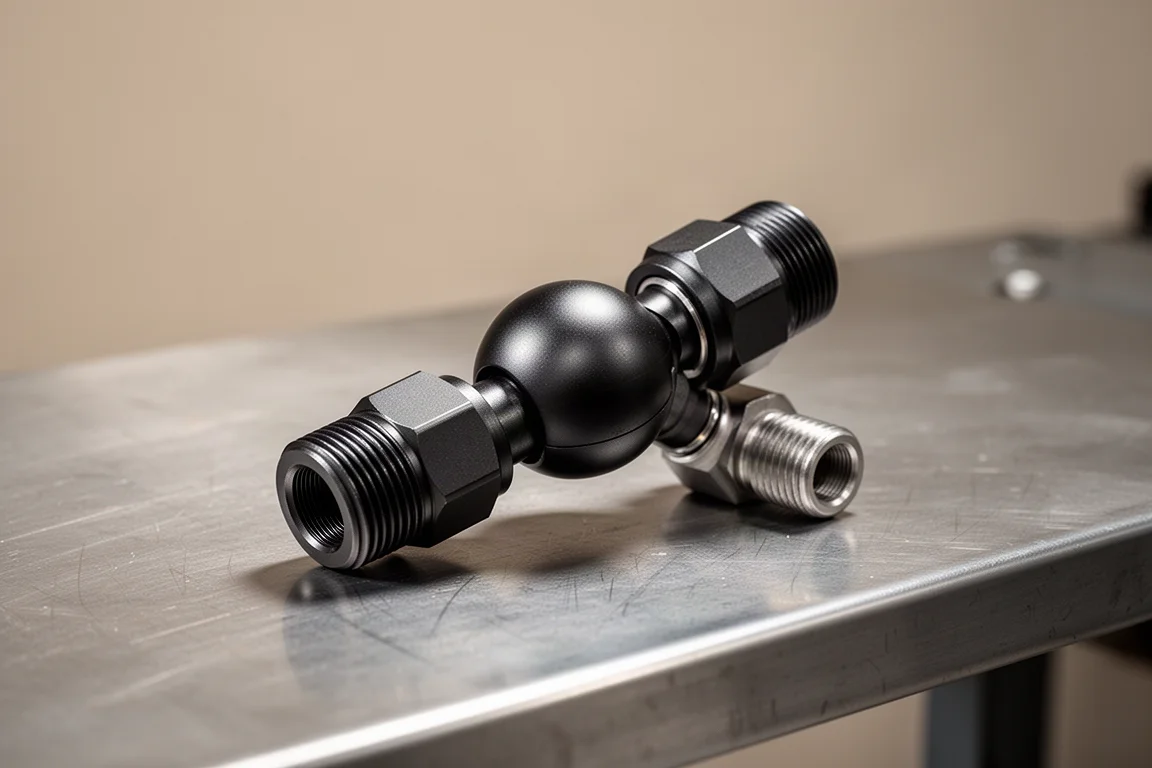

De Freedom draaikoppeling gebruikt een balgewrichtontwerp zoals sommige raceteams gebruiken, met veel meer bewegingsvrijheid in de oriëntatie. Voor circa $32, tegenover $10 tot $12 voor gewone koppelingen, viel hij wat betreft de cijfers wat tegen met 12.850 RPM, maar hij leverde dezelfde 280 watt met veel betere bewegingsvrijheid.

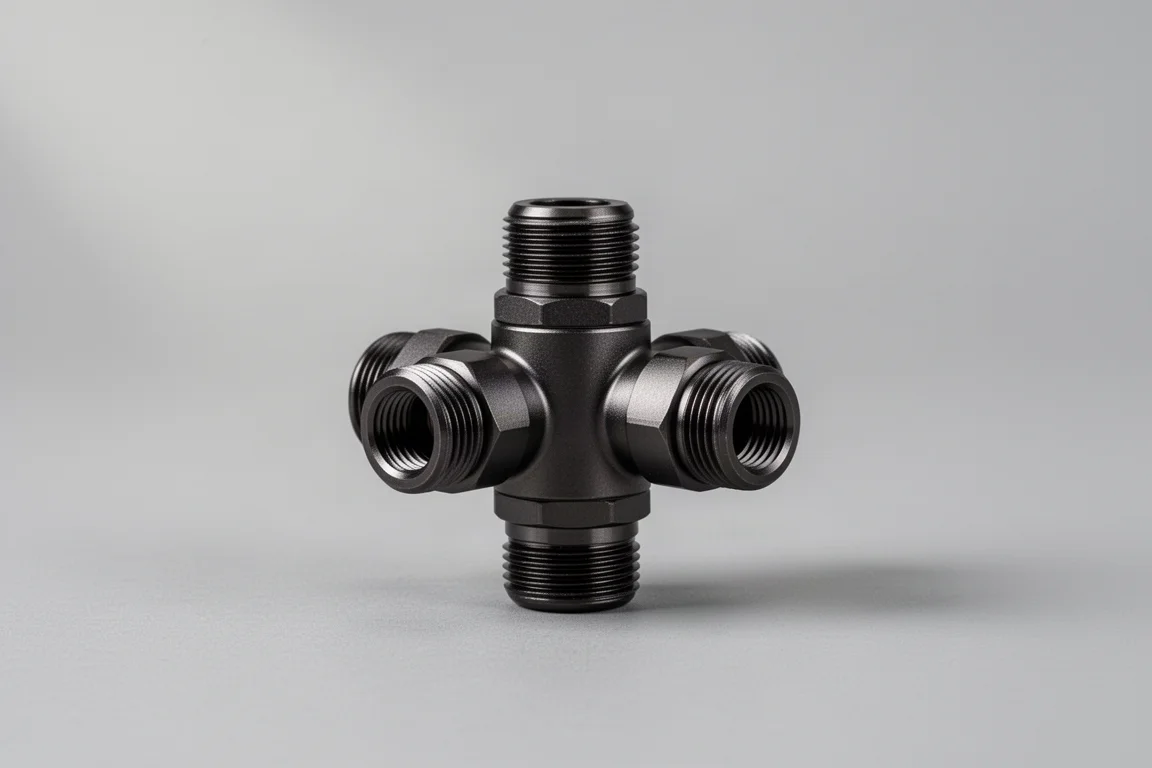

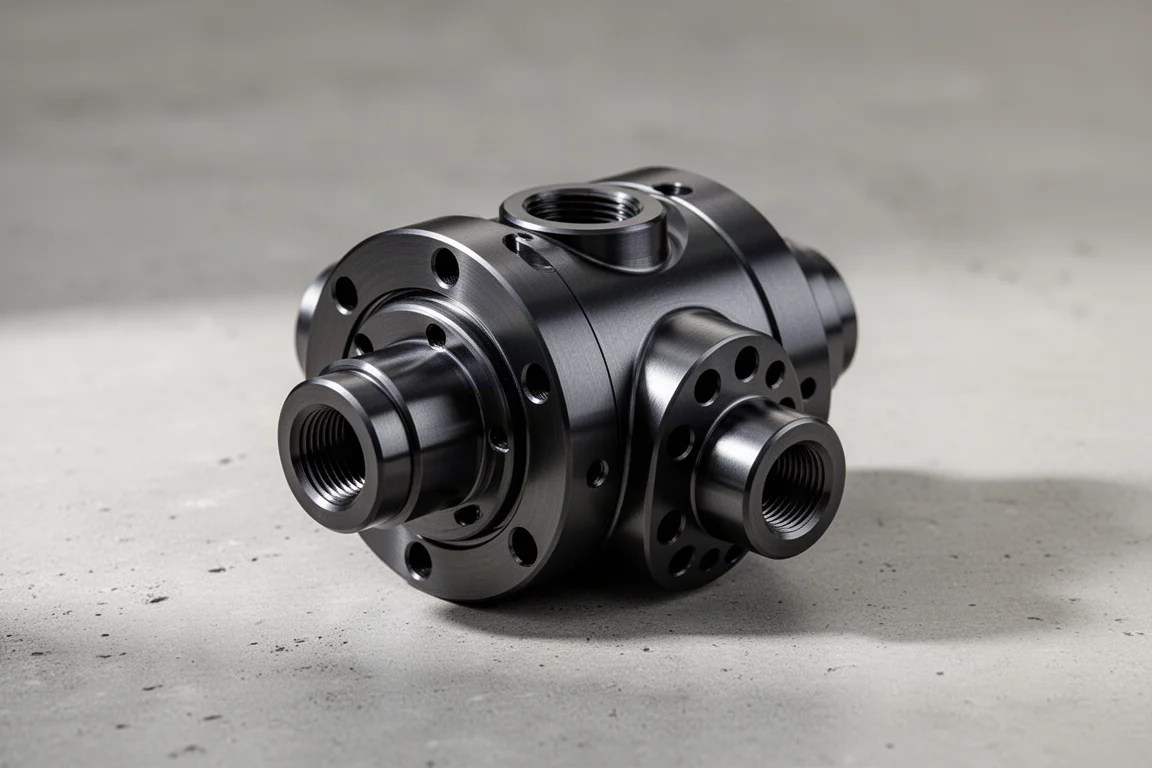

Driedraaikoppelingen zijn historisch gezien de zwakke plek. Bestaande ontwerpen van Matco, Harbor Freight en de Astro 3SB10 verliezen allemaal merkbaar debiet. Precies dat gat moest een nieuwe driewegdraaikoppeling van CNC-gefreesd billet-aluminium met hardcoat-anodisatie, de Astro 3SB40, dichten: ongeveer anderhalf keer de totale grootte van oudere driewegmodellen, met geporteerde binnenkant en extra stroomgaten die de doorstroomoppervlakte ruwweg verdubbelen. Hij mat 13.600 RPM onder belasting en 300 watt, waarmee hij zelfs boven de custom three-eighth-koppeling zonder draaifunctie uitkomt. Hij is ook in maanden dagelijks gebruik duurzaam gebleken en lekt, anders dan veel driewegkoppelingen, niet.

Buffertanks en directe slangverbindingen

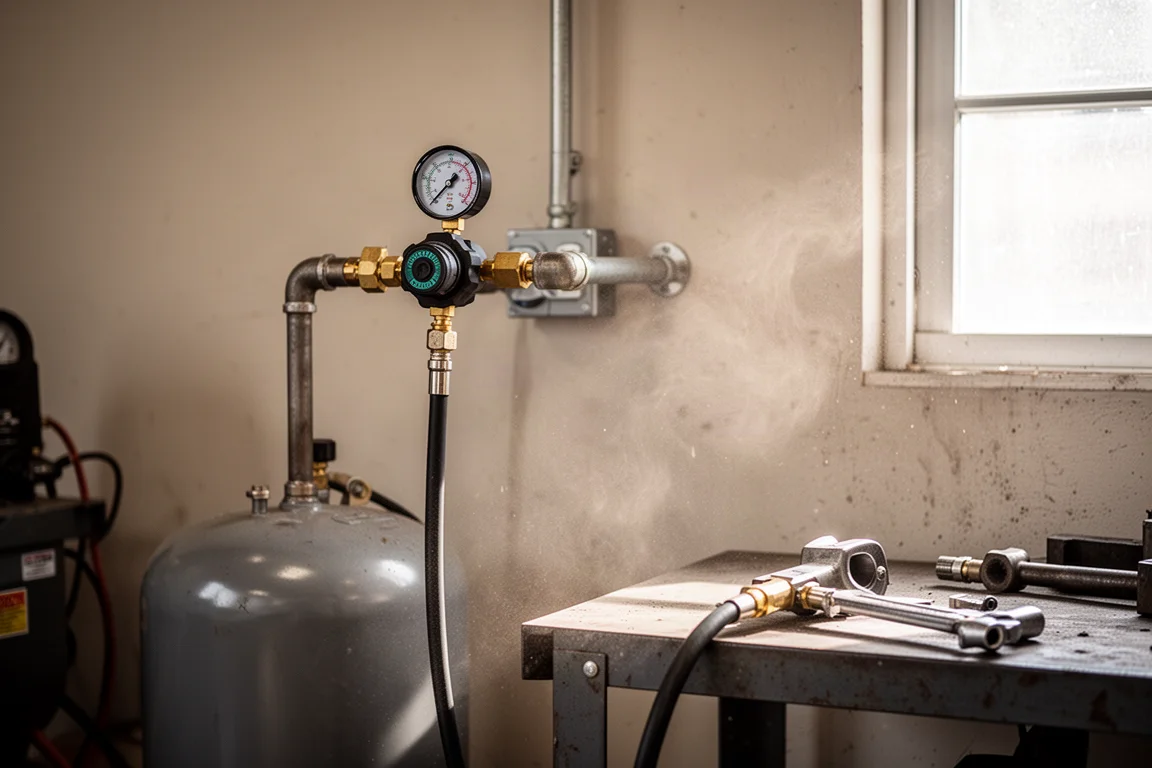

Een expansietank van 11 gallon, als persluchtbuffer vlak bij de tool, gaf het slijpstaafje 14.750 RPM en 315 watt, een verbetering maar geen dramatische. Het interessanter resultaat kwam van het rechtstreeks inschroeven van een three-eighth luchtslang in de tool, zonder enige koppeling of coupler: 14.380 RPM en 320 watt vastgehouden, het hoogste wattage tot nu toe. Het nadeel is gemak, want de tool is effectief gekoppeld aan de slang totdat je alles drukloos maakt.

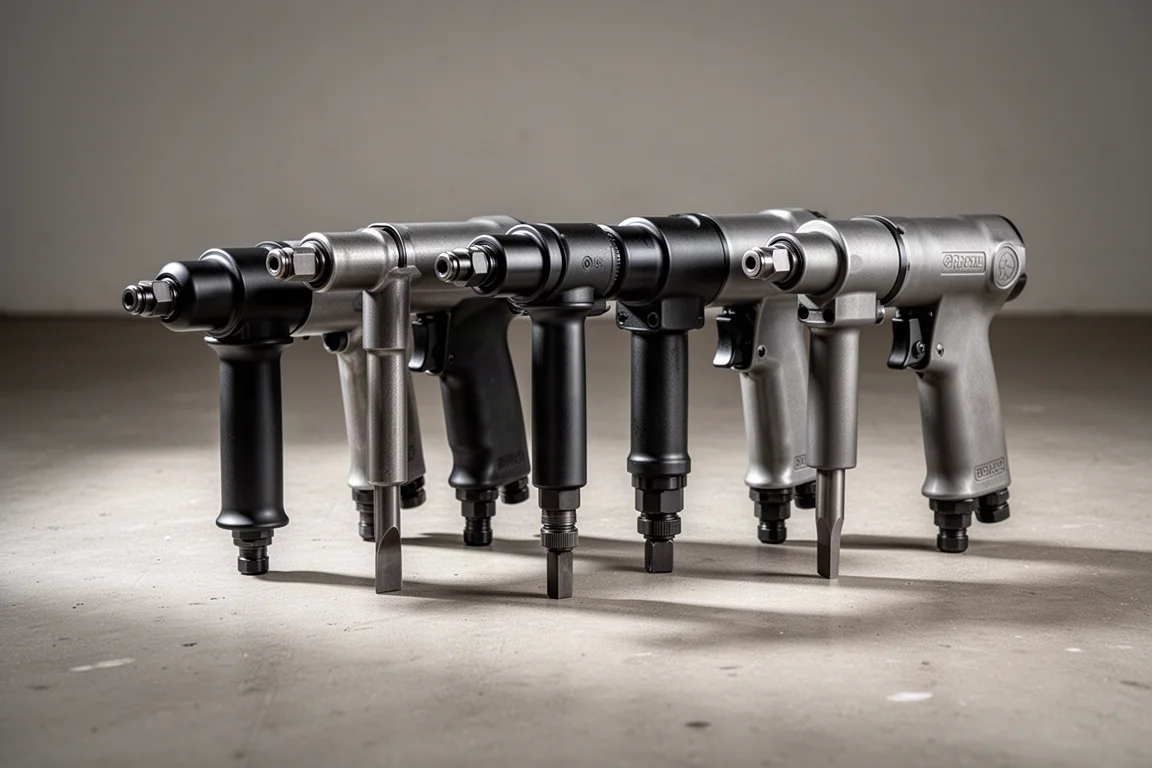

Een persluchtleiding van een half inch met three-eighth NPT-koppelingen evenaarde die 320 watt terwijl hij nog sneller draaide op 14.900 RPM, het beste toerental van de hele test. Dit suggereert dat half inch leidingen de sterkste simpele upgrade zijn voor veeleisende tools, in lijn met hoe grote persluchthamers doorgaans getest worden.

Resultaten moercenter: waar het allemaal loont

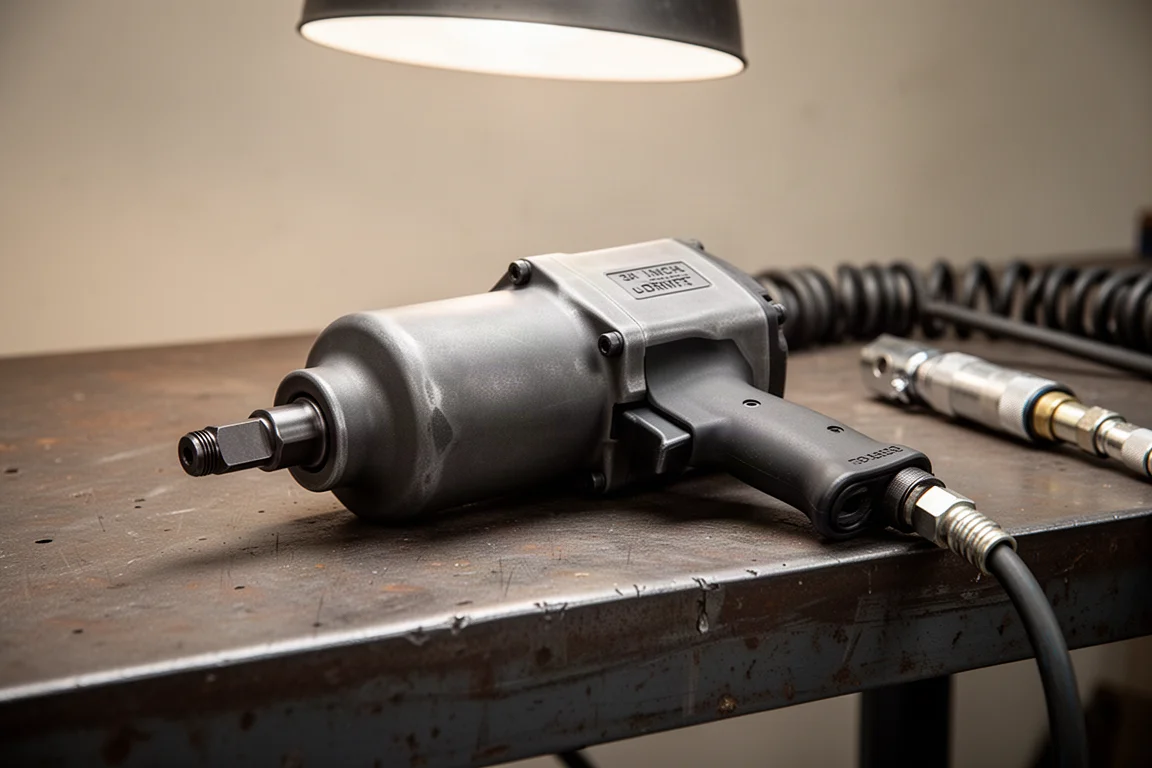

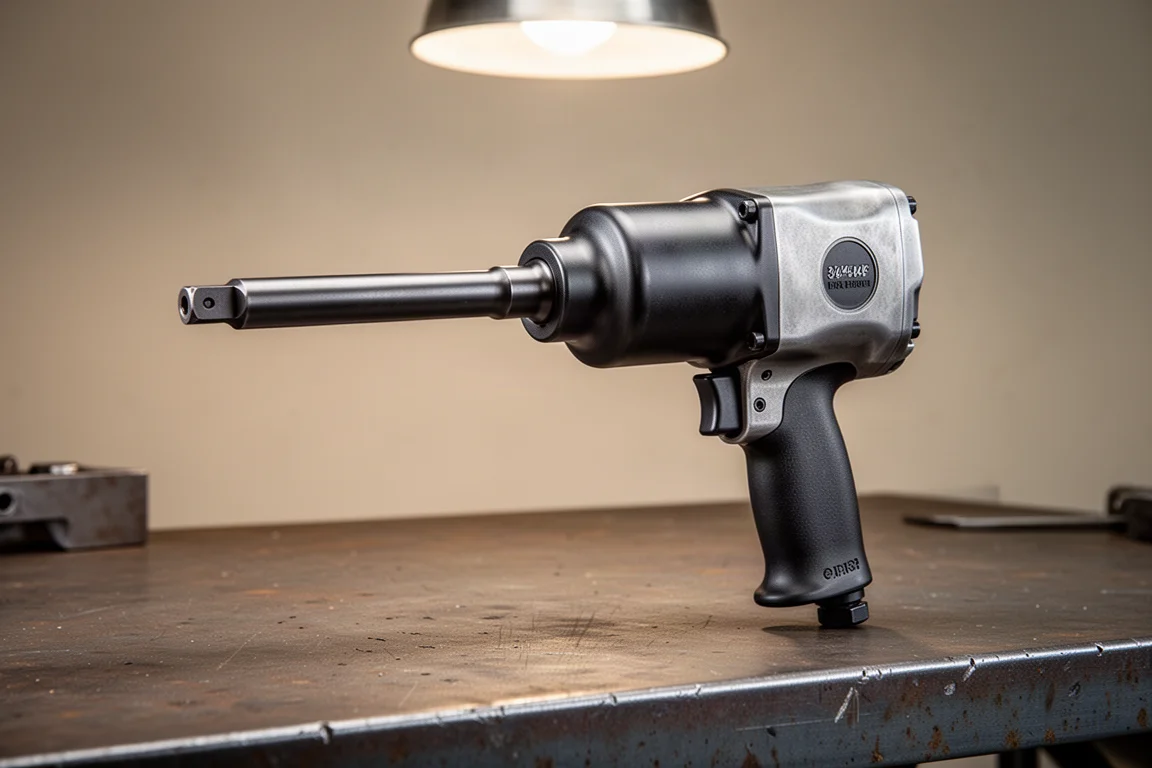

Op een grote moercenter met 3/4-inch aandraging bleef het patroon overeind. Met een buffertank met gewone koppelingen en een three-eighth slang haalde een prototype 3/4-inch Thor-moercenter ongeveer 830 foot-pound bij 125 psi. Vervangen door custom three-eighth-body koppelingen met quarter inch NPT-schroefdraad gaf 854, en de Milton V high-flow-koppeling op de three-eighth leiding duwde het naar 887 foot-pound, een écht merkbaar sprong. Zonder de buffertank zakte het naar 867, nog steeds boven de custom koppelingen, dus voor volwaardige three-quarter-inch slachters op grote leidingen is een tank mogelijk niet de oplossing, maar op kleinere huisinstallaties kan hij wel degelijk echte winst opleveren.

Met drie persluchtleidingen tegelijk in dezelfde tool via een splitsstuk, een eerlijk gezegd stuntelige proef, kwam 925 foot-pound uit het eerste resultaat in de 900. De echte winnaar was het inschroeven van half inch NPT-body koppelingen, die gigantische couplers in bouwplaatsstijl, op een 25-foot slang van een half inch zonder tank: 985 foot-pound bij 150 psi, en zelfs 939 foot-pound bij 125 psi. Dat verslaat de drievoudige slangopstelling, waarmee het punt is bewezen dat de zwakste schakel in je beperkingsketen er meer toe doet dan alleen de persluchtbron.

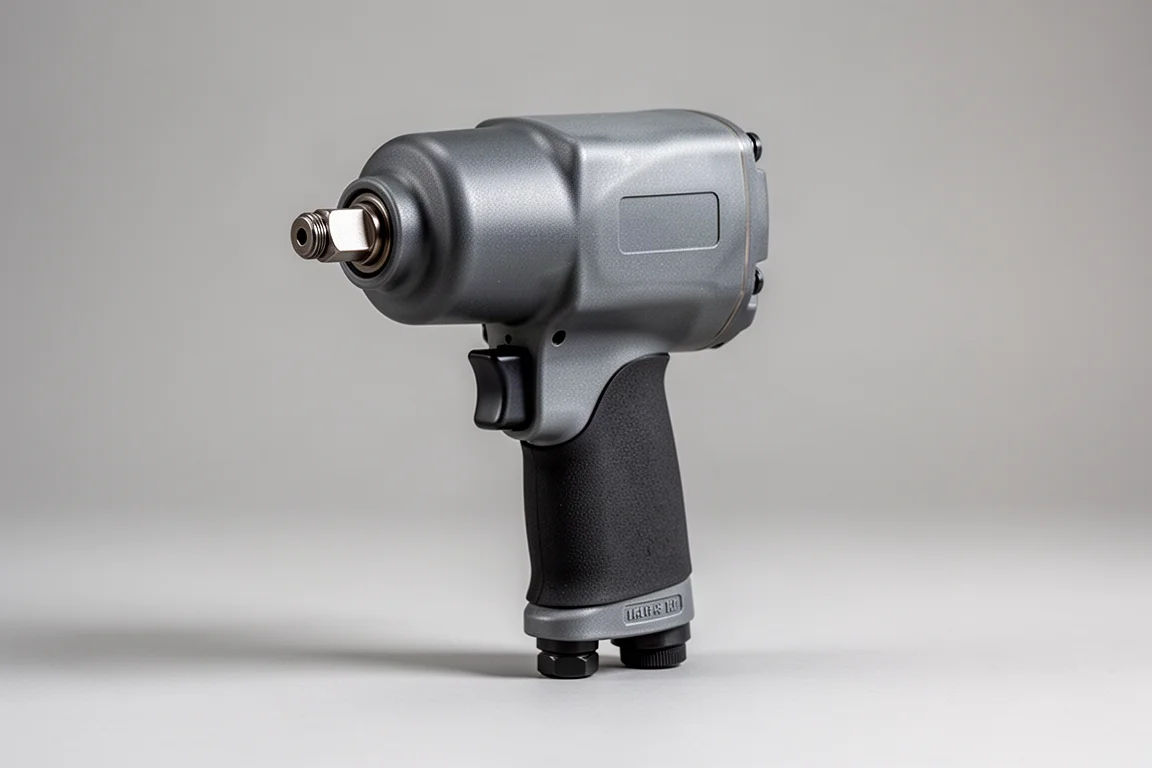

Dit prototype van de Thor-moercenter heeft een bredere greep waardoor een grotere interne doorgang mogelijk is, laat het gat voor de rolpen weg waar lucht kon weglekken, vervangt de trekkers met twee standen door een eenvoudiger kantelklep en gebruikt een grotere persluchtmotor met ondiepere spijlen aan de achterkant. Vergelijkbare wijzigingen verschijnen op de Thor 1894. De ontwerpbedoeling is duidelijk: mensen op gewone three-eighth en half inch leidingen het echte vermogen van een three-quarter-inch laten ervaren, zonder dat ze een persluchtsysteem op dieselwageniveau nodig hebben.

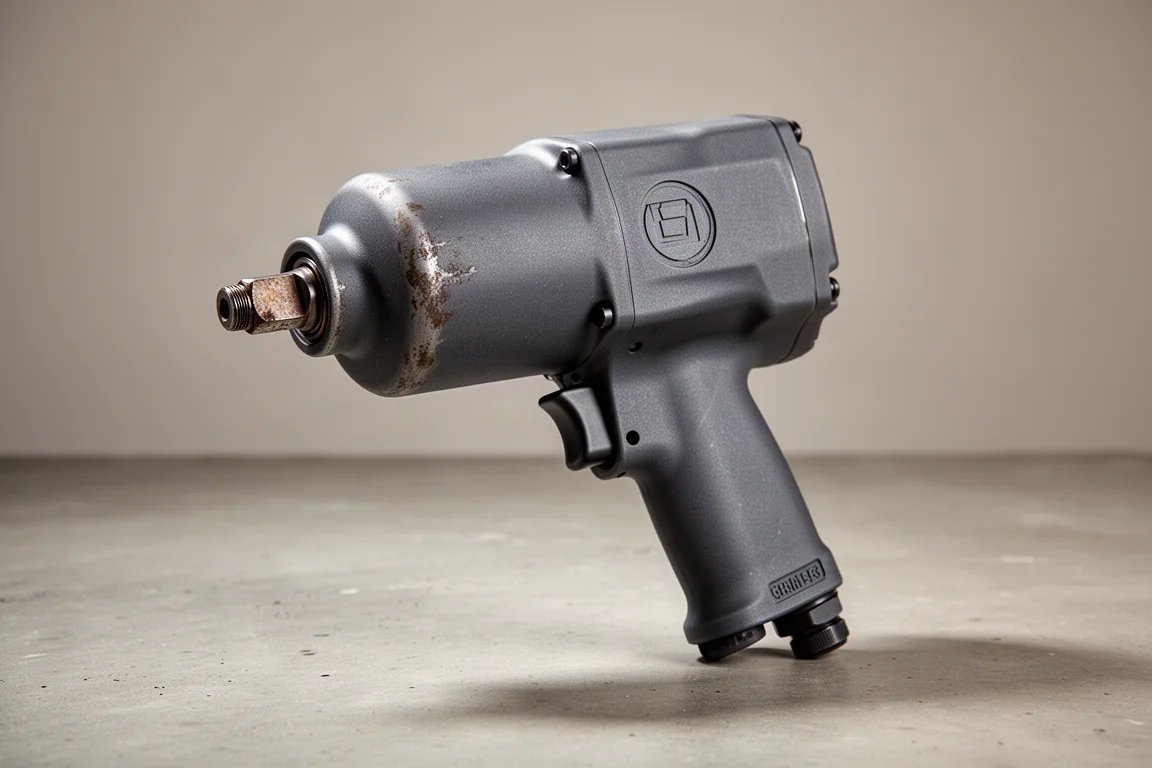

Een laatste vraag die vaak opkomt, gaat over persluchtolie. Ja, gebruik het, maar de winst varieert. Een sterk versleten Ingersoll Rand 2135TiMax die misschien al tien jaar niet meer geolied was, toonde vrijwel geen verschil voor en na, terwijl andere tools tot 10 procent kunnen winnen. Het hangt volledig af van wat er op dat moment in het apparaat speelt.

Koopadvies

Als je maar één ding verandert, maak het dan je koppeling. De overstap van een standaard automotive-koppeling naar een high-flow-koppeling in Milton V-stijl was de grootste winst die aan koppelingen alléén kon worden behaald in de test: ruwweg 25 watt op het slijpstaafje en zo’n 30 foot-pound op de moercenter. Als je slang je steeds tegenspreekt bij de tool, dan is de Astro 3SB40 driewegdraaikoppeling de eerste driewegkoppeling die je niet merkbaar debiet kost, terwijl de Flexzilla draaikoppeling de keuze is als je bijna dezelfde prestaties wilt als een koppeling met één rotatie-as. Voor een serieuze persluchtbehoefte leiden half inch leidingen, of zelfs de slang rechtstreeks in de tool schroeven, tot het hoogste continue vermogen, en met een buffertank kun je op kleine huiscompressors de prestaties alsnog redden.

Conclusie

De zwakste schakel in je persluchtleiding bepaalt de output van je tool, niet alleen de compressor. High-flow-koppelingen, een goed ontworpen draaikoppeling en een verstandige slangmaat kunnen echt, meetbaar vermogen vrijmaken dat je anders in de tank laat zitten. Kies de upgrade die past bij jouw opstelling, en je tools zullen merkbaar krachtiger aanvoelen zonder dat je één nieuwe tool hoeft te kopen.
