究極のファミリールームホームシアター：電動スクリーンとトリプルレーザープロジェクター

はじめに

半分だけ完成したファミリールームを専用ホームシアターに変えるには、プロジェクターを選ぶだけでは不十分です。実際の作業は細部にあります。電動スクリーンを天井に埋め込み、長いHDMIケーブルを壁内に配線し、日中でも映像が美しく見えるように環境光をコントロールすることです。

このプロジェクトでは、これらのすべてのステップを網羅し、2つの製品が大部分の役割を担いました。Elite Screensの100インチ電動プロジェクタースクリーンと、Valyrian Pro2トリプルレーザープロジェクターです。どちらも、スマートLEDキャビネット照明と電動遮光ブラインドを含む、部屋全体のリフォームの一環として設置されました。

プロジェクト：ファミリールームの完全な変身

出発点は、7週間未完成のまま放置されていた造り付けキャビネット一式でした。最初のステップは、むき出しの合板の端を覆うために、下塗りされた1x2材でキャビネットの面材フレームを作ることでした。各水平トリム材は、60年前の家の不均一な壁に対応するために、わずかに異なるサイズにカットされ、1枚は既存のヒューズパネルの周りに切り欠きが作られました。

キャビネットのドアは、塗装済みのMDFから作られ、ユーロスタイルのヒンジで吊り下げられました。ヒンジ用ジグのおかげで、ポケット穴あけは初回で完璧に位置合わせされました。引き出しの前面は、正確に位置決めしてから、前面から仕上げ釘で固定し、内側からネジで固定しました。

初日の終わりまでに、キャビネットは構造的に完成しました。残りの作業は、LED照明、プロジェクタースクリーン、プロジェクター本体、そして光のコントロールといった電子機器に焦点を当てました。

スマートLEDキャビネット照明

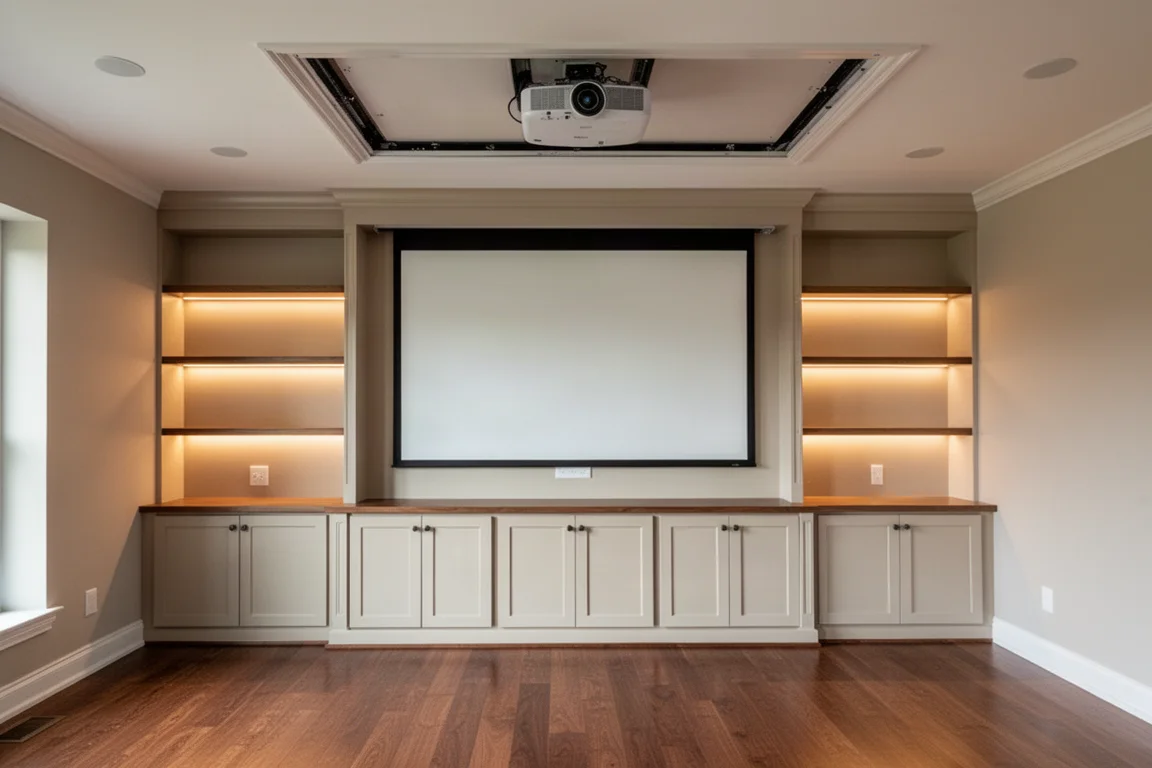

造り付けキャビネットには、明るく演色性に優れる傾向があるため、アナログの非調光式LEDが推奨されることがよくあります。しかし、プロジェクタースクリーンが設置され、部屋の所有者がすでにイマージョン照明システムを使用していたため、キャビネット照明をスクリーンの延長としても機能させることが目標でした。

解決策は、WS2814 12V RGBWアドレス指定可能ストリップでした。これらは3つのLEDのグループで制御でき、演色評価数92.1の専用3000ケルビン白色LEDを備えています。面材フレームの背面に壁に向けて取り付けることで、より均一な照明効果が得られ、ストリップを完全に隠すことができました。

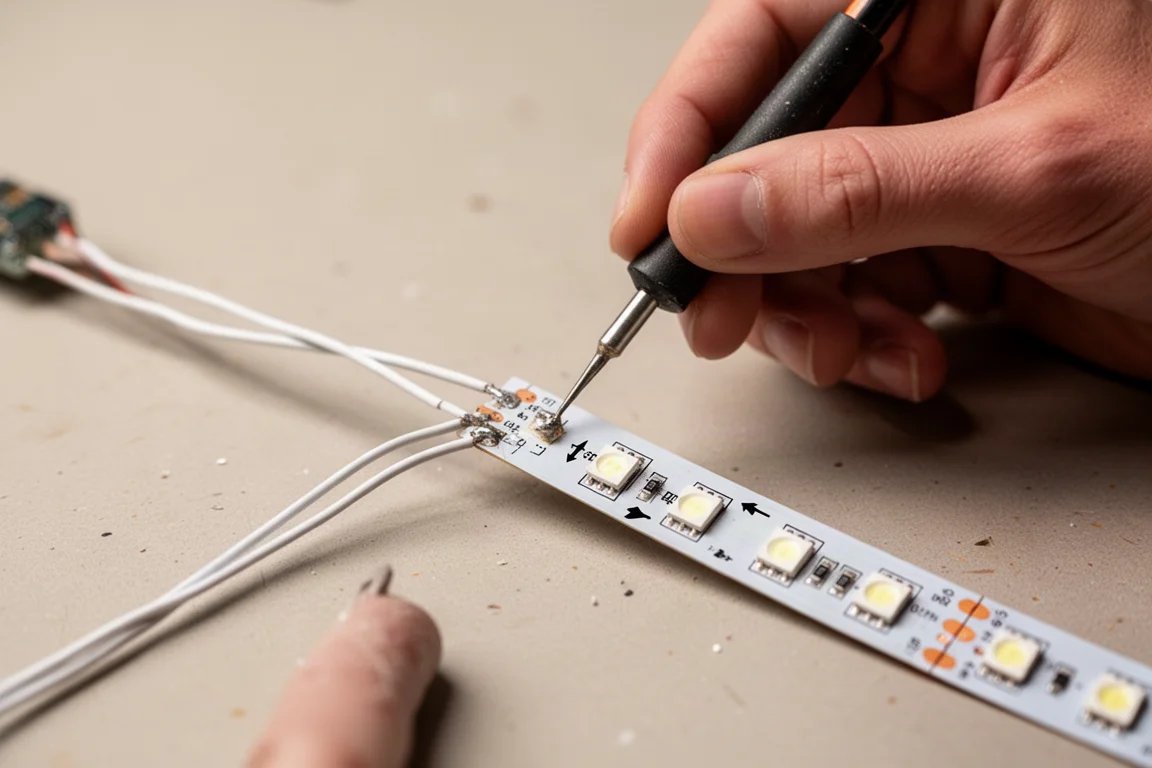

配線は、18ゲージの3芯白ワイヤーを使用して3つの別々のゾーンに配線され、面材フレームの背面にホットグルーで固定されました。各LEDストリップセグメントは、カット間のLEDの1セクションを犠牲にすることで、両側に完全なパッドのセットを備えてはんだ付けされました。各ストリップのデータ方向矢印は、はんだ付けポイントから離れる方向に慎重に向けられました。

システムはWLEDを介して制御され、後でE131プロトコルを使用してスクリーンミラーリングを簡単にセットアップできます。Shelly Plus 2PMがリビングルームのスイッチパネルの後ろに設置され、元の壁スイッチがLEDコントローラーにURLを送信してLEDのマスター電源を切り替えられるようにしました。

リセス型電動スクリーンの設置

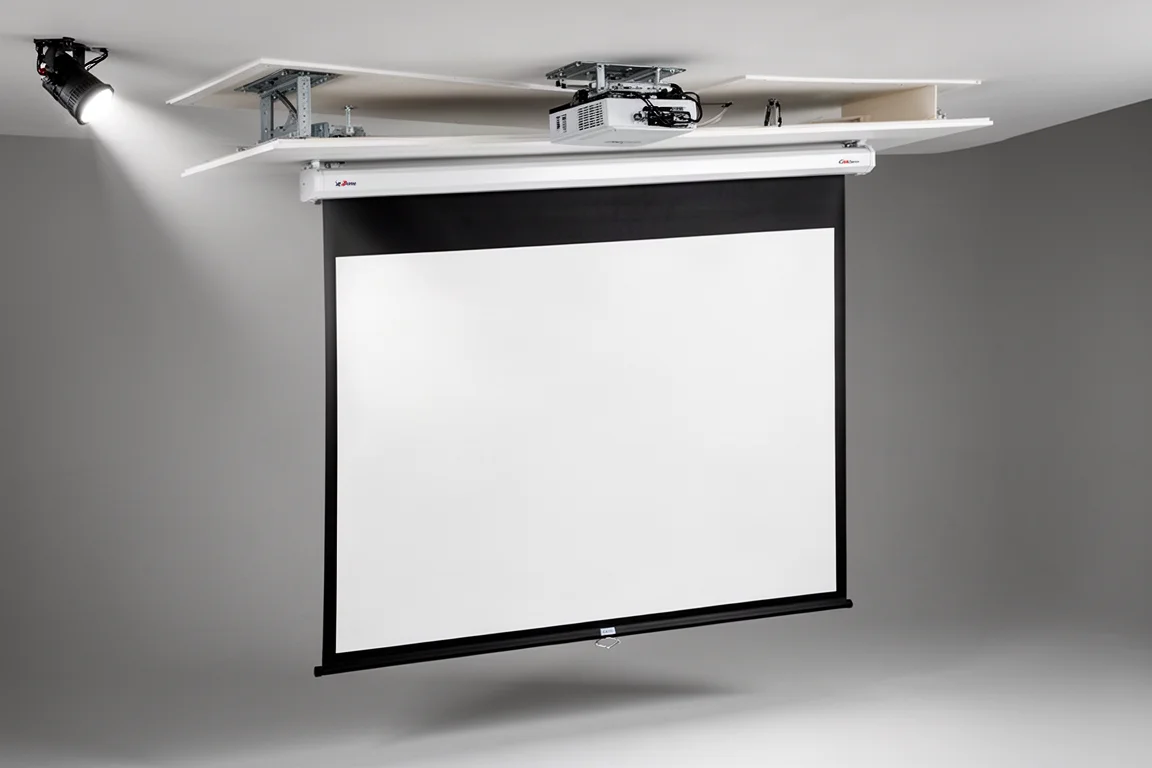

Elite Screensの100インチ電動プロジェクタースクリーンは、この工事で最も難しい部分の1つでした。スクリーンハウジングの両側の張り出しは1インチ未満で、天井の開口部を切断する際にエラーの余地がほとんどありませんでした。

レーザー測定ツールで部屋を測定した後、天井に中心点をマークしました。試し切りにより、非構造的ではあるものの、天井の空洞に入る必要がある水平ブレースが明らかになりました。家のその部分への屋根裏アクセスがないため、上から作業するために人が通れる大きさの穴を開けました。

既存のブロッキングに新しい2x4の天板が追加され、レーザーラインを使用して控えめな切り欠きがマークされました。4インチの刃を備えたレシプロソーが、新しい天板を切らずに古いフレームを取り除きました。スクリーンの仮合わせは、乾式壁とフレームを少し削りながら数回試行し、ぴったりと収まるようにしました。

スクリーンは、垂木の上に配置された2x4から吊り下げられた全ねじロッドを使用して取り付けられました。この方法により、設置後にスクリーンの高さを調整できます。配線は、以前は缶ライトを制御していた既存の電気回路に接続され、古いガラス破損センサーの穴は、ジャンクションボックスと下限を設定するために使用されるモーターコントローラー用のアクセスパネルとして再利用されました。

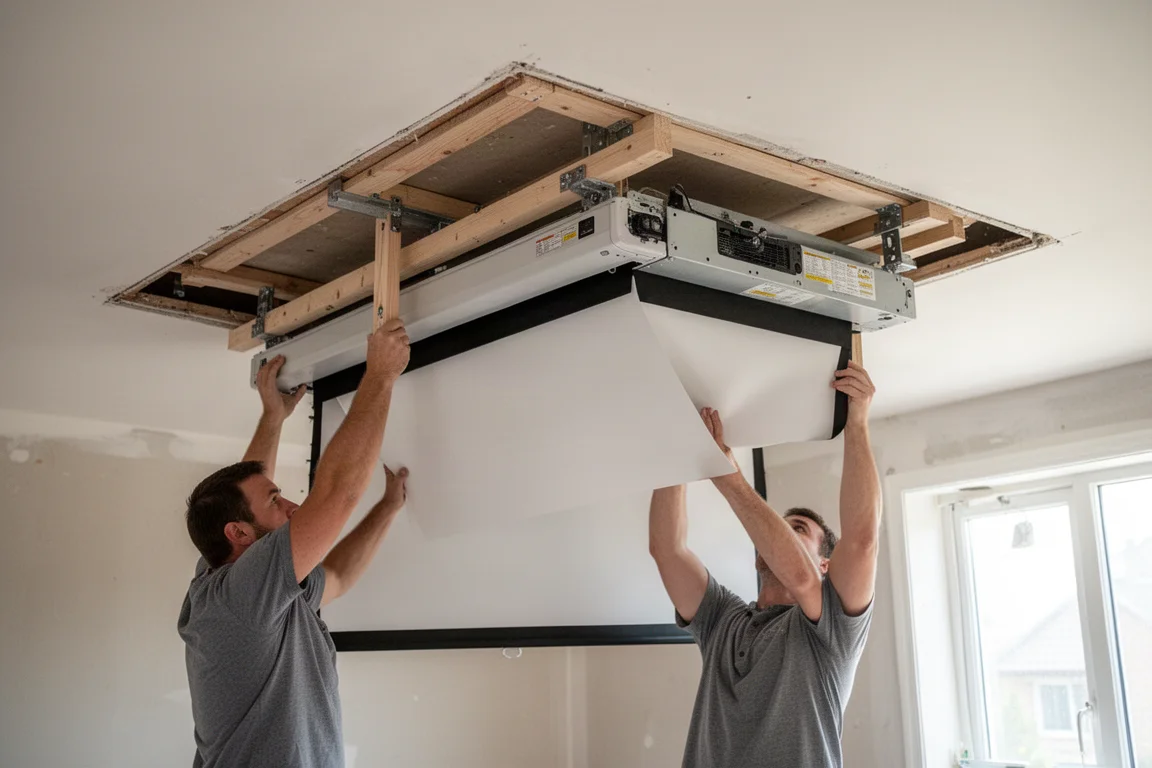

スクリーンを天井に持ち上げた後、取り付けプレートが新しいフレームの上に固定され、付属の延長ソケットを使用してボルトを締め、スクリーンが乾式壁と面一になるようにしました。カバーは取り付け領域の上にクリップで留められ、コーキングが残りの隙間を埋めて、仕上がりの良い外観にしました。

Valyrian Pro2トリプルレーザープロジェクターのセットアップ

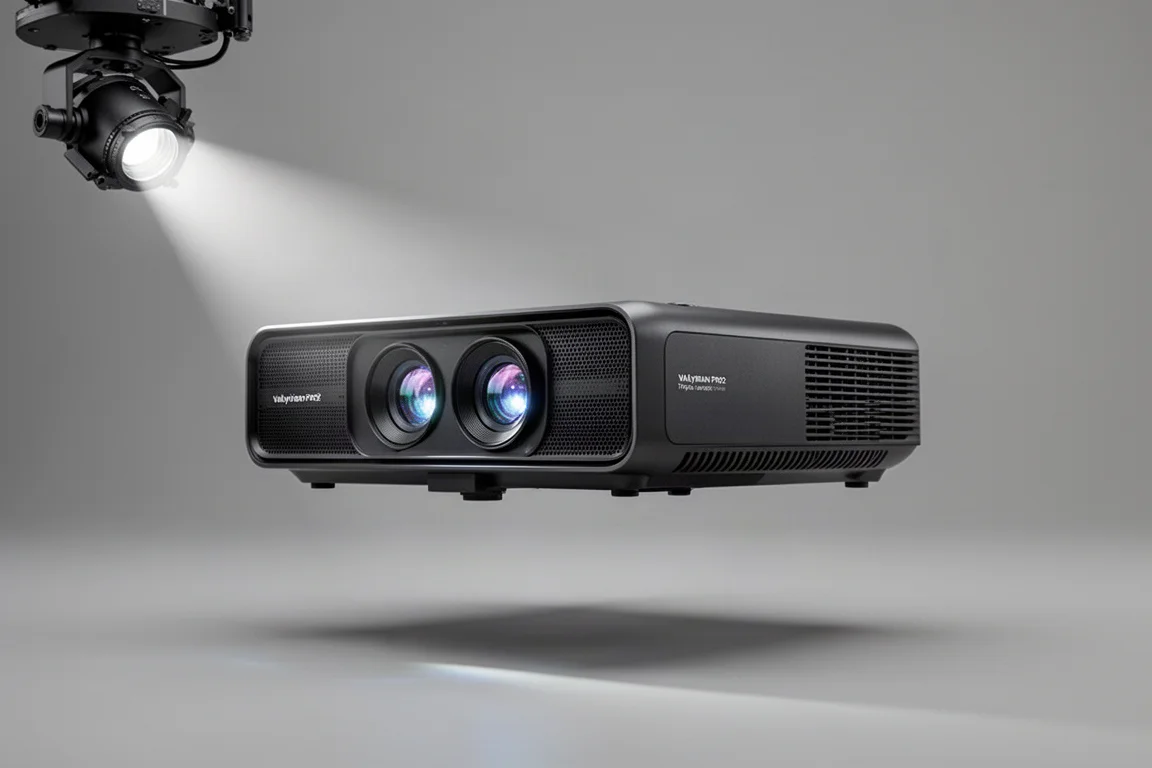

Valyrian Pro2トリプルレーザープロジェクターは、ドロップダウンスクリーンから130インチの位置に配置され、最高のコントラストを得るために最大ズームレベルを使用できるようにしました。Valyrianは天井マウントを製造していますが、プロジェクターは天井ではなく梁に取り付けられたため、代わりにValyrianジンバルマウントが使用されました。取り付けアームに2つの穴を開けて梁に固定しました。

電源は、2つの吊り下げランプ用の既存の配線から供給されました。コンセント用に追加の電気ボックスが追加され、Shelly One Plus PMがランプ回路に配線され、壁スイッチがプロジェクターの電源を切ることなくランプを制御できるようにしました。スイッチボックス内の2つ目のShelly One Plusは仮想スイッチとして機能し、Shelly APIを介して最初のShellyをリモートでトリガーします。

HDMIケーブルの配線には即興が必要でした。元の計画は、既存のスピーカーワイヤーパスを通して上に引き上げることでしたが、ケーブルは協力を拒否しました。代わりに、プルストリングが上から降ろされ、50フィートのケーブルすべてが壁の空洞を通って造り付けのレシーバーまで配線されました。

遮光ブラインドによる環境光の管理

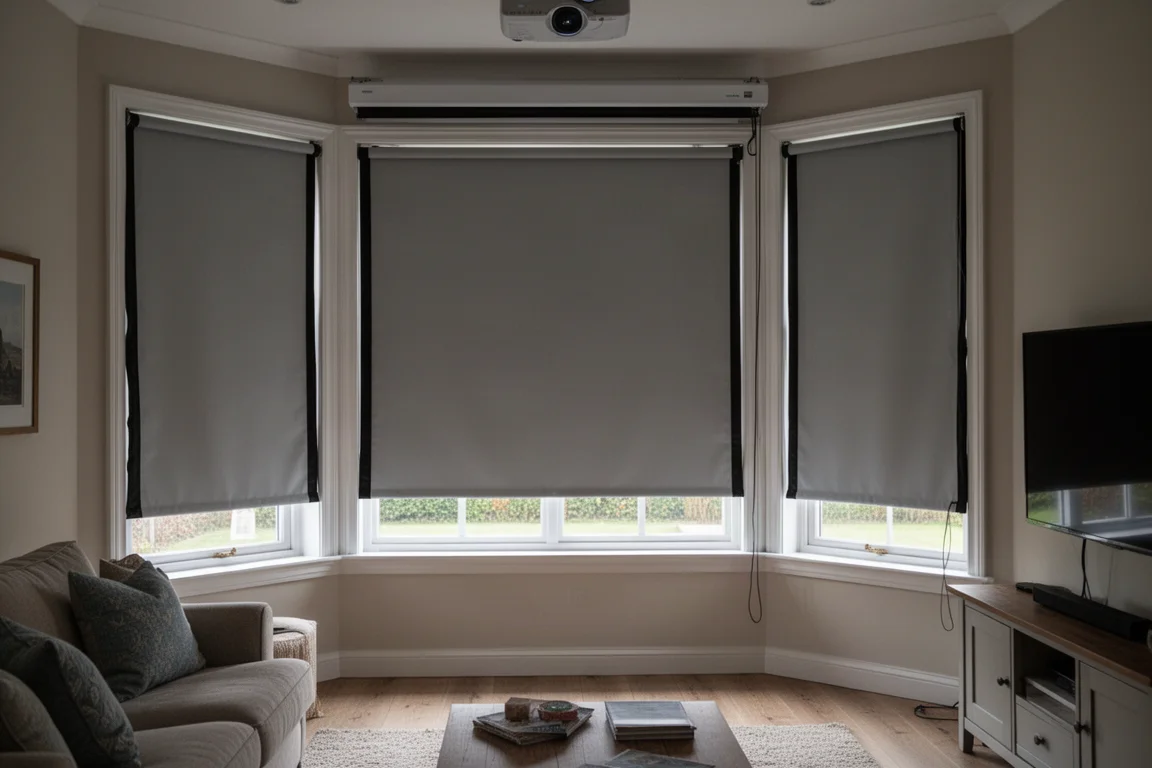

部屋はALRスクリーンではなく白いスクリーンを使用しているため、3つの出窓からの日光は映像を台無しにしたでしょう。テレビでさえ、それらの窓からのかなりのグレアがありました。解決策は、Smart Wingsの95インチ電動遮光ブラインドで、3つのクイックリリースクリップで迅速に設置できました。

ブラインドは内部バッテリーを使用しているため、電源ワイヤーを隠す必要はありませんでした。遮光エッジングが追加され、スクリーンに光が漏れるのを最小限に抑えました。設置全体には約45分かかりましたが、テレビとプロジェクターの両方の全体的な画質に最も劇的な違いをもたらしました。

環境光に問題のある部屋では、遮光ブラインドを最優先事項の上位に置く必要があります。

購入アドバイス

Elite Screensの100インチ電動プロジェクタースクリーンは、リセス型設置を計画している人にとって強力な選択肢です。全ねじロッドによる取り付けシステムにより、設置後に高さを調整でき、付属の延長ソケットにより、スクリーンを天井と面一にぴったりと締めることができます。ハウジングの張り出しの許容差が厳しいため、慎重な測定が不可欠ですが、最終的な結果は完全に統合されたように見えます。

Valyrian Pro2トリプルレーザープロジェクターは、最大ズーム距離に配置すると、強力なコントラストを提供します。ジンバルマウントは梁取り付けに便利なオプションであり、プロジェクターはクリーンで隠れたセットアップのために電動スクリーンとよく組み合わせられます。環境光を制御できる部屋に最適です。

結論

このファミリールームのリフォームは、ホームシアターがその構成要素の合計以上のものであることを示しています。Elite Screensの電動スクリーンは、使用しないときは天井に消え、Valyrian Pro2トリプルレーザープロジェクターが映像を処理し、スマートLED照明や遮光ブラインドなどの補助的なアップグレードにより、あらゆる照明条件で部屋を使用できるようになります。

同様の構築を計画している人にとって、重要なポイントは、慎重に測定し、切断する前に配線を計画し、プロジェクターの性能を判断する前に環境光を制御することです。
