Surge Pure Mach 1, Mach 2 und Mach 3: Vergleich des panelmontierten Überspannungsschutzes

Einleitung

Überspannungsschutz kommt meist erst am Rack ins Gespräch: ein Power Conditioner, eine Überspannungsleiste, eine unterbrechungsfreie Stromversorgung. Surge Pure geht einen anderen Weg und verlagert den Schutz in den elektrischen Verteiler, noch vor jeden Stromkreis im Gebäude. Das Unternehmen fertigt eine Reihe panelmontierter Überspannungsschutzgeräte, und drei davon sind für Wohnsysteme am relevantesten: der Mach 1, der Mach 2 und der Mach 3.

Alle drei sind einphasige Geräte für Wohnhäuser, alle drei tragen eine Kurzschlussstrom-Bemessung von 200.000 Ampere, und alle drei werden von einer zertifizierten Elektrofachkraft fest verdrahtet statt in eine Wandsteckdose gesteckt. Was sich zwischen ihnen ändert, ist die Garantieabdeckung und, beim Mach 3, die Ergänzung einer aktiven Filterung. Dieser Leitfaden führt durch die Aufgaben der einzelnen Modelle und zeigt, für welche Art der Installation sie sich jeweils eignen.

Warum Überspannungsschutz auf Verteilerebene wichtig ist

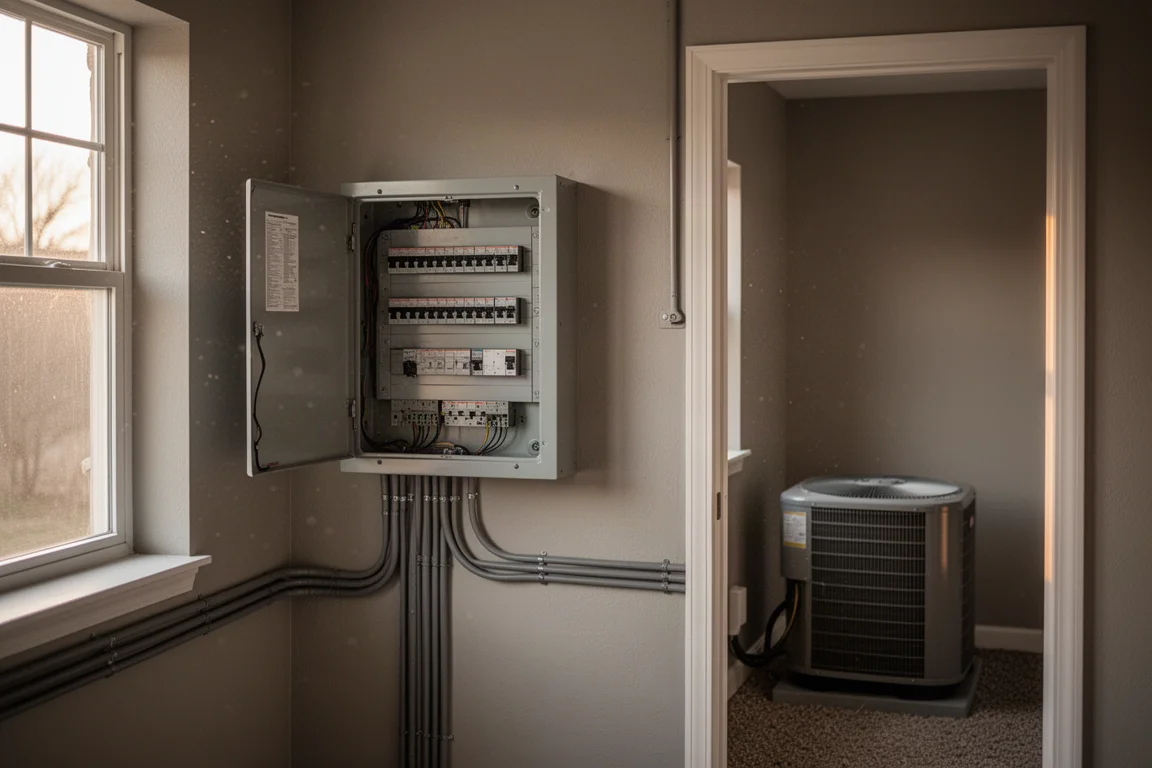

Schmutzige Netzspannung kommt nicht nur von der Straße. Ein erheblicher Anteil entsteht im Haus selbst. Klimaanlagen und andere motorgetriebene Geräte schalten ständig ein und aus, und jeder Start erzeugt einen Einschaltstromstoß und einen Spannungsimpuls auf der Leitung. Digitale Geräte, Audioausrüstung eingeschlossen, reagieren auf diese wiederkehrenden Ereignisse nicht gut.

Schutz auf Verteilerebene sitzt vor diesem Gemisch. Weil das Gerät am Hausanschlusskasten installiert wird, adressiert es intern erzeugte Überspannungen über jeden Stromkreis statt an einer einzelnen Steckdose. Surge Pure beschreibt seine Geräte als kontinuierlich arbeitend, um solche Ereignisse zu isolieren, und positioniert dasselbe Gerät als erste Verteidigungslinie gegen externe Ereignisse wie einen Stromausfall und die Überspannung, die folgt, wenn der Strom zurückkehrt.

Dieser Unterschied zählt beim Vergleich eines Verteilergeräts mit einem rackmontierten Power Conditioner. Ein Conditioner kann reinigen und regulieren, was die Geräte an diesem Stromkreis erreicht, aber er ist nicht dafür ausgelegt, ein katastrophales Ereignis zu absorbieren. Eine Überspannung abzufangen, bevor sie ins Haus gelangt, ist eine andere Aufgabe als sie an der Steckdose zu filtern, und die beiden Ansätze adressieren unterschiedliche Teile des Problems.

Wie Surge-Pure-Geräte am Verteiler installiert werden

Surge-Pure-Geräte werden parallel zum Verteiler angeschlossen, nicht in Reihe zur Zuleitung. Deshalb braucht ein Haus mit zwei Verteilern an getrennten Zuleitungen ein Gerät an jedem. Der Schutz muss an jedem Anschluss sitzen, den er abdecken soll, insbesondere wenn sowohl Motorlasten als auch empfindliche Geräte auf beide Verteiler verteilt sind.

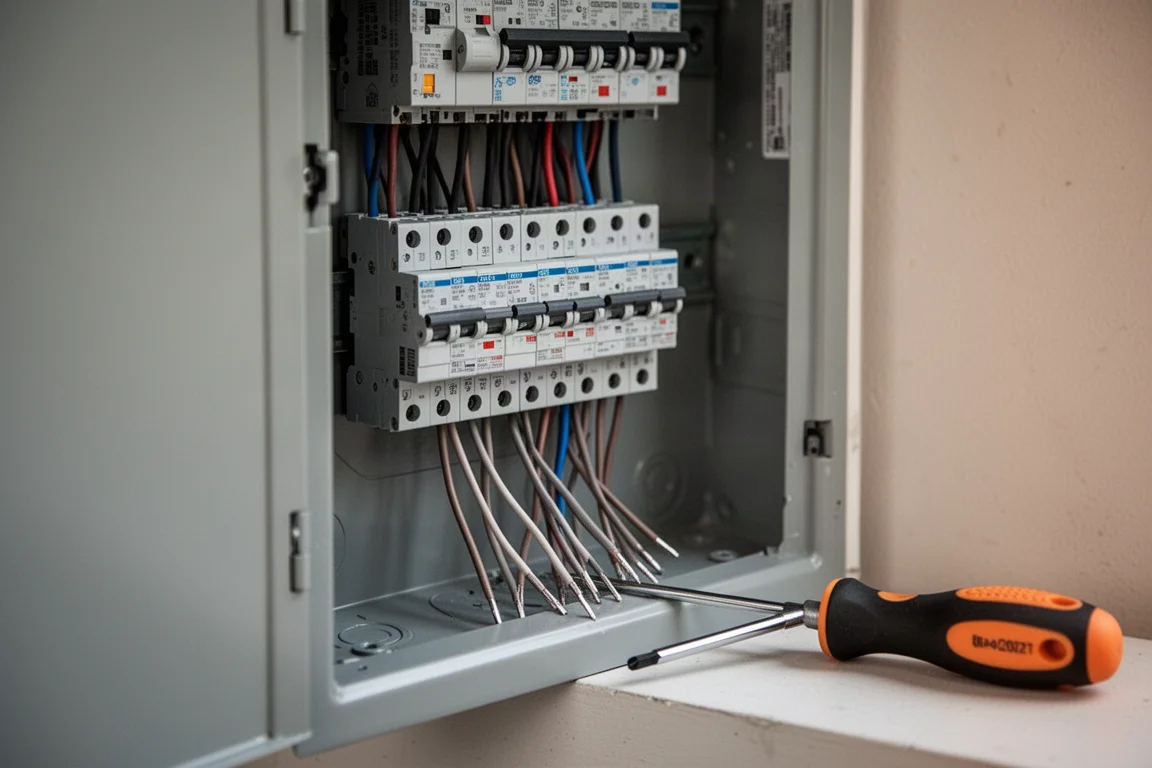

Installationsdetails sind wichtiger, als sie erscheinen mögen. Die Geräte werden mit werksseitigen Leitungen geliefert, und der Installateur kürzt diese Leitungen so weit wie praktikabel, damit das Gerät schneller reagieren kann. In manchen Anordnungen wird das Gehäuse einfach verkehrt herum montiert, um die Kabellängen kurz zu halten. Da die Arbeiten im Inneren eines Verteilers stattfinden, verkauft Surge Pure über Elektrogroßhändler und erwartet, dass eine zertifizierte Elektrofachkraft die Installation durchführt.

Surge Pure beschreibt die Geräte als nicht degradierend, das heißt, sie sind dafür ausgelegt, mehrere Ereignisse zu absorbieren, ohne an Kapazität zu verlieren. Die Position des Unternehmens ist, dass nur ein direkter Blitzeinschlag oder ein ausgefallener Versorgungstransformator genug Energie mitbringen würde, um eines zu zerstören. Wenn das passiert, löst das Gerät den Hauptschalter aus und nimmt die Immobilie vom Netz, statt das Ereignis an nachgelagerte Geräte durchzulassen. Die Garantie deckt Herstellerfehler ab.

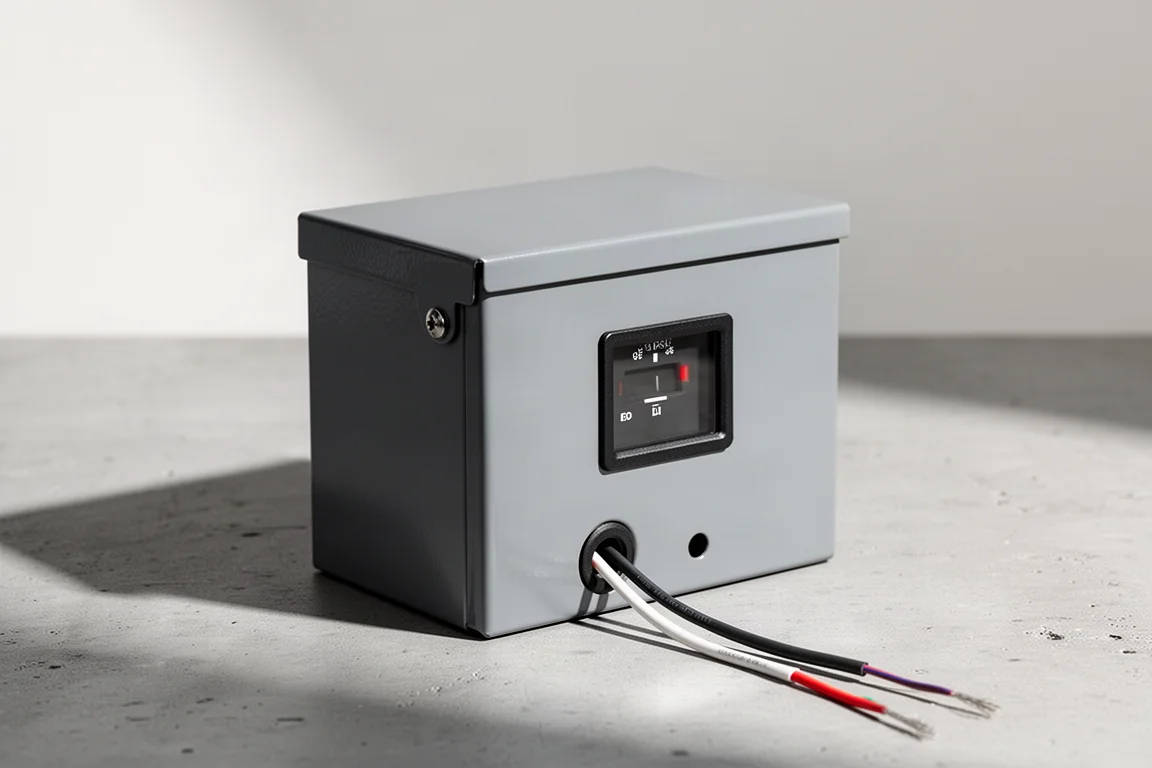

Surge Pure Mach 1: Das Einstiegsmodell für Hausbesitzer

Der Mach 1 ist das kleinste Gerät der Reihe und der kosteneffizienteste Weg für einen Hausbesitzer in den Schutz auf Verteilerebene. Er ist ein einphasiges Gerät, wie es ein Wohnanschluss verwendet, und er trägt eine 10-Jahres-Garantie.

Wie der Rest der Reihe ist er für einen Kurzschlussstrom von 200.000 Ampere bemessen, eine Sicherheitskennzahl und keine Überspannungskapazität. Diese Bemessung bedeutet, dass das Gerät an Anschlüssen bis zu 4.000 Ampere installiert werden kann, weit über dem, was ein typisches Haus zieht, und sie hält das Verhalten des Geräts bei einem Fehler unter Kontrolle.

Für einen Haushalt, der Schutz am Verteiler wünscht, ohne für Filterung zu bezahlen, ist der Mach 1 die geradlinige Wahl. Die Kompromisse sind die kürzere Garantiezeit und das Fehlen der aktiven Filterung, die weiter oben in der Reihe zu finden ist.

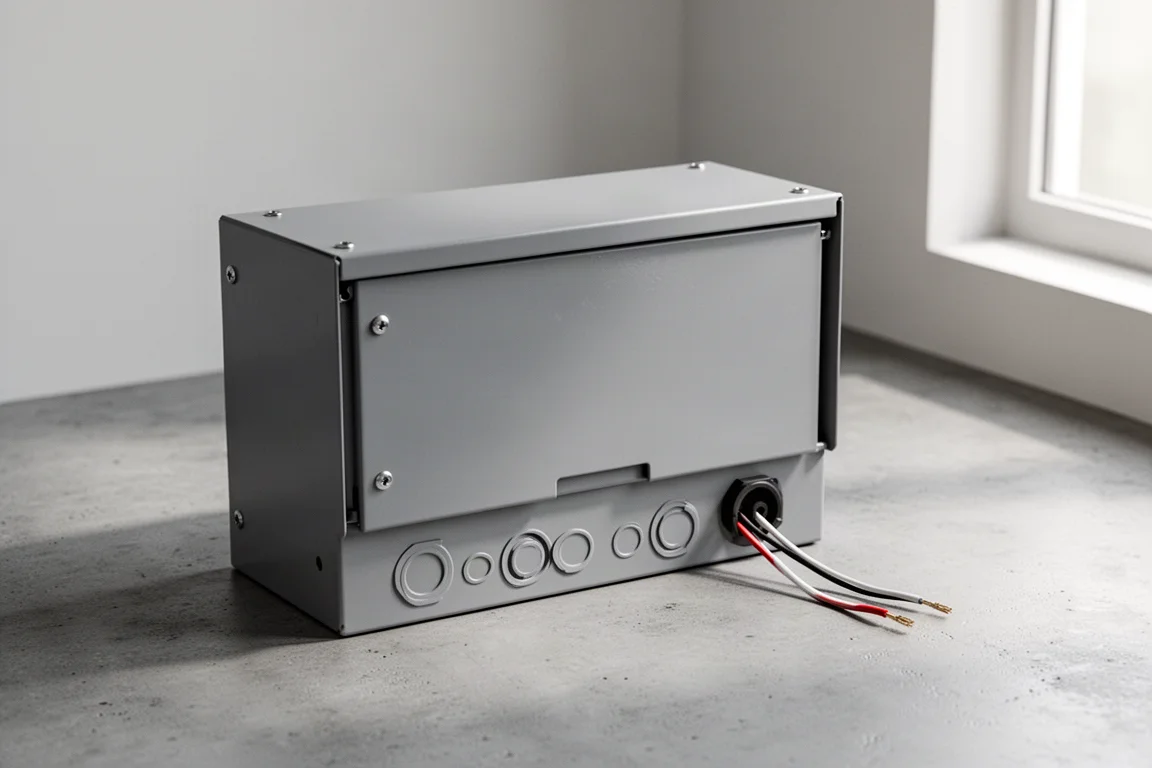

Surge Pure Mach 2: Lebenslange Garantie und breitere Anschlussfähigkeit

Der Mach 2 markiert den Punkt, an dem die lebenslange Garantie von Surge Pure beginnt. Er ist weiterhin ein einphasiges Design für den Wohnbereich, aber er ist auch für Hauptanschlüsse in der Größenordnung eines Golfplatzes oder einer Tankstelle bemessen, was ihn deutlich über das hebt, was ein typisches Haus benötigt.

Die Überspannungskapazität ist dieselbe wie beim Mach 3, sodass Käufer, die zwischen den beiden wählen, nicht eine Schutzstufe gegen eine andere tauschen. Was der Mach 2 nicht enthält, ist der aktive Sinuswellen-Tracking-Filter, der den Mach 3 auszeichnet.

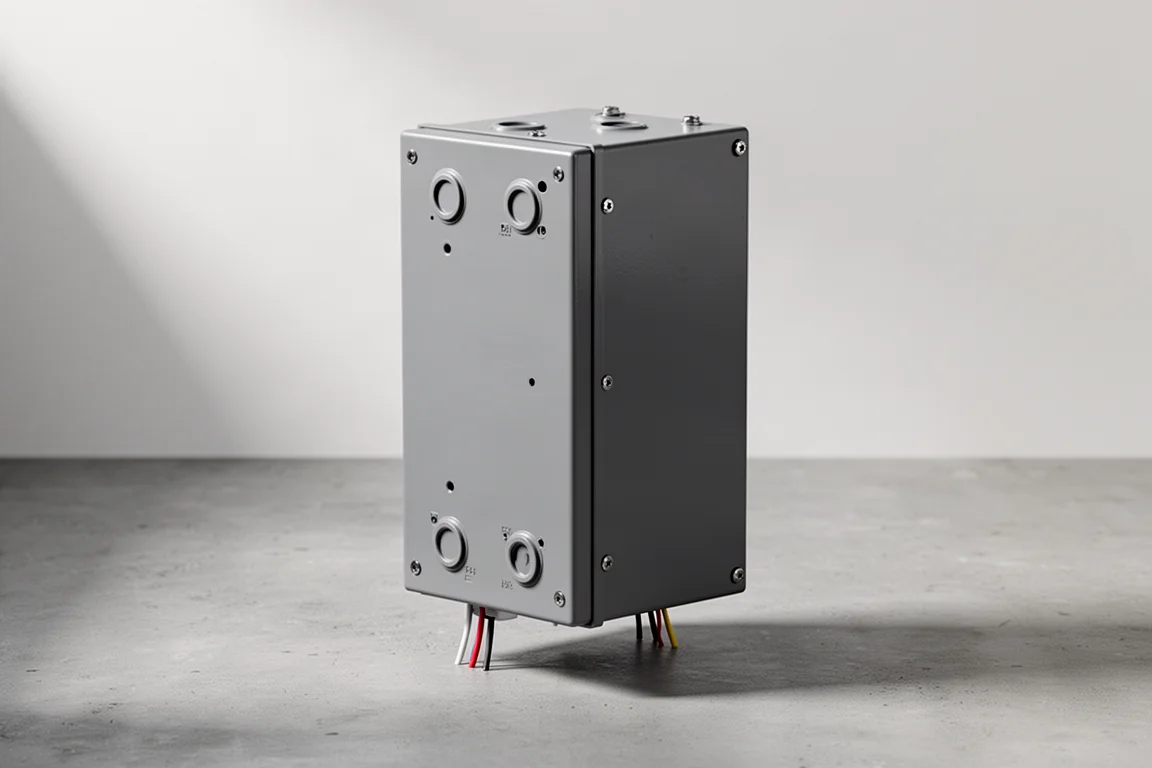

Surge Pure Mach 3: Sinuswellen-Tracking und Hochfrequenzfilterung

Der Mach 3 teilt seine Überspannungskapazität mit dem Mach 2 und ergänzt eine aktive Sinuswellen-Tracking-Filterung. Dieser Filter zielt auf niedrigschwellige Spitzen, die innerhalb der Sinuswelle selbst mitlaufen, jene Art von Störung, die ein herkömmliches Überspannungsgerät nicht adressiert. Surge Pure beschreibt das Ergebnis als die sauberste Sinuswelle der Reihe.

Die einphasige Version ist mit 100.000 Ampere Überspannungskapazität pro Phase bemessen. Im Inneren verwendet sie 40 mm Metalloxid-Varistoren, größer als die in der Branche üblichen 20 mm Bauteile. Die größeren gewerblichen Geräte von Surge Pure steigen auf 53 mm Varistoren auf.

Die Filterung ist der Grund, warum der Mach 3 in Zahnarztpraxen, Computeräumen und ähnlichen Einrichtungsumgebungen auftaucht, in denen eine saubere Versorgung ebenso wichtig ist wie der Schutz vor Ereignissen.

Für ein Heim-Audiosystem ist diese Filterung das praktische Argument für den Mach 3 gegenüber dem Mach 2. Beide bewältigen dieselben Überspannungsereignisse. Nur einer arbeitet zusätzlich an dem niedrigschwelligen Rauschen, das im Normalbetrieb auf der Leitung mitgeführt wird.

Verarbeitungsqualität, Varistor-Design und Sicherheitszertifizierungen

Die Bauteildimensionierung ist der Punkt, an dem sich Verteilergeräte voneinander trennen. Surge Pure verweist auf die Branchennorm kleiner 20 mm Metalloxid-Varistoren in Multielement-Designs, bei denen ungleiche Belastung über die Elemente hinweg mit der Zeit zu Verschleiß führt. Der Mach 3 verwendet 40 mm Varistoren und setzt auf Wärmeableitung im Gehäuse, um die Lochfraßbildung zu vermeiden, die die Lebensdauer verkürzt.

Die Zertifizierung ist das andere Unterscheidungsmerkmal. Surge-Pure-Geräte tragen eine ETL-Listung, und das Unternehmen merkt an, dass eine Runde von Normänderungen um 2007 den Markt verschärfte und Produkte verdrängte, die ein großes Überspannungsereignis nicht sicher eindämmen konnten. ETL wird von Intertek verwaltet, und die Kennzeichnungen von Surge Pure gelten für Kanada und die Vereinigten Staaten.

Es lohnt sich, auf eine solche Kennzeichnung bei jedem Überspannungsprodukt zu achten, das in ein Heimkino gelangen soll. Viele High-End-Power-Conditioner und Überspannungsleisten tragen überhaupt keine UL-, ETL- oder TUV-Listung, und manche Handbücher raten dazu, das Gerät während eines Gewitters abzustecken, was ein Eingeständnis ist, dass das Gerät das Ereignis, für dessen Handhabung es verkauft wird, voraussichtlich nicht übersteht.

Kaufberatung: Ein Surge-Pure-Modell zum eigenen Haus passend auswählen

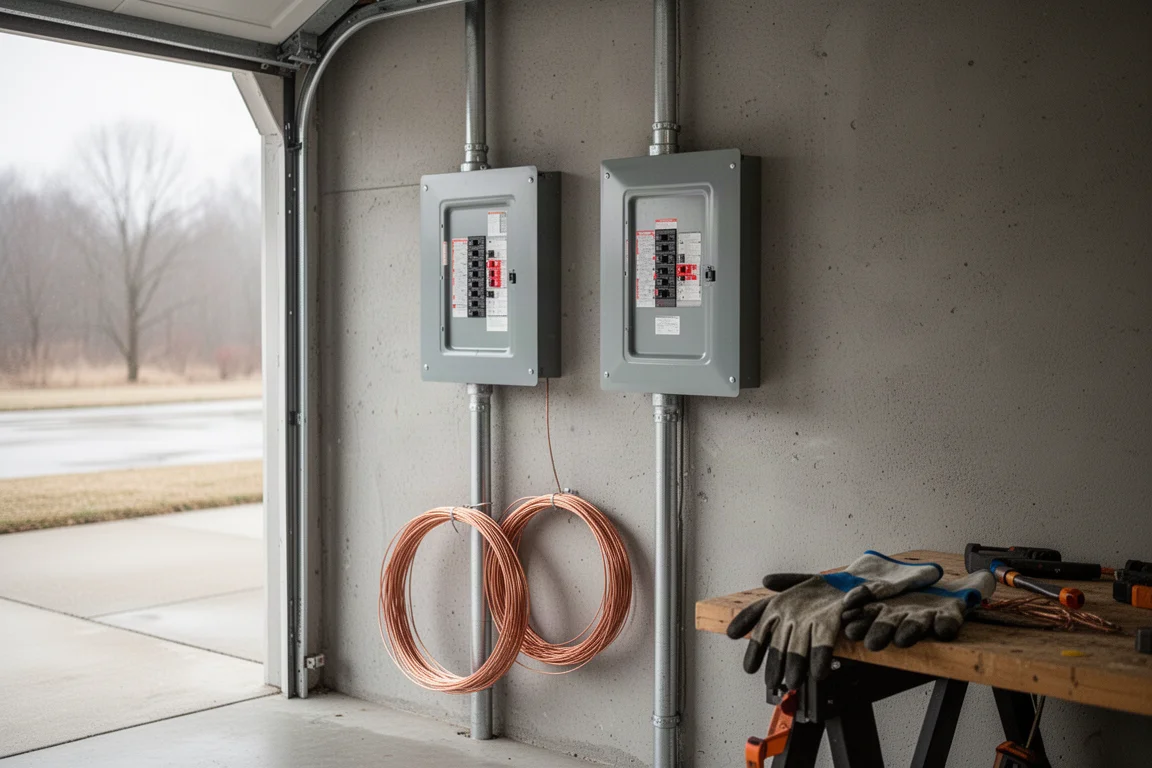

Beginnen Sie mit dem Anschluss, nicht mit dem Datenblatt. Ein einzelner Verteiler an einer einzelnen Zuleitung braucht ein Gerät. Ein Haus mit zwei Verteilern an getrennten Zuleitungen, mit empfindlichen Geräten an beiden, braucht zwei, was einer Dual-Panel-Installation in der Praxis entspricht.

Von dort aus reduziert sich die Entscheidung auf zwei Fragen. Wenn das Ziel Basisschutz am Verteiler zu niedrigsten Kosten ist, deckt der Mach 1 das ab und trägt eine 10-Jahres-Garantie. Wenn das Ziel eine lebenslange Garantie einschließt, ist der Mach 2 der Einstiegspunkt, und er bringt eine Anschlussfähigkeit weit über den Wohnbedarf hinaus.

Der Mach 3 beantwortet eine dritte Frage: ob die Versorgung selbst bereinigt werden sollte, nicht nur geschützt. Die zusätzliche Filterung zielt auf niedrigschwelliges Rauschen auf der Sinuswelle, was ein bedeutender Unterschied für Audiosysteme, Computeräume und jede Ausrüstung ist, die empfindlich darauf reagiert, was mit der Spannung mitläuft. Da der Mach 3 beim Überspannungsschutz dem Mach 2 entspricht, ist diese Filterung der gesamte Aufpreis.

Planen Sie den Elektriker als Teil des Projekts ein. Dies sind fest verdrahtete Geräte, die über Elektrogroßhändler verkauft werden, keine zum Einstecken, und die Qualität der Installation, insbesondere die Leitungslänge, beeinflusst, wie schnell das Gerät reagiert.

Fazit

Überspannungsschutz auf Verteilerebene adressiert ein Problem, das rackmontierte Geräte allein nicht vollständig lösen können, und die Reihe von Surge Pure deckt die Bandbreite von einem geradlinigen Einstiegsgerät bis zu einem gefilterten Gerät ab, das auf Ausrüstung zielt, die von einer saubereren Versorgung profitiert. Der Mach 1 ist der kostengünstige Ausgangspunkt mit 10-Jahres-Garantie. Der Mach 2 ergänzt eine lebenslange Garantie und entspricht dem Topmodell bei der Überspannungskapazität. Der Mach 3 behält diese Kapazität und ergänzt eine aktive Sinuswellen-Tracking-Filterung.

Passen Sie die Anzahl der Geräte an die Anzahl der Verteiler an, planen Sie eine zertifizierte Installation ein und wählen Sie zwischen Mach 2 und Mach 3 danach, ob die Filterung für die Geräte im Haus von Bedeutung ist.
