X-Tool Metal Fab 評測：切割與焊接一體機的實際檢視

引言

有時最簡單的工具能讓金屬加工輕鬆許多。在焊接桌上作業時，常需要將材料稍微抬高，無論是為了焊接接縫或對齊工件。這不一定需要精確，但可調性很有幫助。堆疊材料餘料可行，但要達到正確高度往往困難。精密墊片雖好且極度精確，但並非總是需要，而更快速移動的裝置通常更實用。

專案背後的構想

目標是製作一個支撐架，能將棒材橫跨框架並在不同高度快速調整。設計採用半英吋圓棒，透過凹槽逐步滑升。底部位置正好在 1 英吋，每個凹槽增加 1/8 英吋。上方下一排從 2 英吋開始，每階增加 1/8 英吋。整體採用插榫與槽孔設計，使組裝與焊接更為直接。

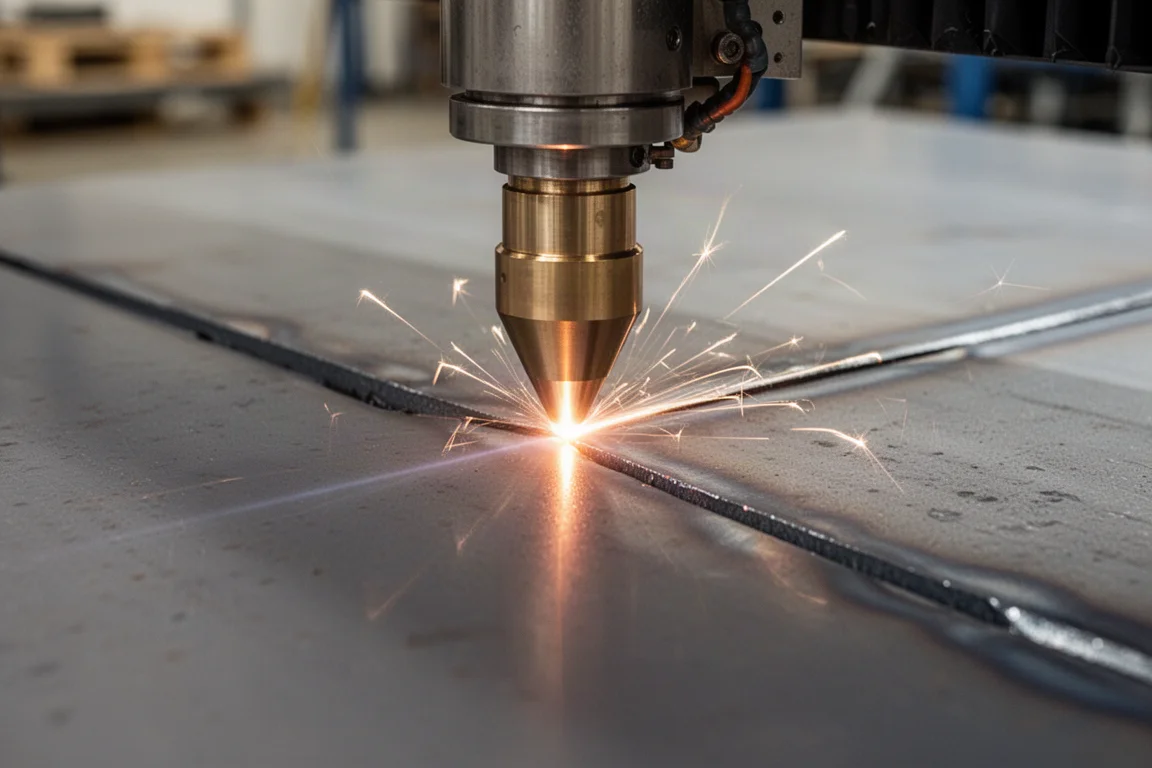

零件由 1/4 英吋厚碳鋼製成，並以 X-Tool Metal Fab 光纖雷射切割。這台機器的突出特點之一是能充分利用每一小塊材料。測試切割可放置在板材的小塊未使用區域，這歸功於內建攝影機系統。可將 1 英吋方形拖曳至螢幕上的該位置，機器便會精確切割出來。

1/4 英吋鋼材的切割表現

進行測試切割能在投入較大工件前，清楚了解切割邊緣品質。在此案例中，邊緣品質看起來相當好。起初並不偏好氧氣切割，主要因為校準需要一些練習。一旦改善後，品質便成為一大賣點。

機器使用氧氣作為輔助氣體，而非高壓壓縮空氣或氮氣。氧氣與鋼材反應，類似切割炬，能比單獨使用雷射切割更厚、更快。挑戰之一是切縫略寬，需要補償，但透過練習可以掌握。

零件的切割品質整體令人印象深刻。有些許熔渣需要清理，但不多就能讓零件成形。一個小問題出現在噴嘴校準略微偏差時，導致切割一側有些粗糙。這類問題在下次切割時很容易修正。

設計可調式支架

第一版支架的槽孔稍微太緊。壓合零件時導致輕微彎曲。此外，將圓棒放入凹槽測試概念時雖可行，但圓棒太容易滾落。需要更深的凹槽。

在小機器上擁有此能力，且能放入小型工坊或車庫，真正的優勢在於能立即重新繪製零件並再次嘗試。更改幾個尺寸即可調整整個底座，再一個尺寸可將孔洞稍微分散並加深凹槽。更新後的檔案匯出、載入並再次切割。

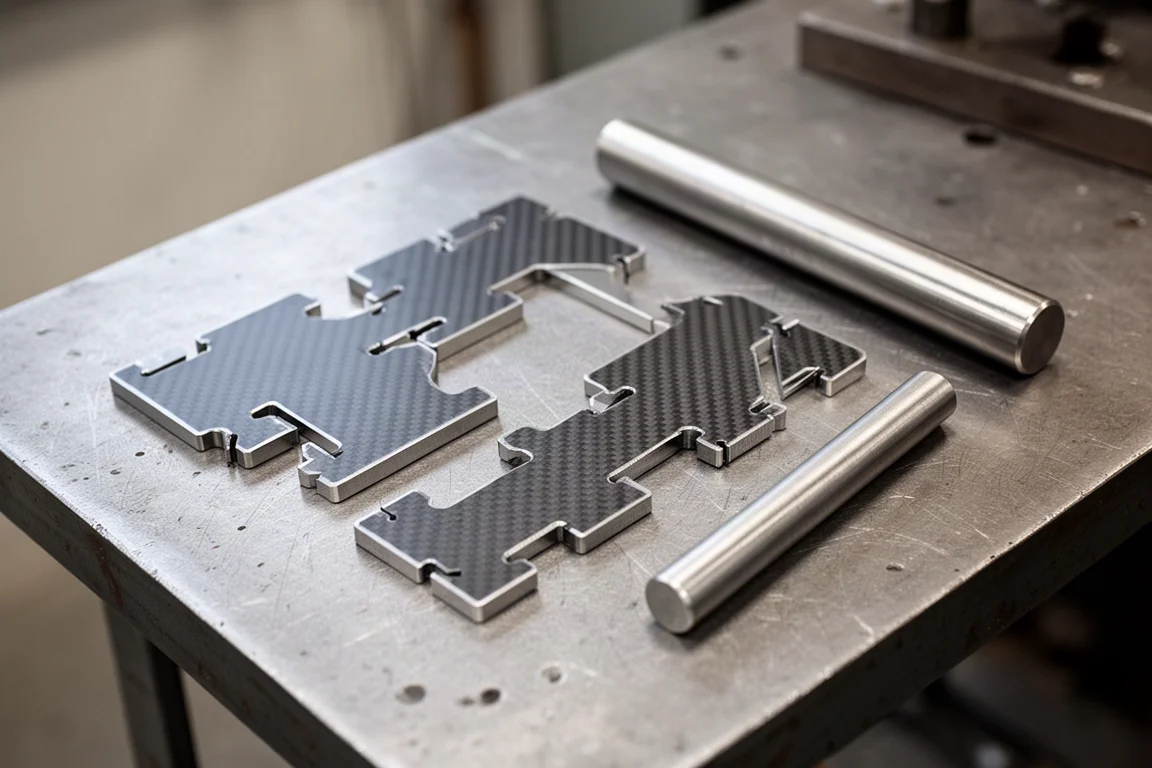

第二次切割結果好得多。用砂輪機快速去毛邊後，所有零件都妥善就位，插榫與槽孔接合完美。插銷落入槽孔時高於桌面 1 英吋，可依序上升至 1 1/8、1 1/4、3/8、1/2 等，最高至 1 7/8。更高位置則由第二排涵蓋 2 至 2 7/8 英吋。

切換至手持式雷射焊接

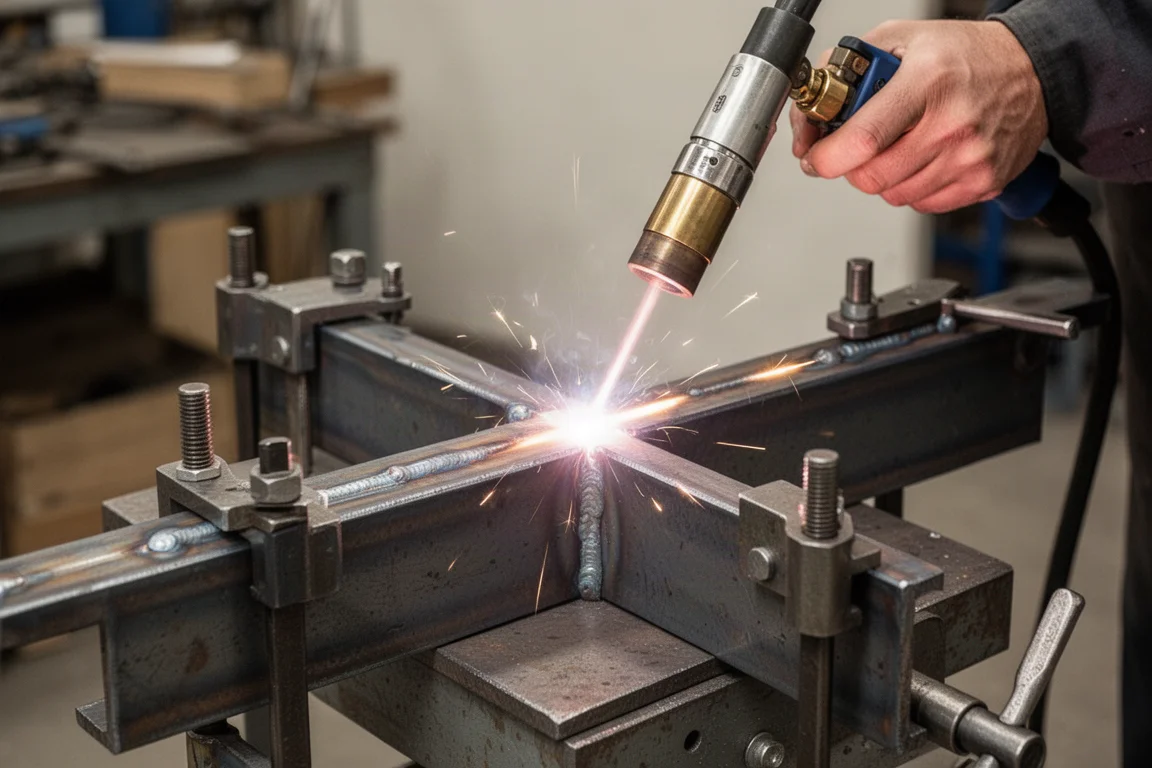

將 X-Tool Metal Fab 從機器操作切換至手持操作相當容易。更換為雷射焊接管無需工具，類似調整自行車座墊。安裝送絲機同樣簡單。在設定畫面上，選擇材料與厚度，並啟用送絲。如此即可開始焊接。

工件夾持在角鐵上，以防止焊接時過度翹曲。即時焊接速度明顯比薄材料慢，這是增加熔深的技巧。這是 1200 瓦系統，因此焊接 1/4 英吋鋼材已接近上限，但處理得相當好。

焊接中段出現一些污染物，伴隨少量火花且平滑度較差。觀察實際焊道，插榫上方的區段完美，但之間的區域顯示較多污染物與氧化。問題可能來自切割邊緣的氧化物，表示需要更多邊緣處理。雙面焊接結果基本相同。良好區段表面有小矽島，但中段顯示些許氣孔，確認污染來自切割邊緣。

使用 MIG 焊接時，填充金屬會包含脫氧劑來清除這些雜質，因此可能不成問題。先前在未以氧氣切割的薄材料上進行雷射焊接，並未出現此問題。這是學習點，但實際上焊道並不差，且絕對能承受此類專案。

最終組裝與測試

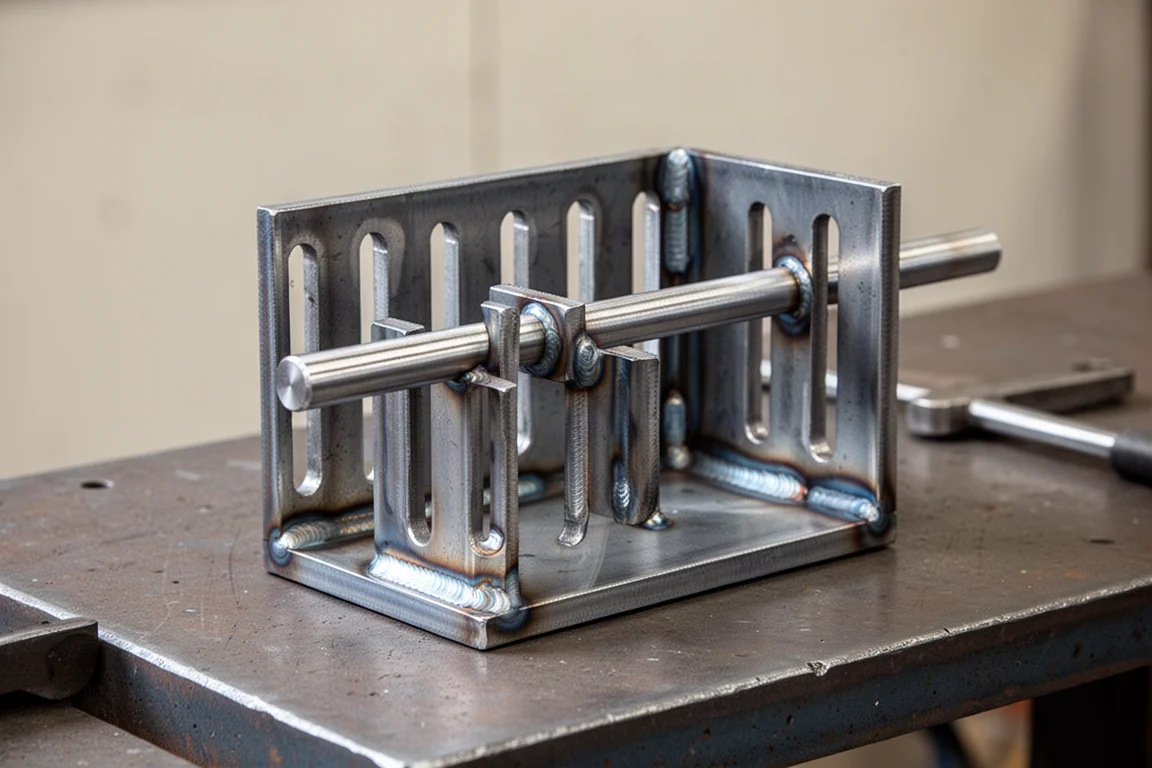

最終，支架表現相當好。從 1 英吋開始可逐步升高，插銷可拔出並置於 2 英吋範圍。對於將材料抬離焊接桌應非常實用。

X-Tool Metal Fab 系統證明能在單次作業中切割與焊接 1/4 英吋鋼材。快速迭代設計、切割新零件並當天焊接組裝的能力，對小型工坊製造是真正的優勢。

結論

X-Tool Metal Fab 是適合小型工坊與車庫的多功能系統。它能高效切割厚鋼材，利用內建攝影機精確放置測試切割，並無需工具切換至手持式雷射焊接。主要學習曲線在於校準與邊緣處理，但結果強勁。對於任何定期進行金屬加工的人，這台機器在緊湊的佔地面積內提供了切割與焊接能力的實用組合。
