Snap-on 萬向接頭氣動套筒:購買前你該先搞懂的最實用工具

前言

很少有工具能像不起眼的萬向接頭氣動套筒那樣,集這麼多「最」於一身。它可能是技師工作檯上最好用、最常使用、最不可或缺的萬向式套筒。同時它也往往是最貴的,可以說是最脆弱的,而且很可能也是最危險的,因為在高衝擊轉速下失效往往不是小事。把「最容易被誤解」也加進清單,你就得到了一件在掏錢購買之前值得好好研究一番的工具。

萬向接頭氣動套筒的結構

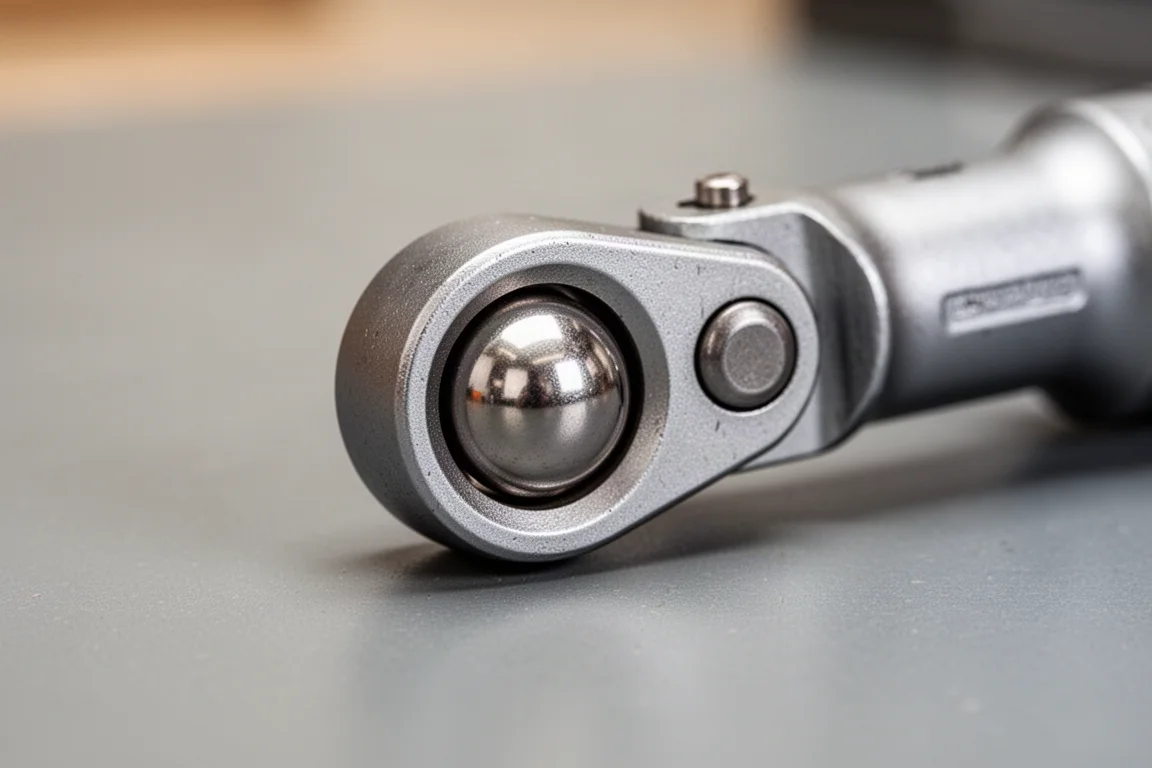

這裡檢視的 Snap-on 版本採用球狀接頭設計,零件數少得出奇。工具側是接砧的地方。鋼珠下方坐著一根彈簧,鋼珠連接到螺帽側,再由一支橫銷筆直貫穿工具側零件的直徑,把整個組件鎖在一起。

這支橫銷是以雷射熔接固定在套筒框架上。在適當的光線下仔細看,你可以看到一個標記熔接點的小圓圈。接頭可以被壓縮並自由擺動,由彈簧將它固定在定位,這正是它在應對刁鑽角度的螺栓時如此好用的原因。

並非每種設計都使用雷射熔接的橫銷。其他方案包括類似搖擺延長桿的固定式護蓋結構,但當你試圖對準連接時,重力會跟這種設計作對。另一個選項是十字接頭,不過那比較偏向鉻釩手工具那一掛。許多設計也使用塞子取代完全開放的套筒本體,以避免髒污跑進內部。

沒人談論的應力問題

接下來就是物理學變得有趣的地方。當套筒咬住螺帽時,力量大約分散在螺帽角位的 360 度範圍。但所有這些力量都會傳遞到橫銷與套筒工具側內壁接觸的幾個點上。也就是說,360 度的負荷實際上集中在兩個點上。

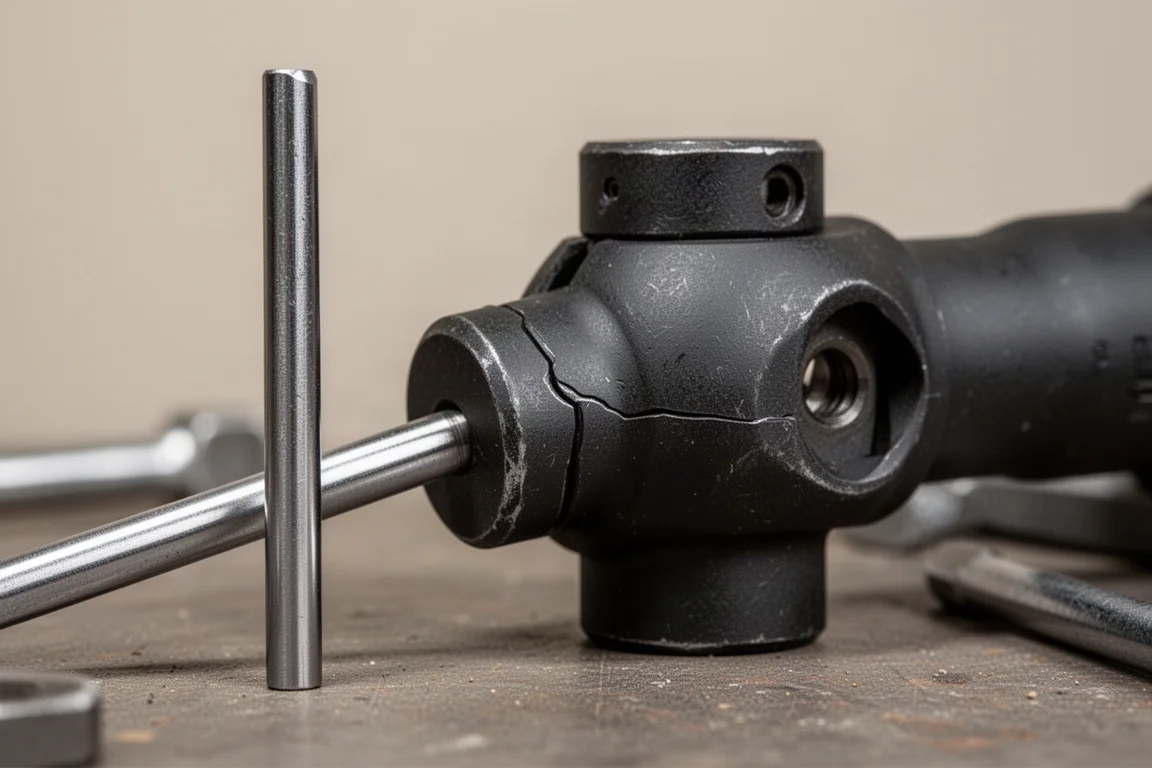

一個簡單的實驗讓這件事看得見:在套筒上打洞並讓一支螺紋桿穿過接頭。從螺帽端轉動和從傳動端轉動,金屬都出現明顯變形,而最大的撓曲正好出現在橫銷旁邊,也就是力量集中的位置。在一支重度使用的樣品上,熔接圓圈外側出現了一道微弱的凸起線,可能是金屬的裂痕前兆或變形,位置離橫銷插入處稍微偏一點。

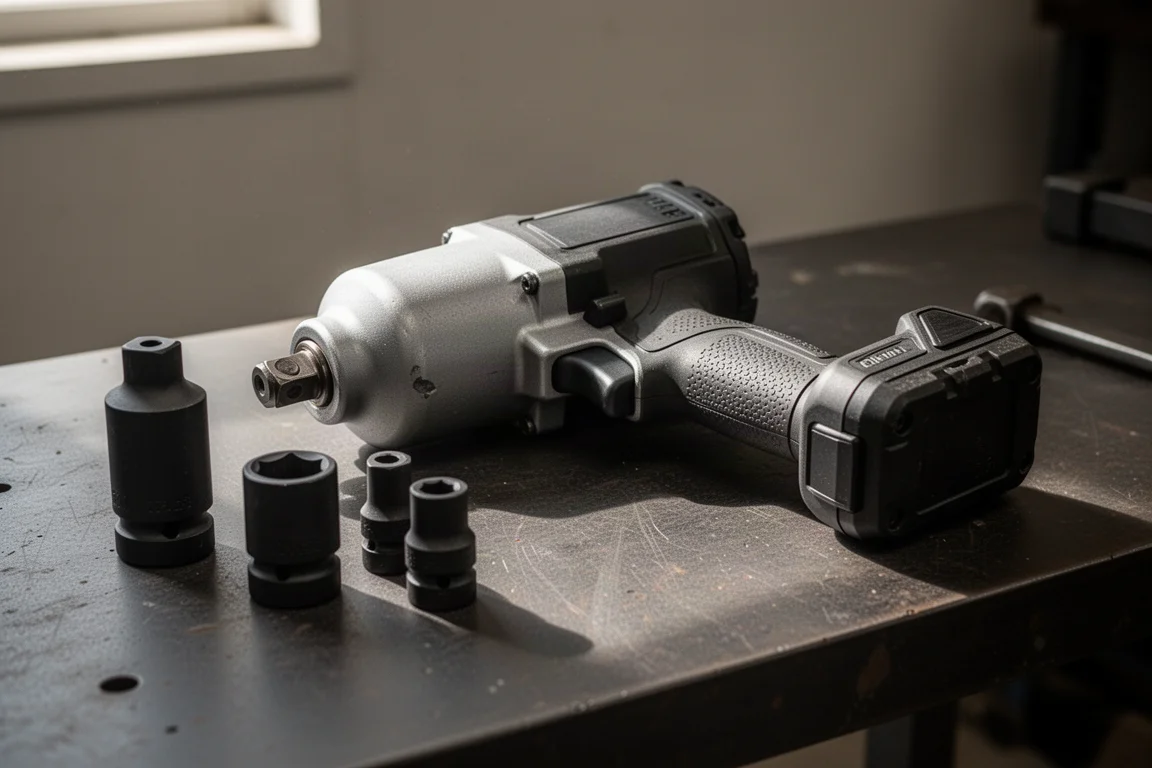

在高衝擊轉速下,這一點至關重要。一台性能不錯的氣動扳手每分鐘可以打出約 2,100 下,相當於每秒約 35 下,大約是機槍射速的三倍。如果套筒在這種輸入下失效,不太可能是溫和地彎曲,更可能是災難性的破裂,這就是為什麼「脆弱」和「危險」這兩個標籤並非誇張之詞。

短筒還是長筒:你真正需要哪一種?

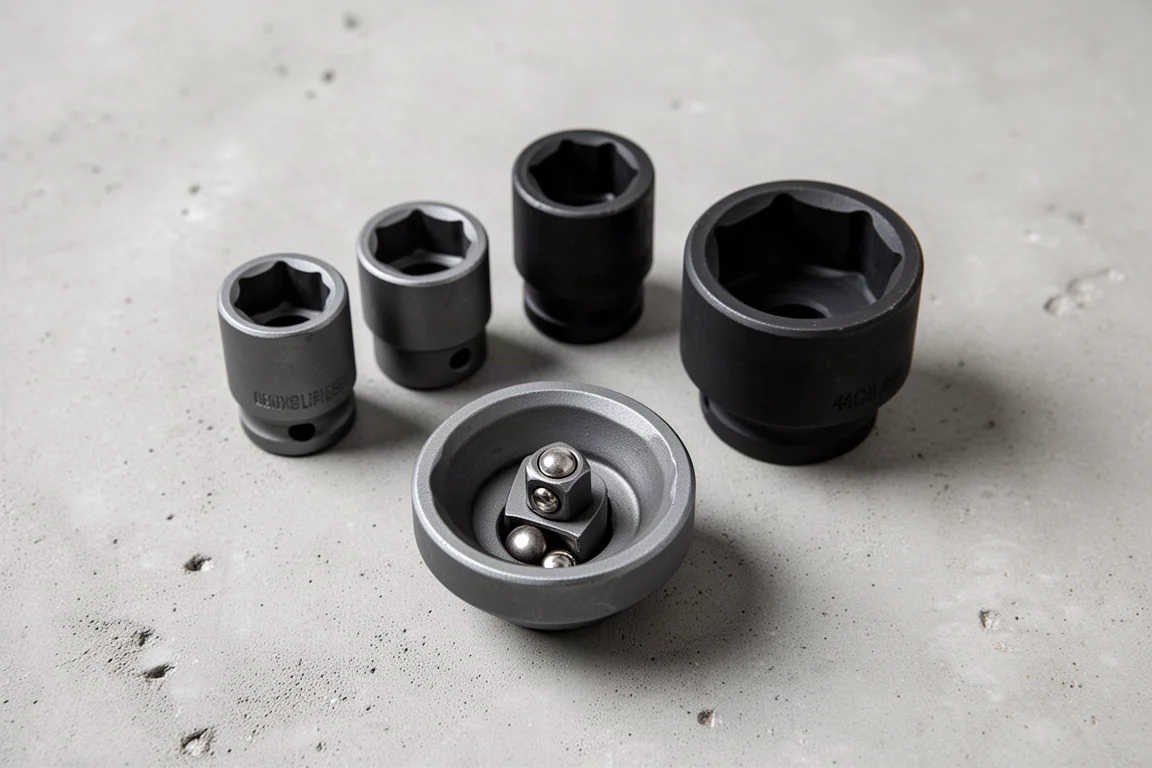

常見的購買難題是該買長筒萬向套筒還是短筒萬向套筒。邏輯其實很簡單:如果你需要長筒套筒,表示你可能已經有足夠的間隙;而既然有間隙,你多半可以用長筒套筒加萬向延長桿來替代。

這使得短筒萬向套筒通常是兩者中更實用的選擇。萬向接頭本身因為長度就已經吃掉一些間隙,再疊上一個長筒套筒,幾乎帶不來長筒加延長桿處理不了的好處。這樣也能保留彈性,讓萬向延長桿搭配任何你需要的套筒。

購買建議

如果你是在較平價的等級裡挑選,優先考慮有護圈的設計。護圈有助於維持套筒的圓度、讓橫銷不會脫落,甚至還能改善力量傳遞:當橫銷在負荷下向外推時,它會想把傳動側擠得不圓,但周圍的護圈會抵抗這種變形並承接負荷。

雷射熔接設計在高階產品上依然是穩妥的選擇,如同本文的例子所展示的,但沒有任何萬向套筒該被視為完美設計。它是一個非常實用的設計,建立在球狀接頭之上——大自然花了數百萬年打磨這種結構,至今仍需要一點人工輔助。檢查二手套筒時請留意橫銷附近區域,聆聽並感受撓曲,並認真看待任何可見的變形線。

一支昂貴且重度使用、已出現典型變形凸起的萬向套筒,在它於工作中失效之前,值得帶回經銷商評估。考慮到這個小小接頭裡塞了多少工程技術,而即使在企業層級也幾乎沒有清楚的公開說明,提出問題並分享實際使用經驗,才是買家能做的最聰明之舉。

結論

萬向接頭氣動套筒作為任何氣動工具箱中最實用、最常使用的工具之一,名聲當之無愧,但其他標籤也同樣成立:昂貴、脆弱、被濫用時很危險,而且確實常被誤解。預算購買選擇有護圈的設計,定期檢查橫銷區域,並讓短筒萬向套筒搭配你實際做的工作。
