打造專屬你的 ESP32 微型無人機：完整指南

簡介

從零開始打造一台微型無人機聽起來可能令人望而生畏，但 ESP-FLY 證明了這完全是可以實現的。這款口袋大小的四軸飛行器寬度僅 50mm，不含電池重量僅 18 g，且只需透過智慧型手機即可飛行。整個專案零件成本約 37 美元，結合了 3D 列印、電路板設計、微控制器編程以及實際飛行測試，是一個非常有成就感的組裝過程。

設計與 3D 列印機架

ESP-FLY 的機架始於 CAD 軟體。使用 Autodesk Fusion，設計中納入了所有最終將安裝於內部的元件尺寸：飛行控制器、電池、馬達與感測器。封閉式機身設計採用雙叉式機臂來支撐馬達，同時維持基本的空氣動力學。頂蓋展示了無人機的名稱，選配的第二個頂蓋則可容納 3 g 的 FPV 攝影機，適合想要第一人稱視角的玩家。

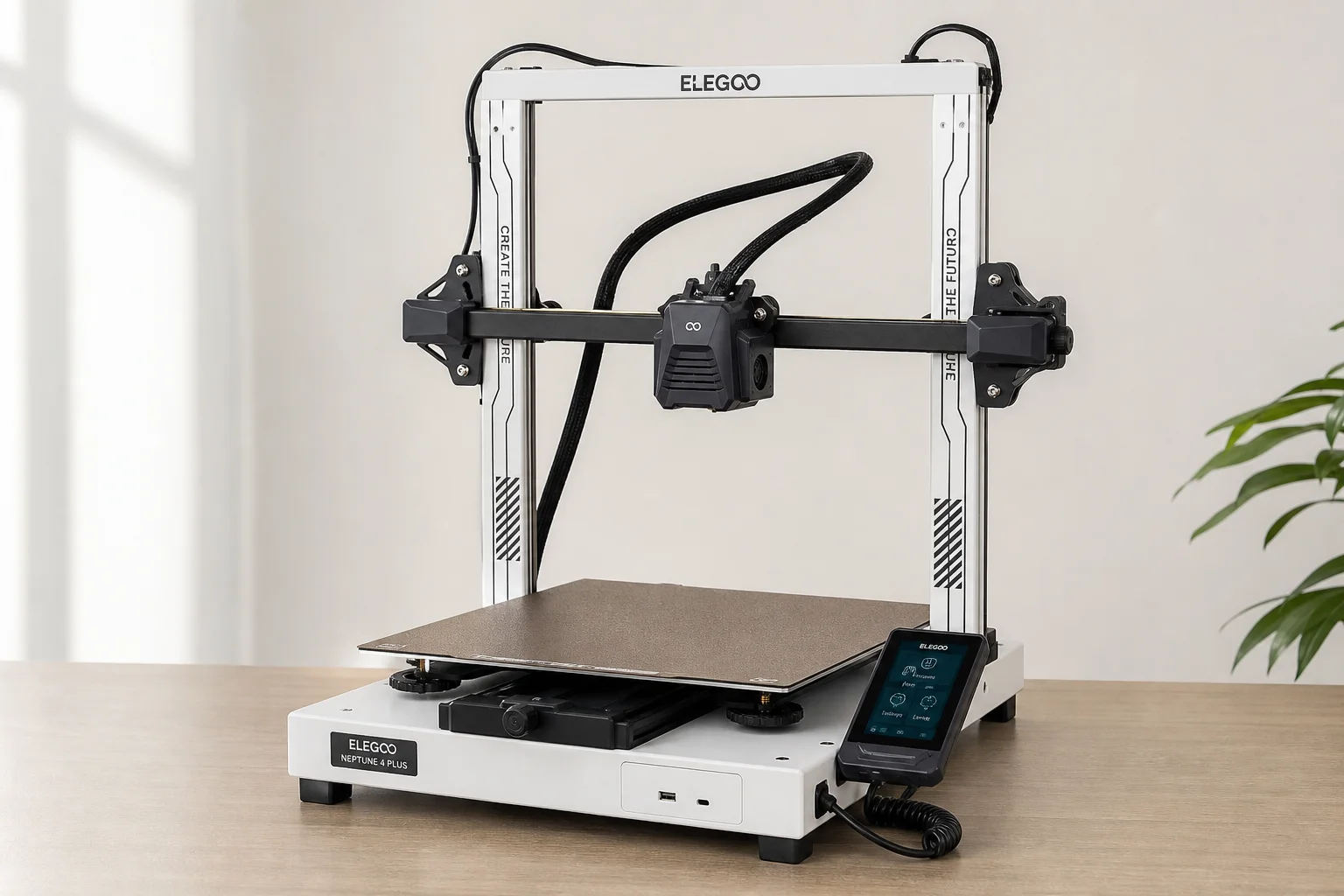

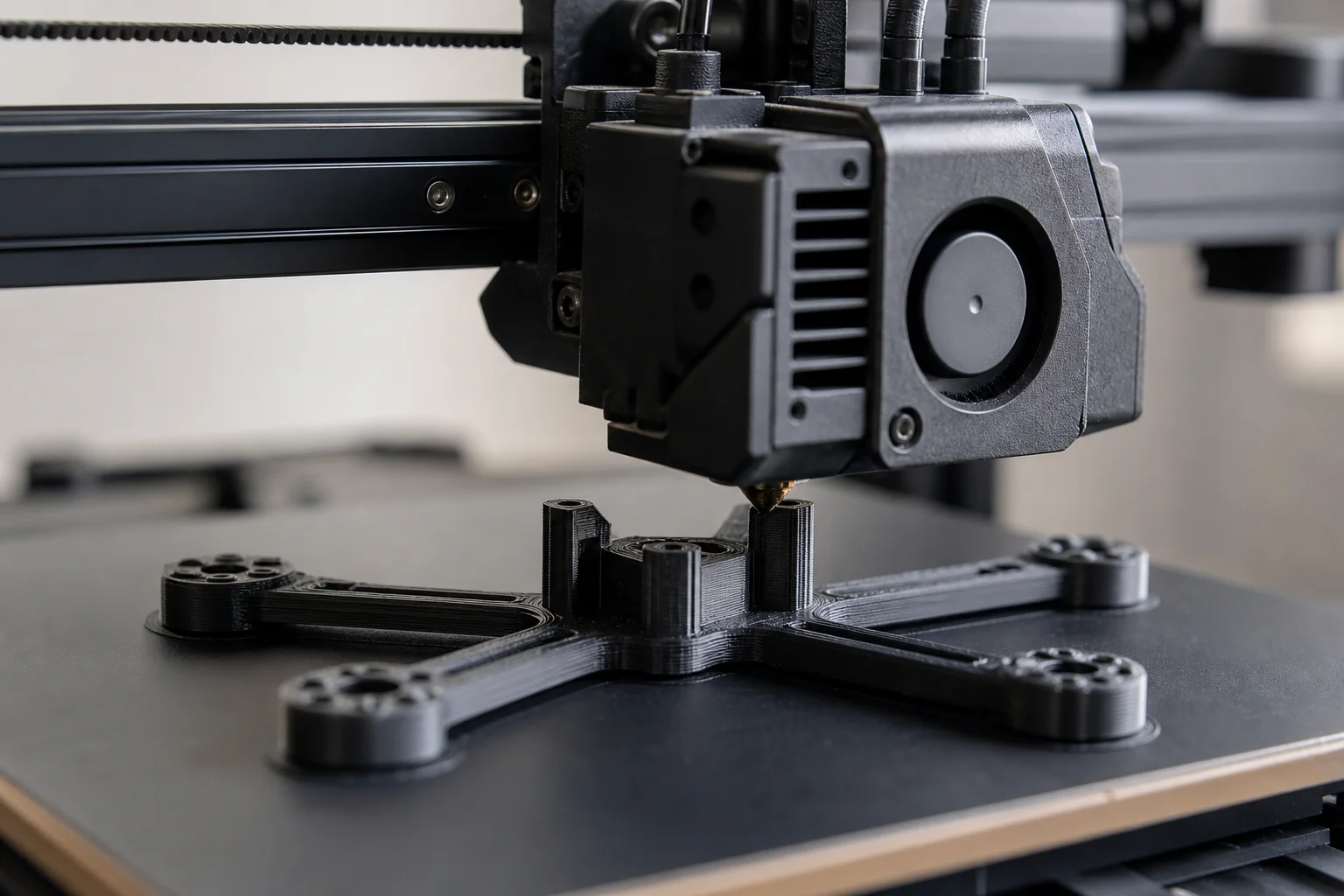

成品 STL 檔案可供下載，並附帶建議的 3D 列印設定。一旦載入切片軟體並傳送到 3D 列印機，零件列印速度非常快。高品質的列印機可在約 30 分鐘內完成所有機架零件，且不會產生拉絲、翹曲或層位移。3D 列印的機架重量約為 4 g。

對於無法使用 3D 列印機或有預算限制的人來說，還有 PVC 的替代方案。可以將五金行購買的 2 英吋 PVC 管切割、加熱並壓平為板材。使用提供的藍圖，你可以手動標記、鑽孔並切割機架零件，然後彎曲並黏合在一起。這種 DIY PVC 方法製作出的功能性機架重量約 6 g，雖然比 3D 列印版本稍重，但仍具備飛行能力。

打造電子元件：PCB 組裝

ESP-FLY 的核心是一塊客製化的四層 PCB，將運動感測器、馬達驅動器與電源分配整合在單一精巧模組中。電路板設計涉及使用具備 AI 輔助的 PCB 設計軟體來放置表面黏著元件，以簡化佈局。頂層處理運動追蹤，底層則管理馬達控制與電源。

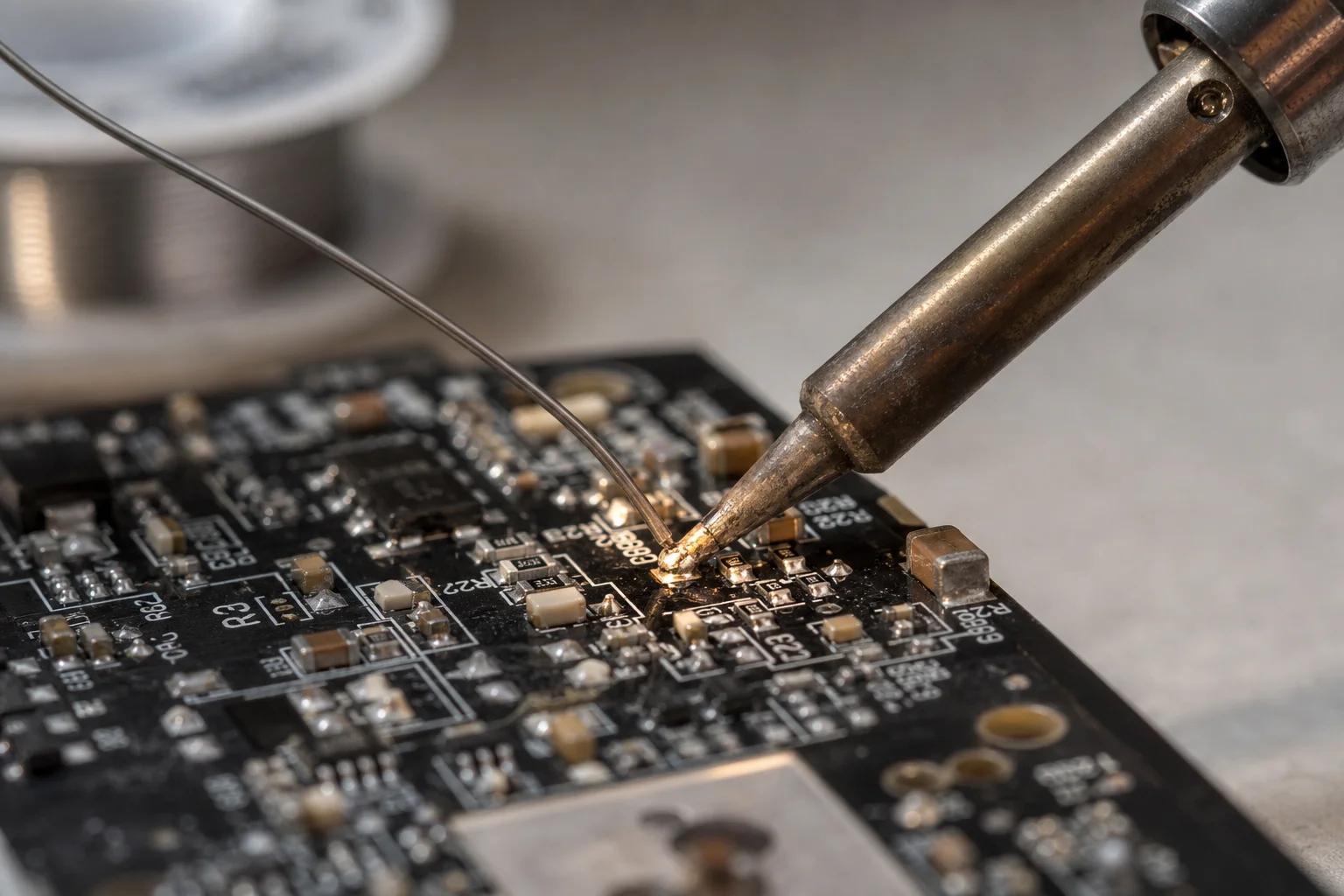

一旦匯出 Gerber 檔案，即可上傳至 PCB 製造商進行生產。成品電路板送達時已準備好進行組裝。使用 SMD 鋼板與錫膏，將元件小心放置並在加熱板上進行迴焊。完成後的感測器與馬達驅動模組重量僅 1 g，確保整體無人機輕量且高效。

對於沒有焊接設備的人，市面上也有 PCB 組裝服務。你只需上傳物料清單與貼片檔案，製造商就會交付完全組裝好、可直接使用的電路板。

安裝飛行控制器與馬達

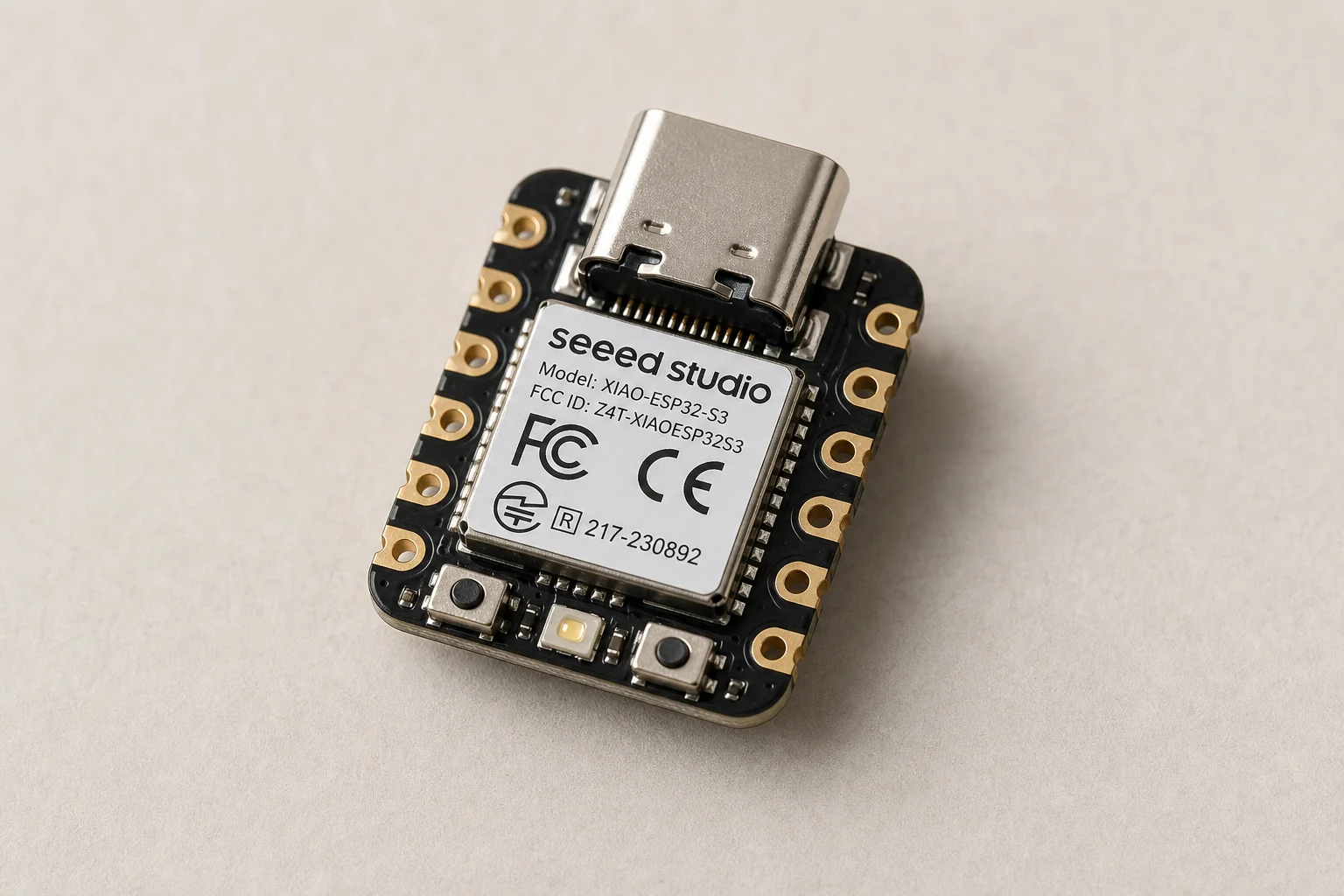

Seeed Studio XIAO ESP32S3 是這台無人機的大腦。這款拇指大小的微控制器尺寸僅 21mm x 17mm，非常適合微型無人機。儘管體積精巧，它仍具備雙核心與充足的處理能力，內建低延遲 Wi-Fi 可進行即時控制，並具備可透過 USB-C 直接充電的電池管理系統。其 100-milliamp 的功耗有助於延長飛行時間，這對輕量化飛行器至關重要。

飛行控制器堆疊透過排針安裝在 PCB 上。四個 6mm x 15mm 的無芯馬達（軸徑 0.8mm）連接到馬達驅動焊盤。兩個馬達順時針旋轉，兩個逆時針旋轉，可透過電線顏色區分。馬達線穿過機架臂上的設計孔，保持內部整潔。一條小型束帶電池綁帶可固定 150 至 300 milliamp 的 LiPo 電池，放電率至少需達 25C。

起落架由四段 25mm 的實心跳線組成，彎成 V 型並黏合在馬達座區域。Gem Fan 三葉螺旋槳安裝在馬達軸上，後方馬達使用不同顏色以利飛行時辨識方向。XIAO 的天線經過解焊、剝皮，並佈線至無人機右側，頂蓋會滑過該處。

編程與飛行你的無人機

韌體安裝使用 ESP IDF 開發框架與 Powershell 命令列。ESP Drone 韌體最初由 Espressif 建立，靈感來自 Crazyflie 專案，並燒錄至微控制器中。配置選項允許你指定晶片類型、選擇啟用的感測器與馬達，並分配其引腳。燒錄成功後，無人機將顯示「準備飛行」訊息。

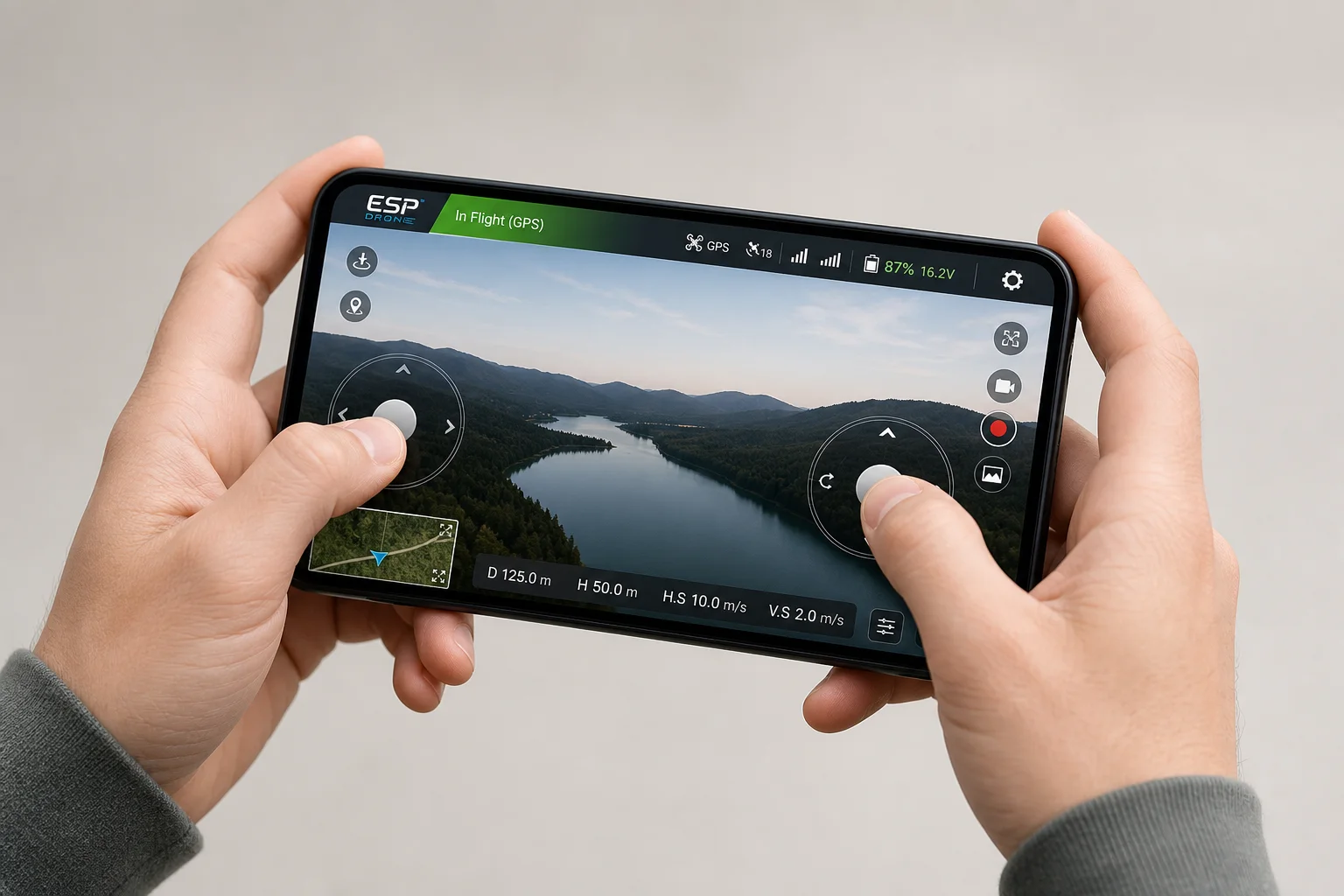

Crazyflie 客戶端軟體開啟了一個進階配置介面，你可以在其中調整飛行控制設定，例如微調速率、推力閾值與飛行模式。在水平表面校準後，無人機透過其 Wi-Fi 存取點連接到你的手機。ESP Drone 行動應用程式提供搖桿控制器介面。左搖桿控制油門與偏航，右搖桿處理俯仰與翻滾。在 250-milliamp 電池下，飛行時間可達約 5.5 分鐘，範圍超過 50 公尺。

查看 Seeed Studio XIAO ESP32S3 的更多詳細資訊

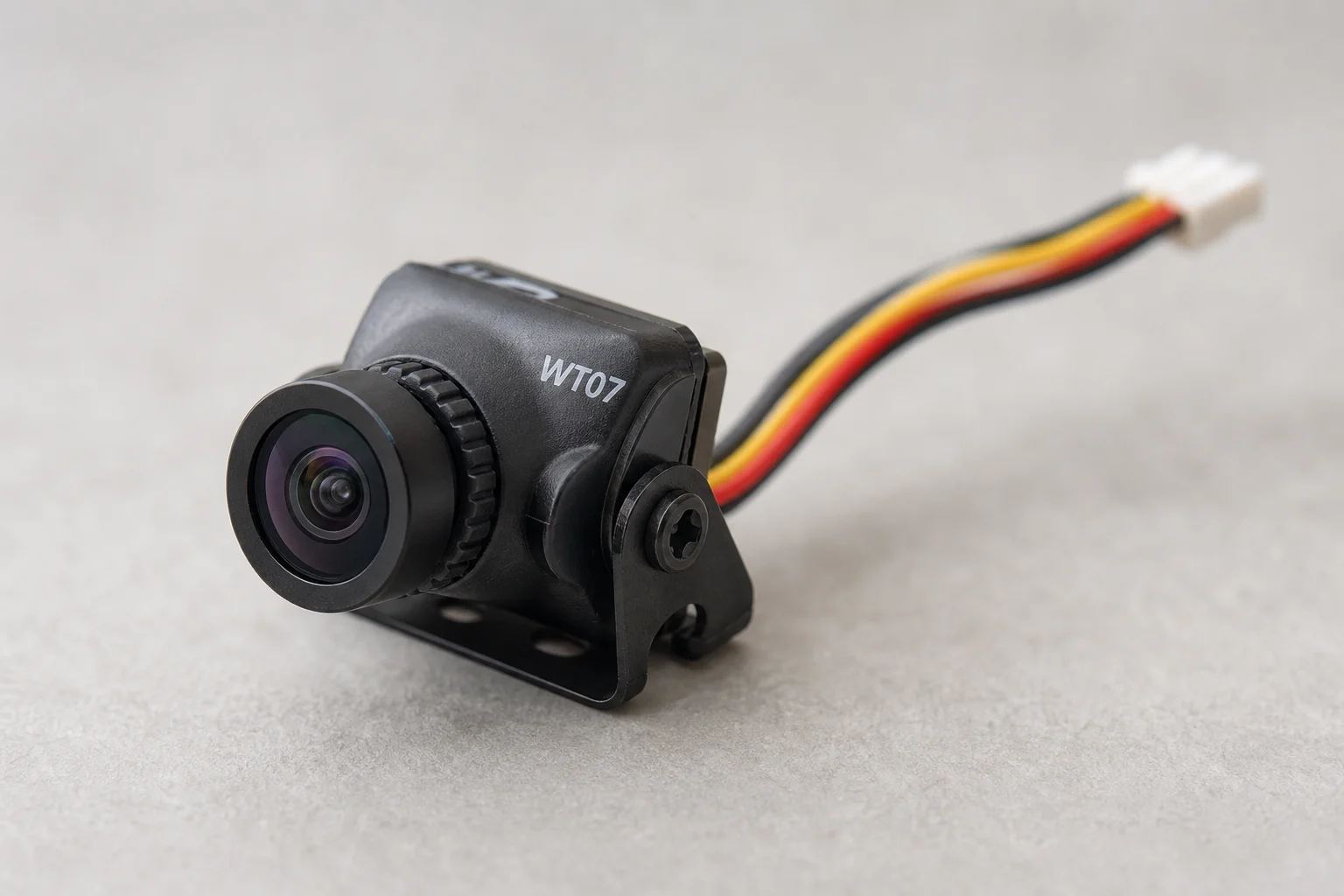

對於 FPV 愛好者，選配的 WT07 3 g 微型攝影機可安裝在第二個機架頂蓋中。攝影機連接至電池接頭，並以 5.8 GHz 頻率將影像傳輸至相容的 FPV 眼鏡，提供即時第一人稱視角，傳輸範圍超過 100 公尺。增加攝影機會減少約一分鐘的飛行時間，但開啟了沉浸式飛行的可能性。

結論

ESP-FLY 證明了對於具備基本焊接技能且能使用 3D 列印機或手工具的創客來說，打造一台功能齊全的微型無人機是觸手可及的。輕量化機架、高效飛行控制器與手機控制的結合，使其成為一個能帶來真實飛行體驗的迷人專案。無論你選擇 3D 列印還是 PVC 機架，無論是自行組裝 PCB 還是使用服務，最終成品都是一台飛行平穩且可靠的口袋型飛行器。
