緊湊型超高性能家庭影院：177 個驅動單元建構背後的器材

引言

有些房間迫你在性能與實用性之間取捨，這個房間卻不然。影院所佔空間僅 18 呎 3 吋深、15 呎寬、8 呎高，而要求說來簡單、做來卻難：在現有牆壁內將性能推到極限。

完工後的房間運行 177 個揚聲器驅動單元、一部 10,000-lumens 雷射投影機及一個 179 吋螢幕。每個組件都以性能為先作挑選，再透過入牆式構造、訂製框架及精心安排的器材位置，將其融入緊湊的空間之中。

以下將逐一介紹這項工程的主要部分、每項的選擇原因，以及有意仿效的買家在動工前應考慮的事項。

這個緊湊型影院是如何規劃的

設計工作從房間本身開始。深度 18 呎 3 吋、寬度 15 呎，觀賞距離受牆壁所限而固定，因此最大的可調節因素是螢幕尺寸。原本的 140 吋螢幕從主要座位觀看只屬一般沉浸感。將螢幕推至 179 吋後，體驗便進入極致沉浸的範圍，更接近坐在商業影院前三分一的位置。

要達到這個效果，就必須將所有揚聲器移入牆內，從而騰出地板及前牆空間容納更大的螢幕。螢幕本身透過訂製支架浮離揚聲器牆 8 吋，其後方的牆壁則填滿吸音物料，以控制從揚聲器牆反射回來的聲波。

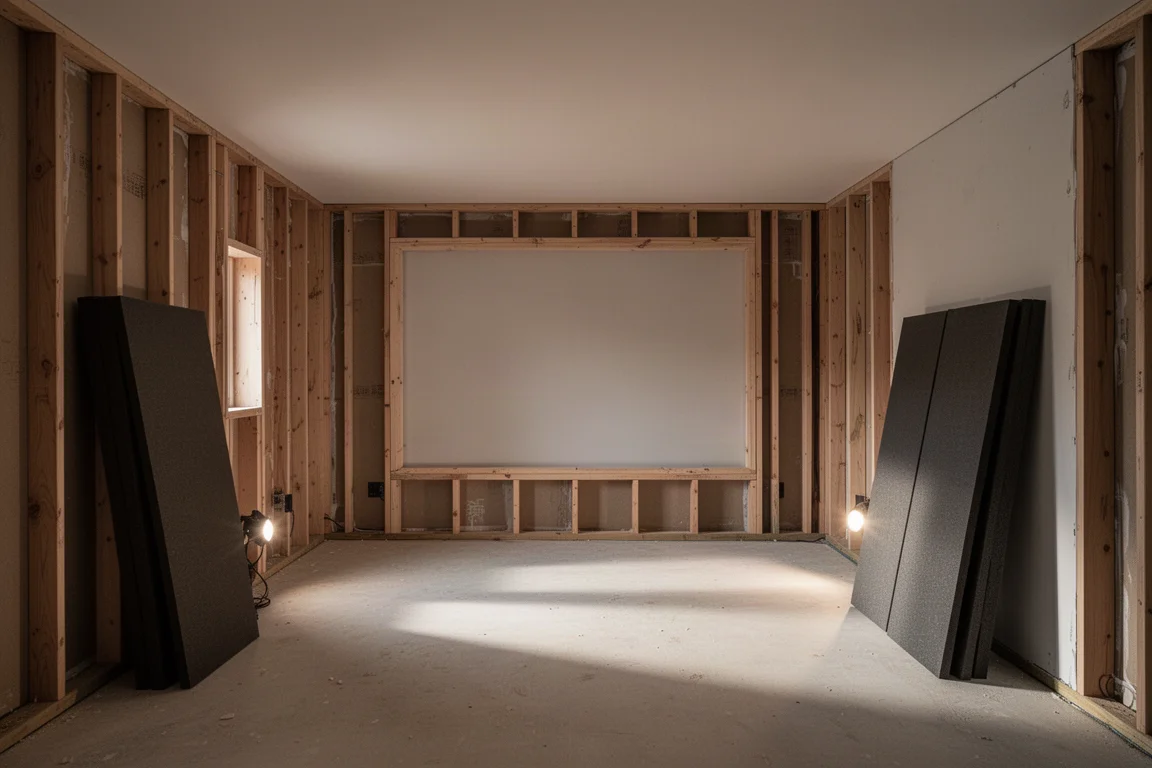

牆壁構造也依循同一邏輯。由於揚聲器將置於房間之內而非之前，房間必須按精確圖則搭建框架，而非遷就現有結構。這個決定影響了之後的一切，從螢幕尺寸到設備架可放置的位置。

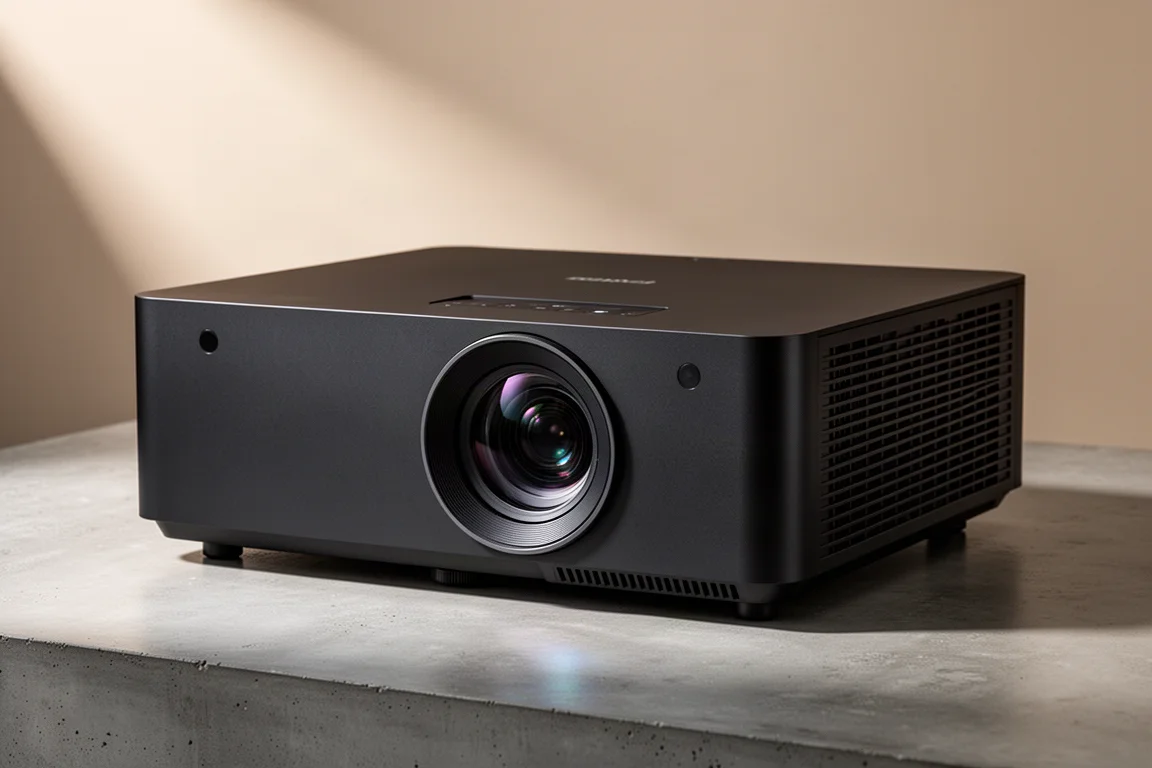

Sony GTZ380：影像系統核心的投影機

影像鏈由一部 Sony 旗艦雷射投影機開始，額定亮度為 10,000-lumens。這個輸出正是讓 179 吋螢幕在此大小的房間中可行的原因，同時亦決定了部分安裝要求：投影機為 121 磅的機身，需要專屬的 240 伏特電源插座。

高度是另一項限制。在 8 呎天花下，投影機必須放得足夠前，使其光路在射向螢幕途中越過觀眾。它安裝在專用支架上，距離天花不足四吋，而短焦鏡頭讓它可盡量置前至房間容許的位置。

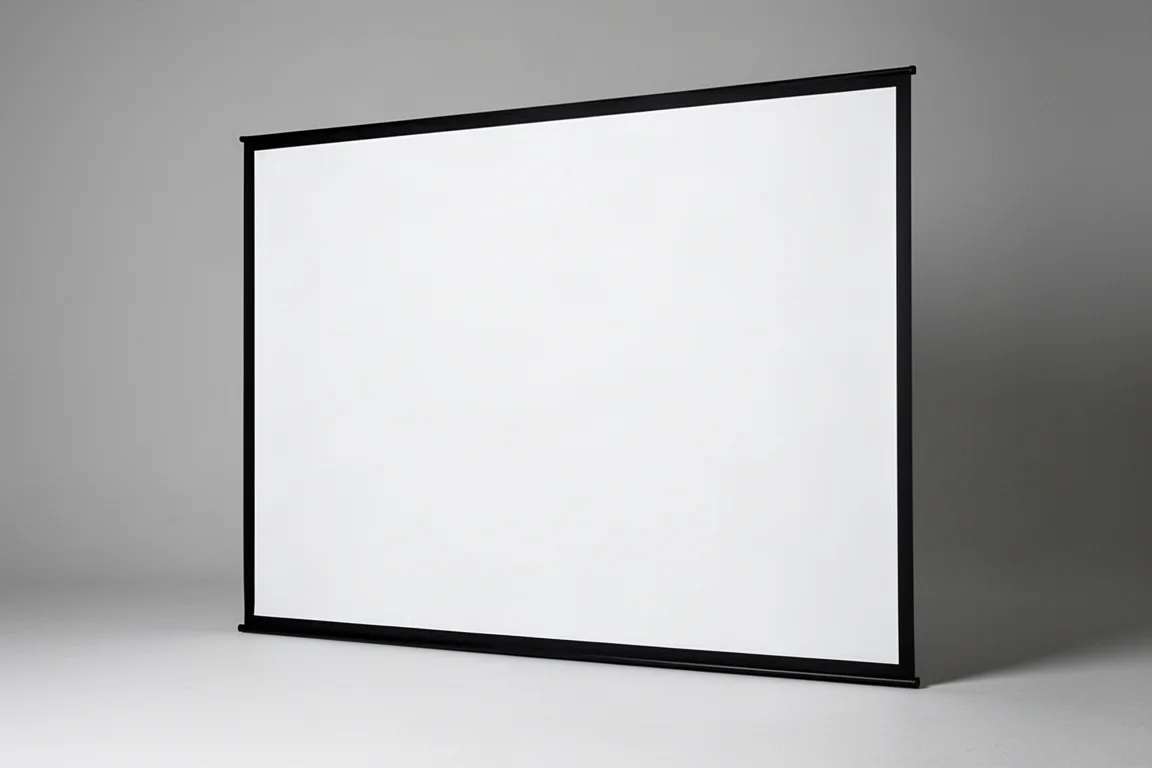

Stewart StudioTek 100：增益為一的螢幕配 Ballon Edge 邊框

既然有 10,000-lumens 可用，螢幕便可採用增益為一的物料。StudioTek 100 表面配合這部投影機，能產生強烈對比，並在螢幕全寬呈現均勻影像，沒有熱點需要遷就。

在如此緊湊的房間中，邊框同樣重要。Ballon Edge 邊框僅半吋寬，令邊界在視覺上減至最細，並將傳統邊框所佔的空間還給畫面本身。代價是精確度：由於幾乎沒有邊框可作過掃描，投影機位置及幾何設定必須準確無誤。

螢幕透過訂製支架安裝在距離揚聲器牆 8 吋的位置，為入牆揚聲器及其後方的聲學處理預留空間。

madVR Envy Extreme：影像處理與 HDR 色調映射

在處理器與投影機之間設有一部外置影像處理器。它接收環繞處理器的 HDMI 輸出，套用其處理，再將結果傳送至投影機。

這裡有兩項功能最為重要。第一，HDR 色調映射：將螢幕的實測亮度（以 nits 為單位）輸入處理器，使其能將 HDR 內容映射至投影機的實際光輸出。第二，畫面比例管理：處理器會自動偵測寬螢幕素材並調整所送出的影像，因此投影機本身無需變焦。字幕也在同一過程中處理，字幕消失後畫面便回復至完整 2.4。

對於 16:9 素材，非線性拉伸模式可填滿整個螢幕寬度，畫面中央幾乎不變，拉伸集中於邊緣。

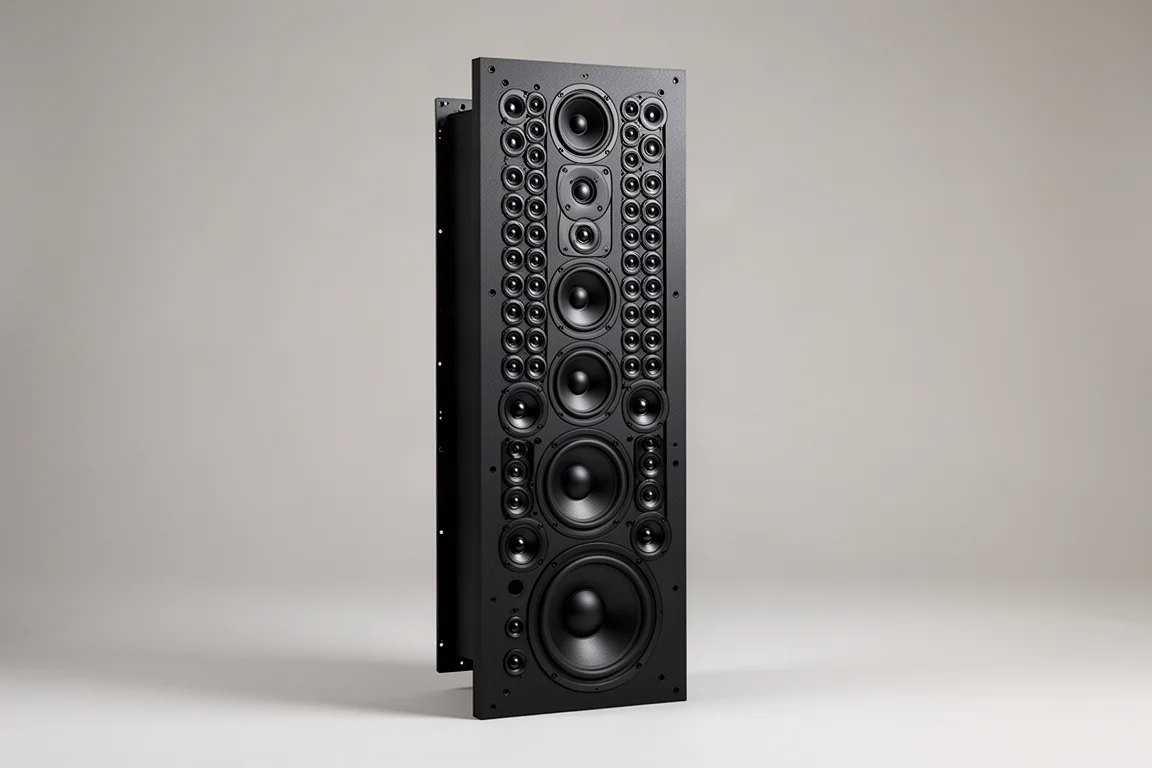

MartinLogan Statement 40XW：旗艦級入牆前置聲場

前置三個聲道採用 MartinLogan 的旗艦入牆揚聲器，此型號承襲品牌頂級座地設計的技術。每個揚聲器包含 40 個驅動單元：16 個高音單元、16 個 3.5 吋中音單元及八個 6.5 吋低音單元。

這些是線音源揚聲器。有別於從單點輻射，每個揚聲器產生一道垂直的聲音線，並具備受控的擴散。摺疊式氣動高音單元在垂直面上管理擴散，同時提供 80 度的水平擴散，將更多能量送往座位，較少散入房間其餘部分。

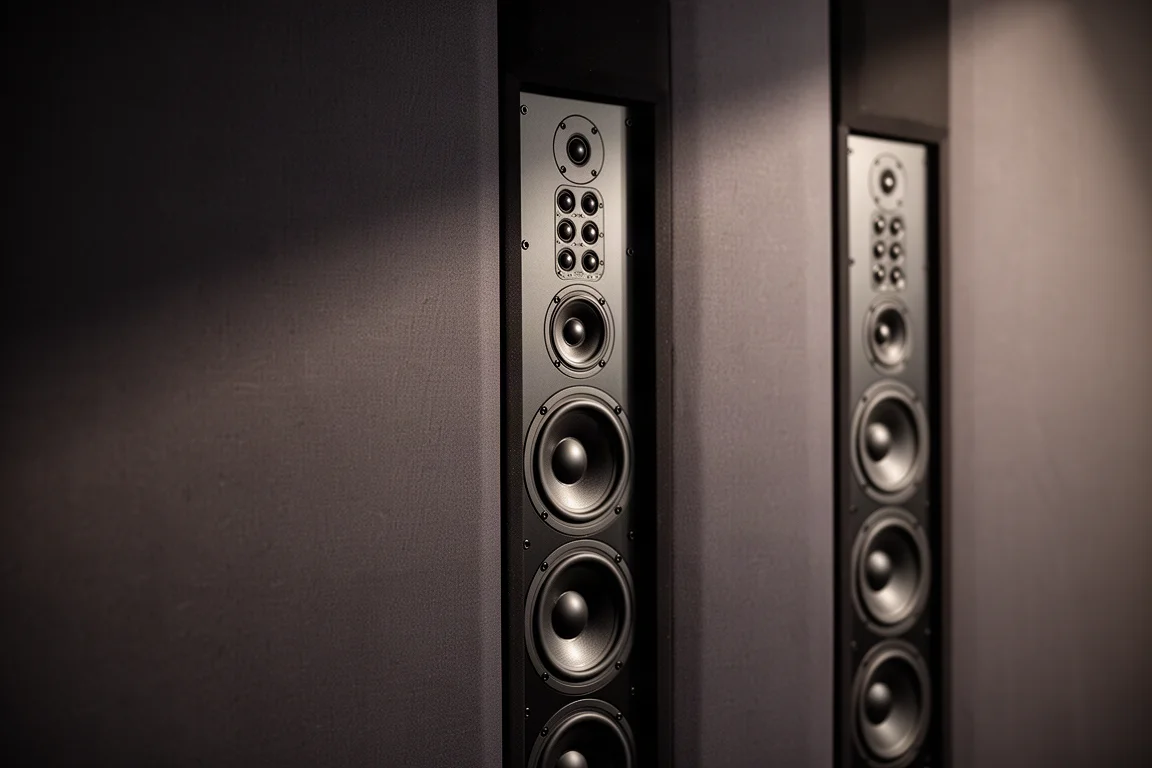

安裝它們是這項工程最困難的部分。每個揚聲器需要一個七呎的背箱，而背箱置於承重牆正前方的假牆內。舊牆被拆除並按精確設計重建，以便將背箱框架在內，並讓石膏板能與之平整接合。背箱將揚聲器與牆壁結構隔離及去耦，而安裝到位後實際上已無剩餘間隙。

其餘床層聲道也依循同一做法，設有四個側環繞揚聲器及一對後環繞，同樣採用匹配的摺疊式氣動高音單元、中音單元及低音單元。

回報是一個在低音量下依然穩定、同時仍具備餘裕應付最響亮效果的後置聲場。結像表現出色，揚聲器從最微細的細節到全規模的衝擊都能瞬間切換，正是這種特質賦予房間規模感。

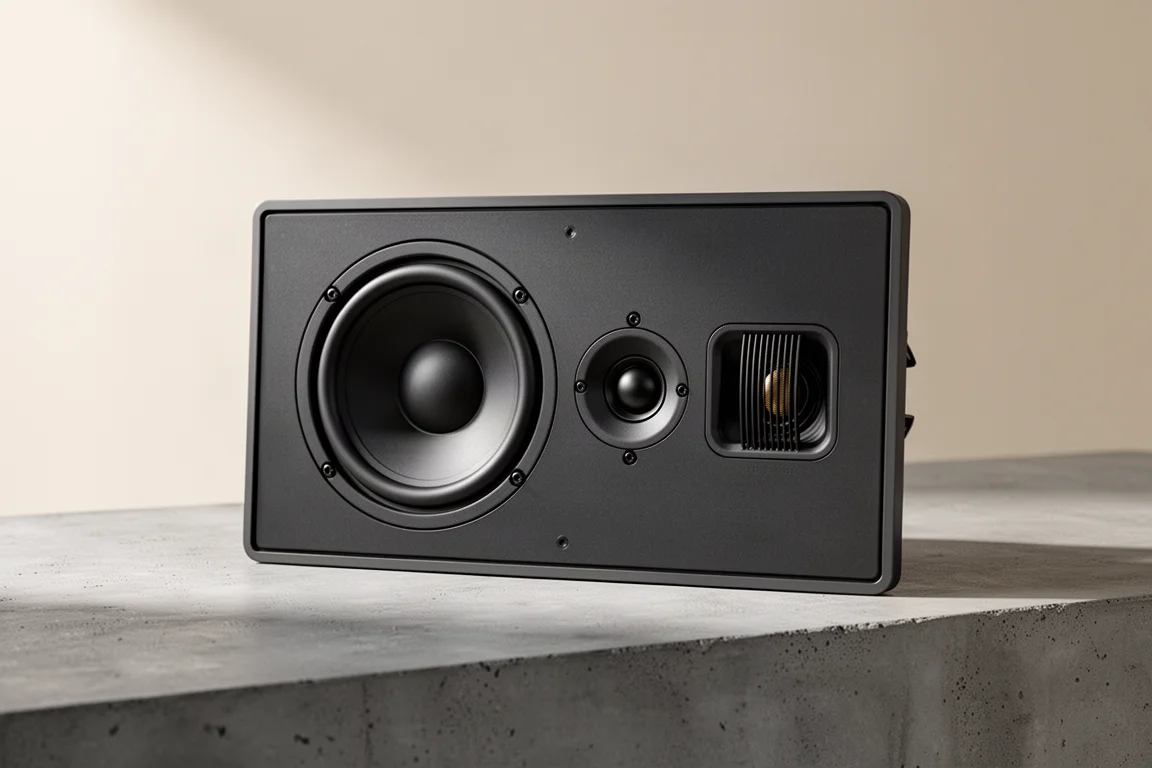

MartinLogan Sistine 4XC：天花上六個 Atmos 聲道

六個天空聲道採用 MartinLogan Sistine 4XC，這是一款入天花揚聲器，配備 8 吋低音單元、一個中音單元及一個摺疊式氣動高音單元。使用與系統其餘部分相同類型的高音單元，令天空層與床層在音色上保持一致，這在效果從耳平高度轉移至頭頂時尤為重要。

這令 MartinLogan 驅動單元總數達到 174 個，分佈於前置聲場、環繞、後環繞及天花。連同超低音揚聲器，房間共運行 177 個驅動單元。

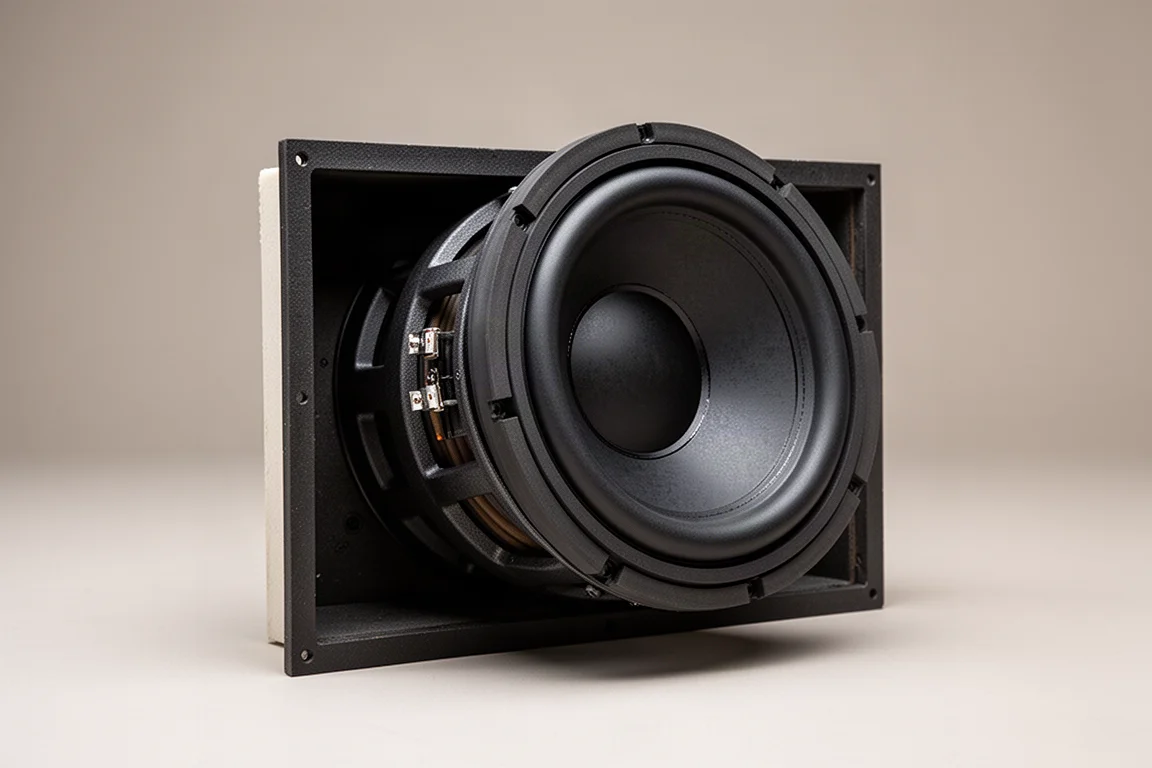

JL Audio 超低音揚聲器：前後入牆低頻

低頻來自三個超低音揚聲器：前牆兩個 13.5 吋入牆單元，以及房間後方一個 13 吋 Fathom。螢幕後方的前牆深度經精確設計，恰好足以同時容納入牆超低音揚聲器與 Statement 揚聲器。

後方超低音揚聲器比前方一對更接近主要聆聽位置，因此其訊號經相位延遲以與系統其餘部分對齊。這一步正是讓低頻在座位區內保持連貫、而非從後方獨立撲至的關鍵。

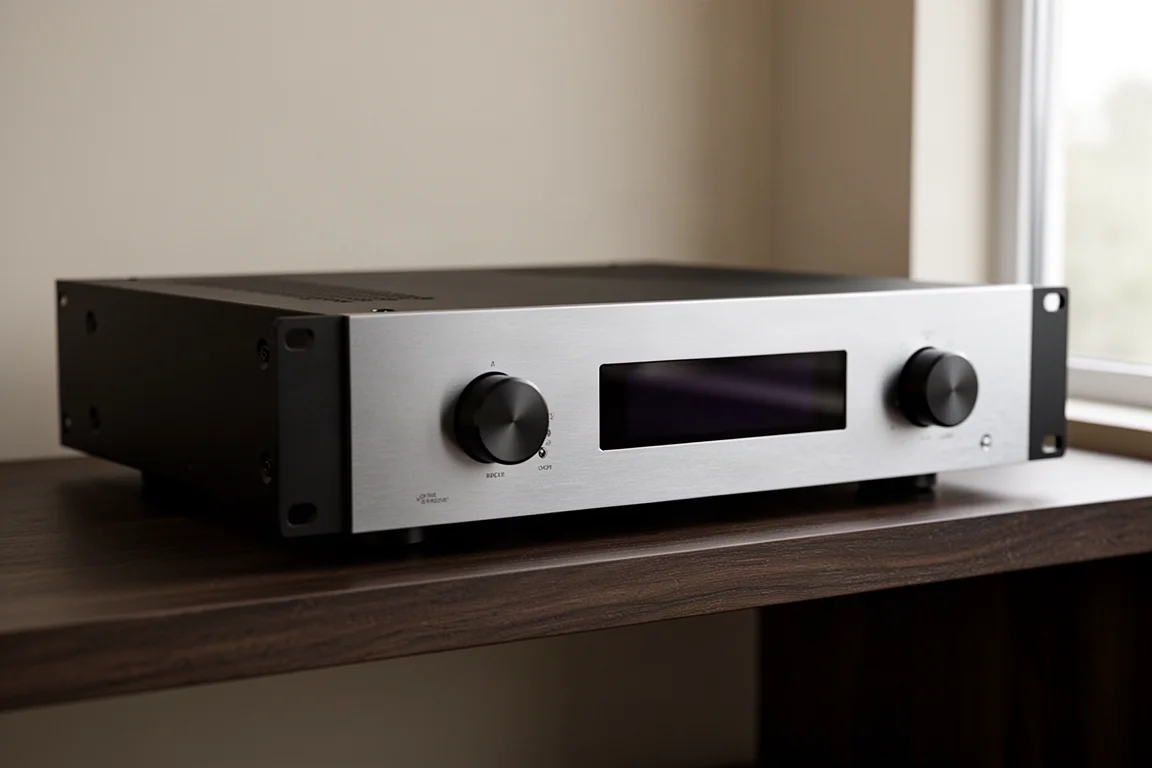

McIntosh MX170：處理器與 RoomPerfect 校正

環繞處理器是系統的大腦。它切換訊源、解碼，並同時餵送影像處理器與放大器，內置 RoomPerfect 空間校正。

校正依循刻意安排的次序：先處理超低音揚聲器，再進行完整空間校正。由於設備架位於屋內另一樓層，超低音校正先在影院內以麥克風進行，然後從設備架完成。

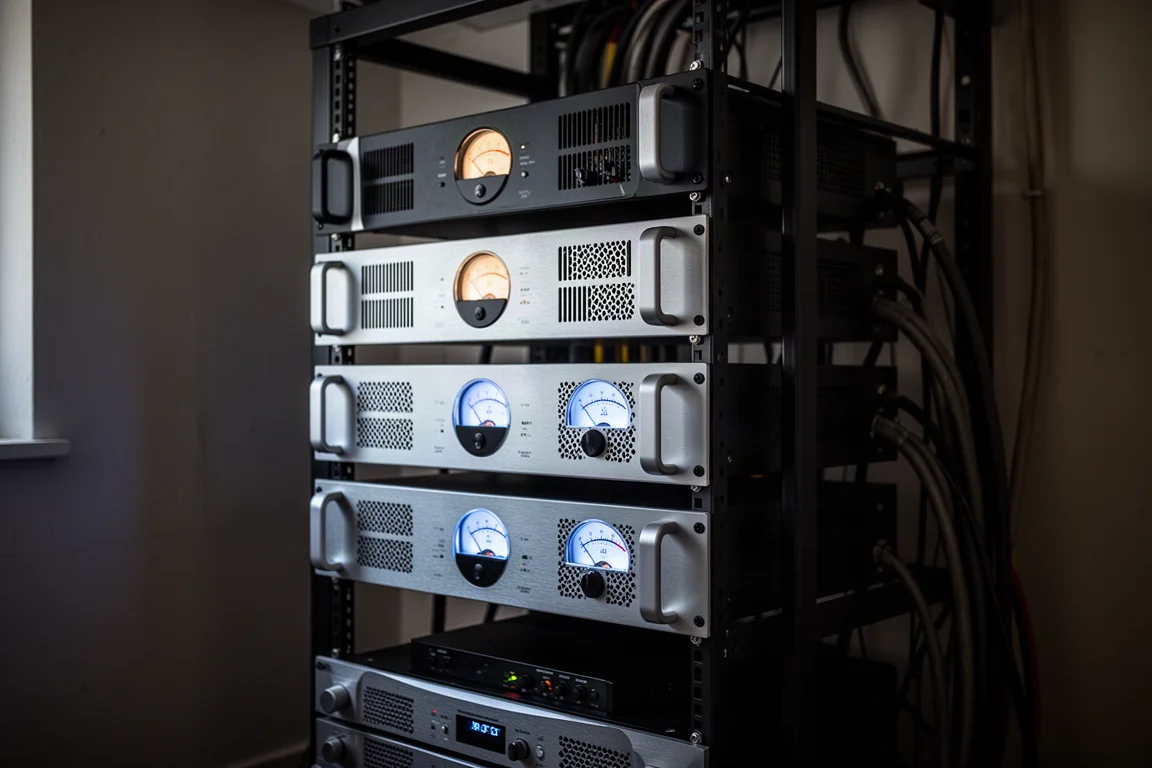

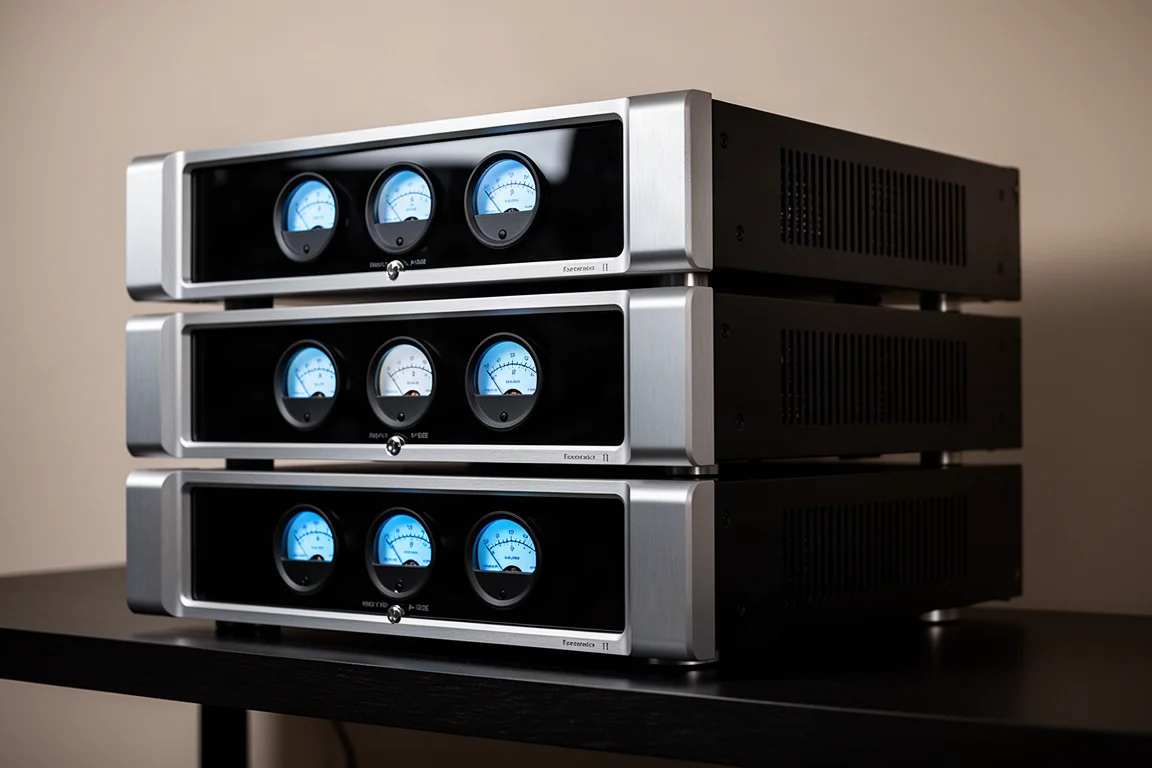

McIntosh 放大器組合：MC402、MC255 及 MI254

放大功能按聲道組別劃分，而非由單一多聲道機箱處理。一部 MC402 驅動左、右聲道，令兩聲道聆聽享有與系統其餘部分相同的功率。一部 MC255 為中置及環繞揚聲器供電。兩部 MI254 放大器則涵蓋 Atmos 及後置聲道。

全部均在美國製造。如此分擔負載亦讓每部放大器與其所驅動的揚聲器相匹配，這在擁有如此多驅動單元的系統中是一項實質優勢。

對於計劃興建類似房間的人，放大器數量及聲道分配值得及早敲定。它們遠在首個揚聲器吊裝之前，就已決定設備架深度、通風及電路需求。

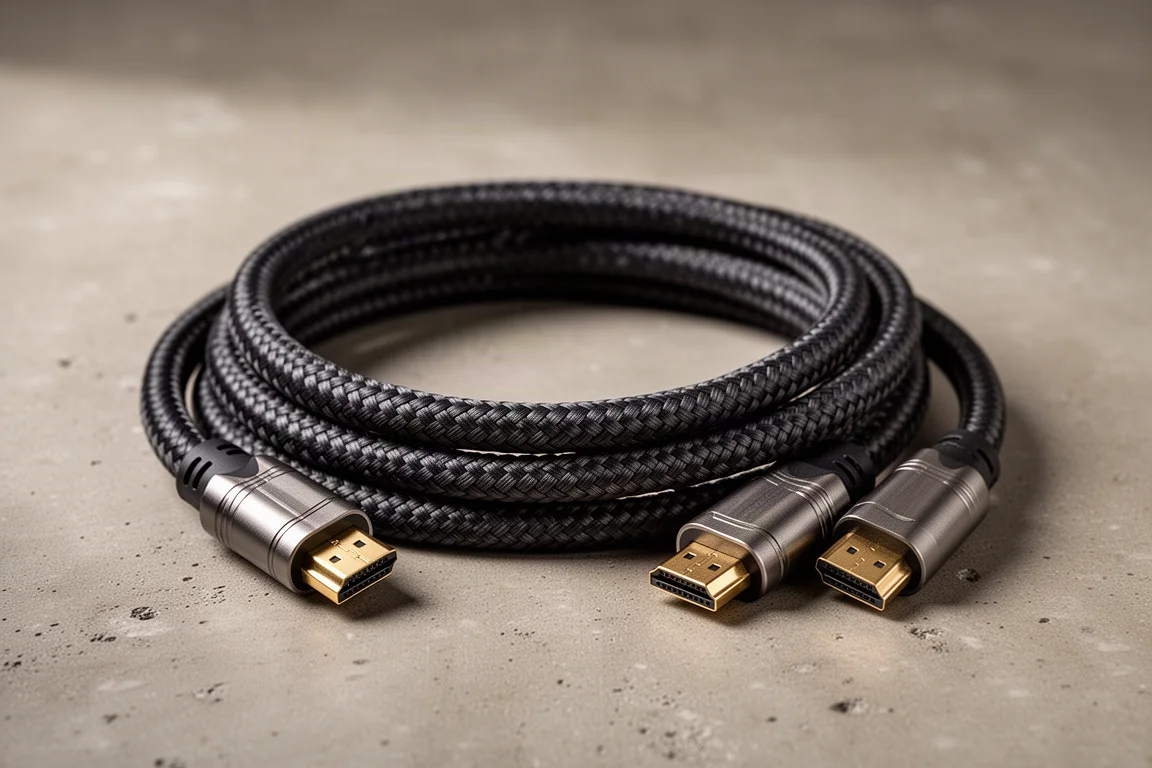

AudioQuest Cherry Cola HDMI：可靠的 100 呎傳輸

由於設備架位於另一樓層，影院需要約 100 呎的 HDMI 傳輸。這個距離正是長線材傳輸變得困難之處。多個聲稱能應付此距離的方案，在實際應用中並不可靠。

工程最終採用一條 30 米 AudioQuest Cherry Cola HDMI 線材，自安裝以來表現可靠。系統其餘部分亦全面使用 AudioQuest HDMI 線材。

Kaleidescape：位元完美播放與無損音訊

這個影院的訊源是一部 Kaleidescape 電影播放機，向鏈中其餘部分傳送位元完美影像及無損音訊。其媒體庫顯示已下載的電影，提供場景級選取，並可從上次播放處繼續。

系統控制將一切串連起來。單一指令即可開啟投影機、環繞處理器、影像處理器及播放機，調暗房間燈光，並交予控制權供瀏覽。關閉房間只需再按一個按鈕。

整體購買建議

這樣的房間是按特定次序興建的，而次序比任何單一組件都更重要。

先從房間尺寸及座位位置開始，因為它們決定了最大螢幕尺寸及你實際可達到的沉浸感。螢幕尺寸繼而帶動投影機亮度：179 吋的增益為一螢幕需要具備強勁光輸出的投影機，而該投影機需要電力供應、安裝硬件及鏡頭配合房間。在挑選任何器材之前，可先用免費的家庭影院設計工具，模擬螢幕尺寸與觀賞距離的關係。

音響依循同一邏輯。入牆揚聲器騰出大螢幕所需的空間，但同時需要牆壁構造與每個揚聲器背箱的尺寸完全吻合，這就是為何框架圖則要在清拆開始前繪製。超低音揚聲器位置、放大器聲道分配及線材路徑應在同一階段決定，尤其當設備架將置於另一房間時。

如果你正計劃類似項目，請先完成設計才購買任何東西。先敲定房間、螢幕尺寸及揚聲器佈局，正是讓緊湊空間表現得像大得多空間的關鍵。

結論

緊湊房間中的影院性能，歸根究柢在於配合。這個系統中每一件器材都以輸出為先作選擇，再透過訂製框架、訂製螢幕支架、低調投影機支架及精心規劃的線材路徑安裝。

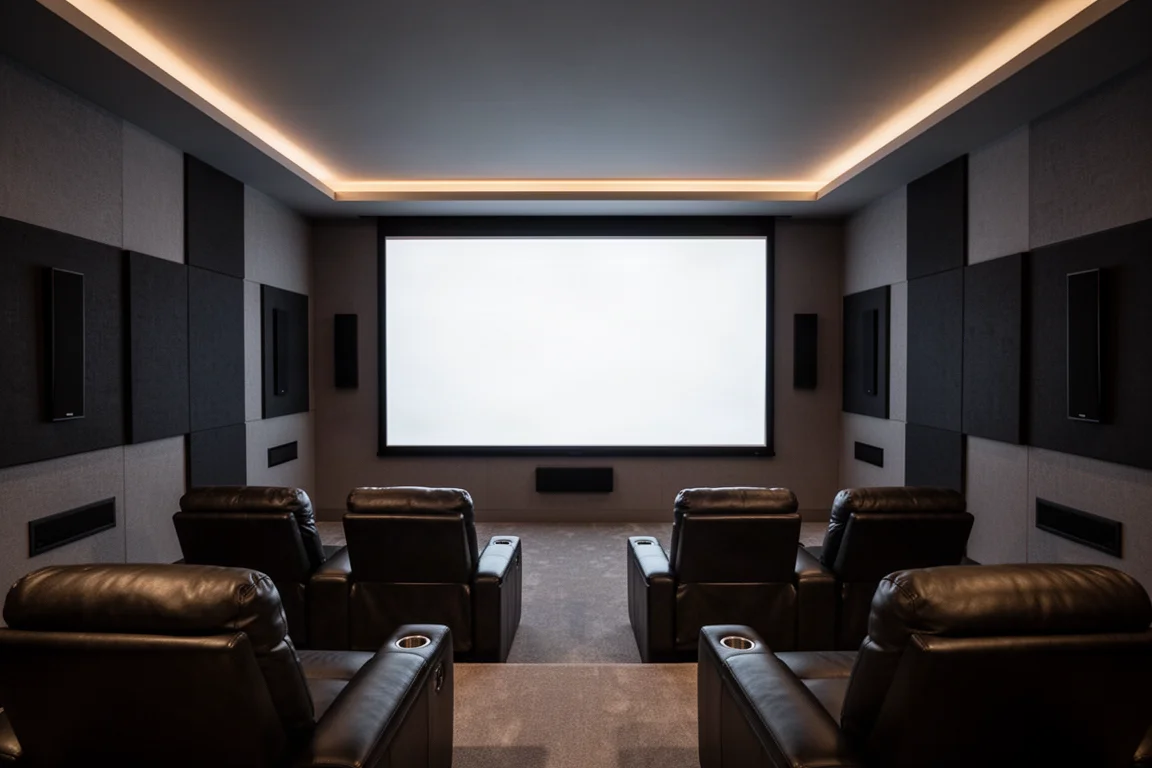

成果是一個 18 呎 3 吋乘 15 呎乘 8 呎的房間，運行 179 吋螢幕、10,000-lumens、177 個驅動單元，以及圍繞位元完美播放建構的訊源鏈。對於任何考慮升級的人，當中的啟示是：房間規劃與組件清單必須從一開始就一同設計。
