Análise do Yamaha C-5000 e M-5000: Por Dentro da Série 5000

Introdução

A Série 5000 da Yamaha é um carro-chefe analógico de dois componentes: o pré-amplificador C-5000 e o amplificador de potência M-5000. Ambos são construídos em torno de uma única ideia de engenharia, um caminho de sinal diferencial totalmente balanceado que vai da entrada até o estágio de saída, e ambos estão alojados em chassis que pesam muito mais do que suas potências modestas sugerem.

O C-5000 é um pré-amplificador de nível de linha que pesa cerca de 23 kg, mais do que muitos amplificadores de potência. O M-5000 tem potência nominal conservadora de 100 watts por canal em 8 ohms, mas foi construído para entregar mais potência à medida que a impedância das caixas cai e para manter uma resposta de frequência plana independentemente da carga.

Este guia percorre o que cada componente faz, as decisões de design por trás dele e quem obtém o máximo valor do par.

Prioridades de Design Compartilhadas em Toda a Série 5000

A transmissão balanceada é a base. Executar um sinal de forma diferencial cancela grande parte do ruído captado das linhas de energia e da interferência irradiada produzida por outros dispositivos elétricos, e esse ruído seria amplificado junto com a música. Na Série 5000, o caminho balanceado não se limita ao conector de entrada: ele continua pelos estágios de ganho e chega ao estágio de saída.

Essa abordagem é cara. Um design totalmente diferencial praticamente dobra a contagem de componentes e a complexidade do circuito, motivo pelo qual muitos fabricantes não chegam a adotá-lo. A Yamaha o leva adiante com componentes discretos, e o C-5000 não usa nenhum amplificador operacional.

A largura de banda é a segunda prioridade. O M-5000 é um amplificador linear, e não um design de chaveamento, o que lhe permite permanecer plano até 100 kHz. Amplificadores de chaveamento geralmente precisam lidar com altas frequências de chaveamento e filtragem na saída, e sua largura de banda útil normalmente para em algum ponto entre 20 e 40 kHz. Como empresa que fabrica instrumentos musicais, a Yamaha define o objetivo como baixa distorção na mais ampla faixa de frequência possível, para que a música mantenha seu caráter natural.

Pré-amplificador Yamaha C-5000: Um Pré-amplificador Analógico Totalmente Balanceado

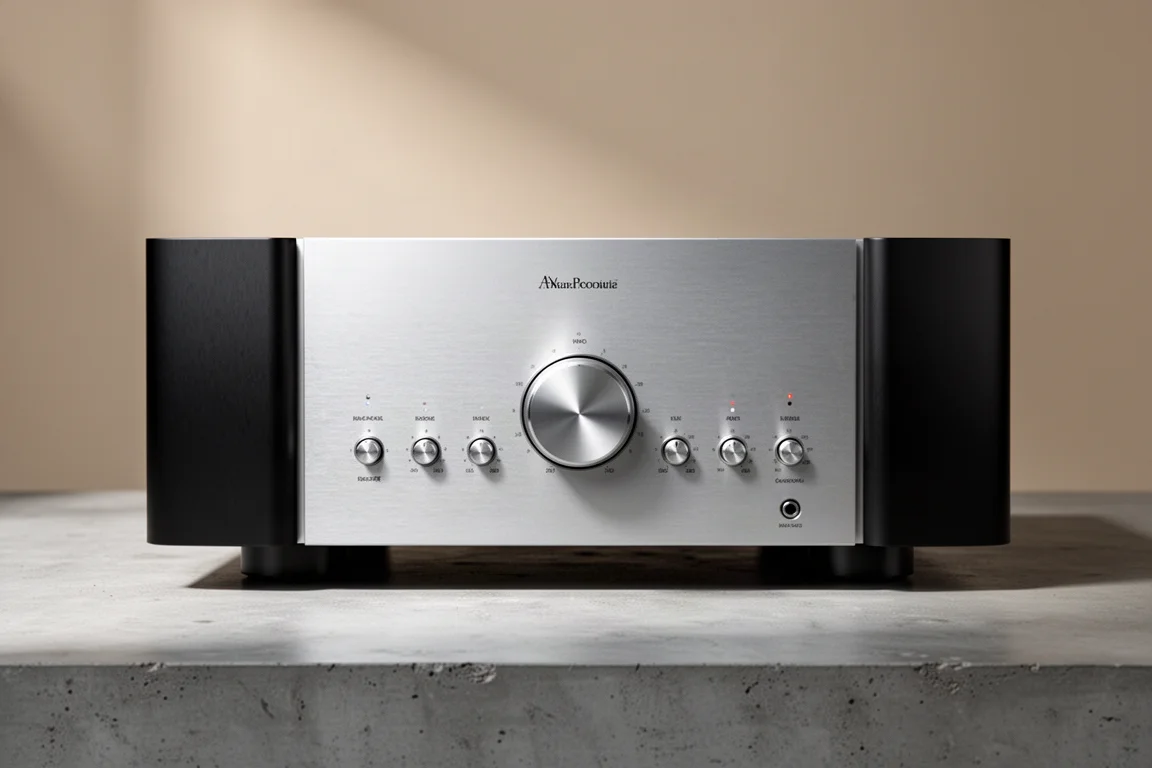

O C-5000 começa com um painel frontal em alumínio escovado e um layout de controles deliberadamente simétrico, e continua com um chassi que parece mais um invólucro de nível militar do que um equipamento de áudio de consumo típico. Quase 23 kg de pré-amplificador é incomum, e essa massa está lá por um motivo.

Internamente, o pré-amplificador é totalmente balanceado e diferencial da entrada à saída. Duas placas ficam em um arranjo espelhado: um canal ocupa a placa superior e o segundo canal fica logo abaixo dela com os mesmos componentes, de modo que o sinal percorre comprimentos de trilha idênticos nas duas metades. Cada canal tem sua própria fonte de alimentação e seu próprio transformador toroidal.

Não há seção digital. O C-5000 é um componente analógico sem DAC interno, e inclui um estágio fonográfico de alta qualidade projetado para combinar com a vitrola da Série 5000. A Yamaha também oferece um CD player combinando na mesma série para quem precisa de reprodução digital. O ruído residual é especificado abaixo de três microvolts, e o preço de varejo é cerca de US$ 10.000.

Por Dentro do C-5000: Layout com Canais Separados e Aterramento em Cobre

A parte inferior do chassi do C-5000 é de cobre. O cobre é usado para reduzir resistência e impedância, e manter essa impedância baixa importa porque o nível de terra é a referência de tensão para todo o circuito. Se a referência de terra se desloca, o ruído sobre ela influencia todos os estágios a jusante. Um terra estável e de baixa impedância mantém essa referência firme.

A combinação de uma topologia totalmente balanceada, fontes de alimentação com canais separados e um plano de terra em cobre produz um piso de ruído extremamente baixo. Sem nenhum sinal passando pelo pré-amplificador, praticamente nada é audível no tweeter, que é o benefício prático de toda essa simetria e blindagem.

Essa quietude não é um truque. Um piso de ruído baixo é o que permite que detalhes finos e pequenas variações dinâmicas de uma gravação permaneçam intactos, e é a razão pela qual um pré-amplificador nesse nível soa limpo mesmo quando o volume é muito alto.

Amplificador de Potência Yamaha M-5000: Potência Linear com Saída Balanceada Flutuante

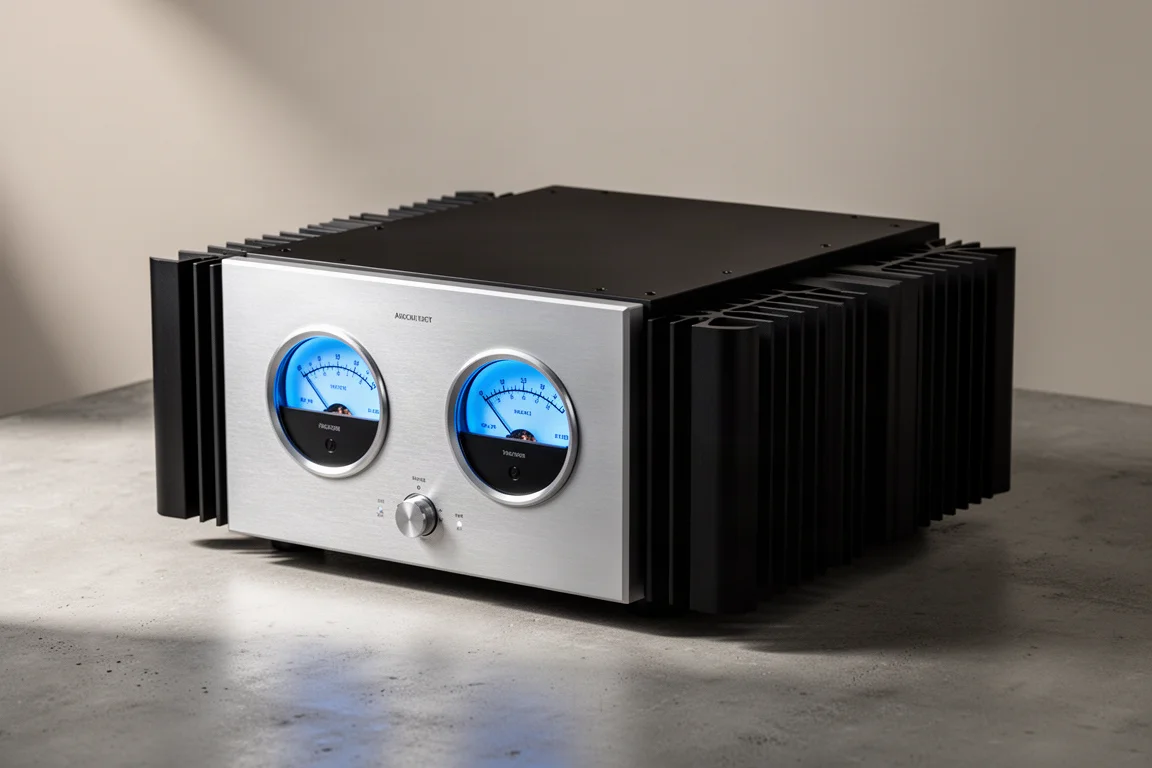

O M-5000 parece o que é: um grande amplificador de potência de dois canais com dissipadores substanciais e uma fonte de alimentação à altura. Ele tem potência nominal de 100 watts por canal em 8 ohms, e as especificações da Yamaha são conservadoras, citadas a um baixo nível de distorção. À medida que a impedância das caixas cai, o amplificador entrega mais potência, o que é a marca de uma fonte robusta e bem regulada.

A fonte em si usa quatro capacitores grandes e um transformador toroidal do tipo usado no MX-5000, um amplificador de onze canais, então há considerável reserva disponível. Essa regulação é o que mantém o amplificador equilibrado com material denso, como uma gravação de big band, em que muitos instrumentos consomem corrente ao mesmo tempo.

O estágio de saída é a parte mais incomum. É um design flutuante e balanceado: as saídas para as caixas são completamente flutuantes em relação ao terra e, em vez do arranjo push-pull usual, tanto a metade positiva quanto a negativa do sinal são acionadas em push e pull usando os mesmos MOSFETs. Como as duas metades do circuito são casadas, o offset DC é menor e o desempenho de distorção melhora.

Por ser um amplificador linear, o M-5000 permanece plano até 100 kHz e sua resposta de frequência fica essencialmente inalterada quer ele esteja acionando uma caixa de 8 ohms, uma de 4 ohms ou uma carga mais complexa. Dentro da faixa de áudio, a resposta permanece perfeitamente plana, o que é uma vantagem significativa para quem tem caixas exigentes. O preço de varejo é cerca de US$ 10.000.

Medidores VU, Pés e Acabamento do Chassi

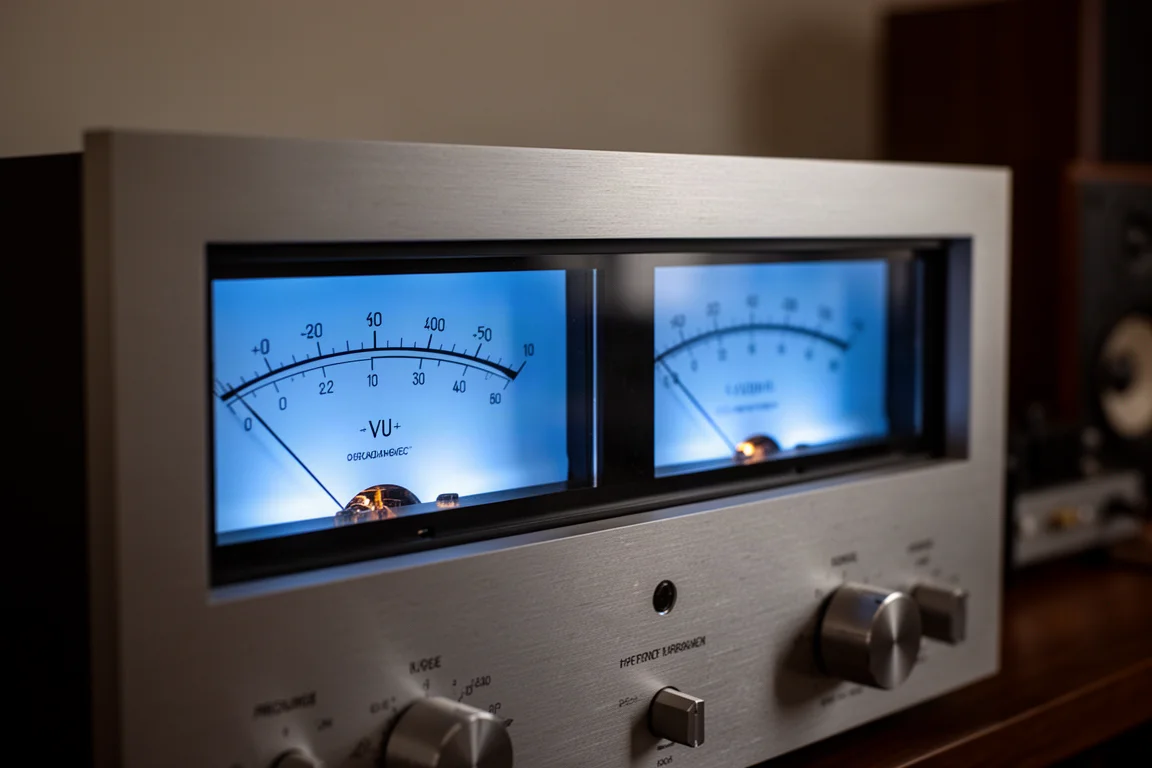

O M-5000 traz dois grandes medidores VU azuis, um recurso que praticamente desapareceu da eletrônica moderna. O vidro que os cobre tem 5 mm de espessura e é feito no Japão, e os medidores podem ser alternados para exibir níveis de pico ou o sinal contínuo, para que você acompanhe a dinâmica da forma que preferir.

A qualidade de construção se estende às peças que você raramente vê. As placas superiores e os painéis frontais do chassi são de alumínio espesso, e os pés são usinados, e não simples pontas: cada pé tem amortecimento interno e uma cobertura, o que ajuda a limitar a vibração mecânica que chega aos circuitos.

Nada aqui é decorativo por si só. Painéis rígidos e não ressonantes e pés amortecidos existem para manter a energia mecânica fora dos circuitos analógicos sensíveis, e essa prioridade é consistente com o restante do design.

Para Quem é a Série 5000

Este par é indicado para ouvintes que estão montando um sistema analógico de dois canais de alto nível. Se o vinil é central na sua escuta, o estágio fonográfico do C-5000 e sua combinação com a vitrola da Série 5000 tornam o pré-amplificador uma peça central natural. Se você tem caixas que caem para impedâncias baixas ou apresentam uma carga complexa, a fonte regulada e a resposta invariante à carga do M-5000 são os principais argumentos.

É também um sistema para quem valoriza um conjunto combinando. O C-5000, o M-5000, o CD player da série e a vitrola compartilham o mesmo design industrial e a mesma filosofia de chassi.

Dicas de Compra: Combinando o C-5000 e o M-5000

Reserve cerca de US$ 10.000 para cada componente, ou cerca de US$ 20.000 pelo par. Isso coloca a Série 5000 firmemente no topo da linha de dois canais da Yamaha, então a decisão é menos sobre recursos e mais sobre adequação ao sistema.

Dois pontos práticos merecem planejamento. Primeiro, o C-5000 não tem DAC, então fontes digitais precisam do CD player combinando ou de um conversor separado. Segundo, como o pré-amplificador é totalmente balanceado de ponta a ponta, suas entradas e saídas balanceadas são as que devem ser usadas se seus componentes de fonte tiverem suporte a elas.

Se suas caixas são eficientes e seu ambiente é modesto, a margem dinâmica do M-5000 pode ser mais do que você precisa, e um amplificador menor poderia ser a alocação de orçamento mais sensata. Se você está buscando a última medida de quietude e controle, o conjunto é o ponto.

Conclusão

O C-5000 e o M-5000 são uma declaração sobre engenharia analógica: circuitos diferenciais balanceados da entrada à saída, fontes de alimentação com canais separados, um estágio de saída balanceado flutuante e chassis construídos para amortecer vibrações, não para economizar peso. São caros e sem concessões, e são claramente destinados a ouvintes que querem um sistema de dois canais feito para durar.
