Construir ou Comprar? Uma Caixa DIY do Tipo Linha de Transmissão e Três Caixas Que Vale a Pena Comparar

Introdução

Alguns dos projetos de caixas mais interessantes nunca chegam às prateleiras das lojas. A linha de transmissão com carga de massa é um bom exemplo: fabricá-la é caro, então a maioria das marcas evita, e o formato sobrevive principalmente em projetos DIY. A Neil Blanchard MLTL 6 é uma interpretação compacta dessa ideia, com um gabinete que fica entre uma caixa bookshelf e uma torre e um conjunto de drivers acessíveis e fáceis de encontrar.

Este guia cobre a MLTL 6 em detalhes e depois a compara com três caixas que pertencem à mesma conversa: a CSS Audio Criton 1TDX, a Emotiva B2 Plus e a ELAC Uni-Fi 2.0. Duas são projetos DIY e duas são caixas prontas, e as diferenças entre elas se resumem a profundidade dos graves, resolução dos médios e imagem sonora.

O Que uma Linha de Transmissão com Carga de Massa Realmente Faz

Uma linha de transmissão não é um duto. Um duto é um furo de comprimento definido; uma linha de transmissão é mais próxima de um labirinto, ou de um caminho sinuoso dobrado pelo interior do gabinete. O ar dentro desse caminho carrega massa, e a massa na saída sintoniza o gabinete de uma forma que um simples duto não consegue. O resultado prático são graves que se estendem abaixo da própria frequência de ressonância do driver.

Essa complexidade é exatamente o motivo pelo qual o projeto é raro em caixas comerciais. Uma linha dobrada exige mais material e mais trabalho de montagem do que uma caixa retangular com um furo redondo, e esse custo é difícil de justificar em uma linha de produção. Construída em casa a partir de plantas, a mesma relação custo-benefício parece muito mais atraente, e o retorno são graves profundos a partir de um gabinete modesto.

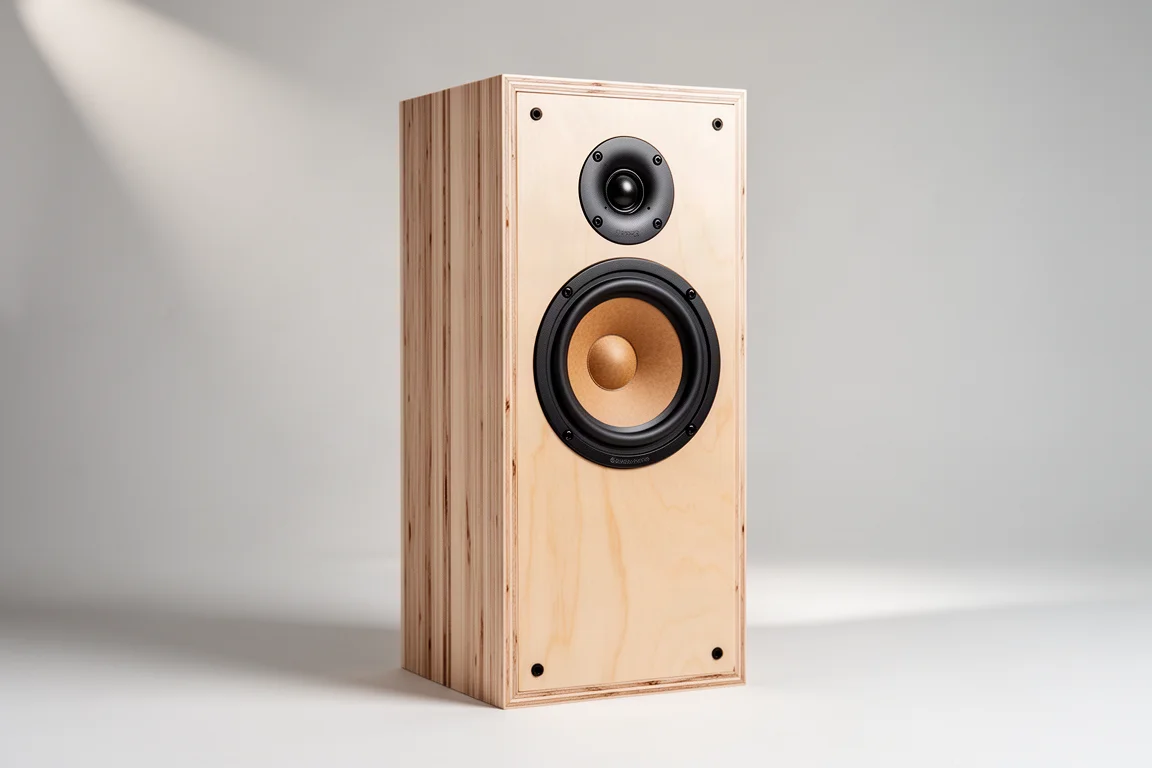

Neil Blanchard MLTL 6: Gabinete, Drivers e Custo de Construção

A MLTL 6 é uma versão reduzida de uma caixa de linha de transmissão maior do projetista Neil Blanchard, revisada em torno de drivers mais fáceis de encontrar: um tweeter de cúpula macia da SB Acoustics e um woofer de papel de seis polegadas, ambos disponíveis em vários varejistas. O gabinete mede aproximadamente sete a oito polegadas de largura, 21 polegadas de altura e cerca de 16 polegadas de profundidade, e a linha de transmissão sai na parte traseira.

A resposta no ambiente chega até 32 Hz, o que é incomum para um gabinete desse tamanho, e muitas caixas torre não descem tanto. A eficiência é de cerca de 89 dB, então o projeto não exige um amplificador potente. O crossover usa componentes de qualidade em vez de resistores de areia econômicos, e a construção pede material de 18 mm. A bétula do Báltico é a escolha mais simples porque pode ficar sem acabamento, enquanto o MDF precisa de pintura ou lâmina.

O custo é onde um projeto como esse conquista seu lugar. As plantas custam cerca de $100, os componentes dos drivers ficam em torno de $150 ou menos, e uma chapa de bétula do Báltico acrescenta aproximadamente $100. Isso coloca uma construção completa em menos de $600 em peças, com sua própria mão de obra por cima. As plantas incluem listas de corte detalhadas, e a montagem não é extraordinariamente complicada para um projeto de linha de transmissão, o que a torna um projeto compartilhado razoável se houver um construtor mais jovem em casa. O projeto é vendido como plantas, não como kit, e uma opção de flat-pack foi discutida, mas não confirmada.

Como Soa a MLTL 6: Graves, Médios e Agudos

Os graves são o destaque. São profundos, limpos e imponentes sem ficarem empolados, e alcançam notas que normalmente pedem um subwoofer. Como o extremo grave é controlado em vez de reforçado, não deve sobrecarregar a maioria dos ambientes.

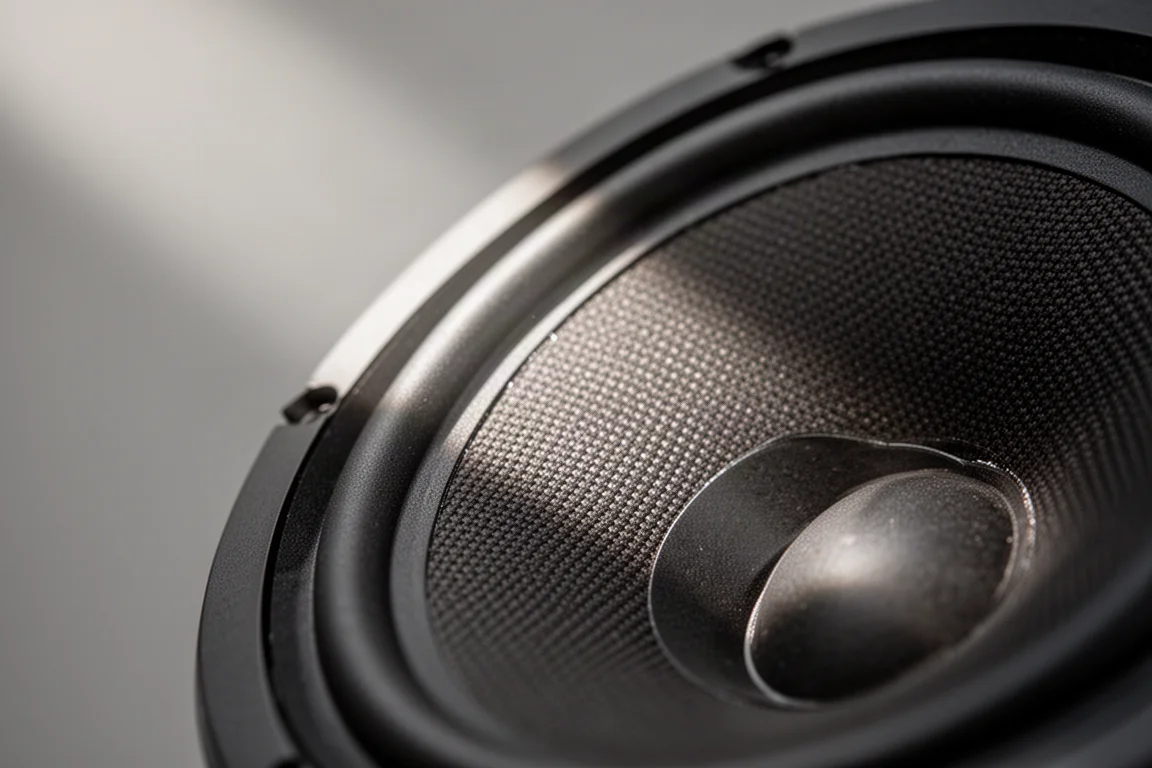

Os médios são naturais e equilibrados, com um caráter levemente quente. Não são o último word em detalhe, o que é uma troca justa nesse preço de driver, e as vozes chegam com corpo em vez de precisão rígida. A afinação segue uma curva de ambiente, então os graves ficam um pouco mais altos que os agudos à medida que o extremo superior cai.

Os agudos são claros, mas educados. Os pratos soam naturais em vez de recuados, e a caixa permanece confortável em volumes mais altos; ouvintes que querem mais brilho acima de 10 kHz podem adicioná-lo com controles de tom ou um EQ.

A imagem sonora e o palco sonoro são excelentes. A caixa é fácil de fazer desaparecer na sala, e não precisa de toe-in agressivo para fixar uma imagem central. Ela fica um pouco atrás de um projeto coaxial nesse único aspecto, e a diferença é pequena.

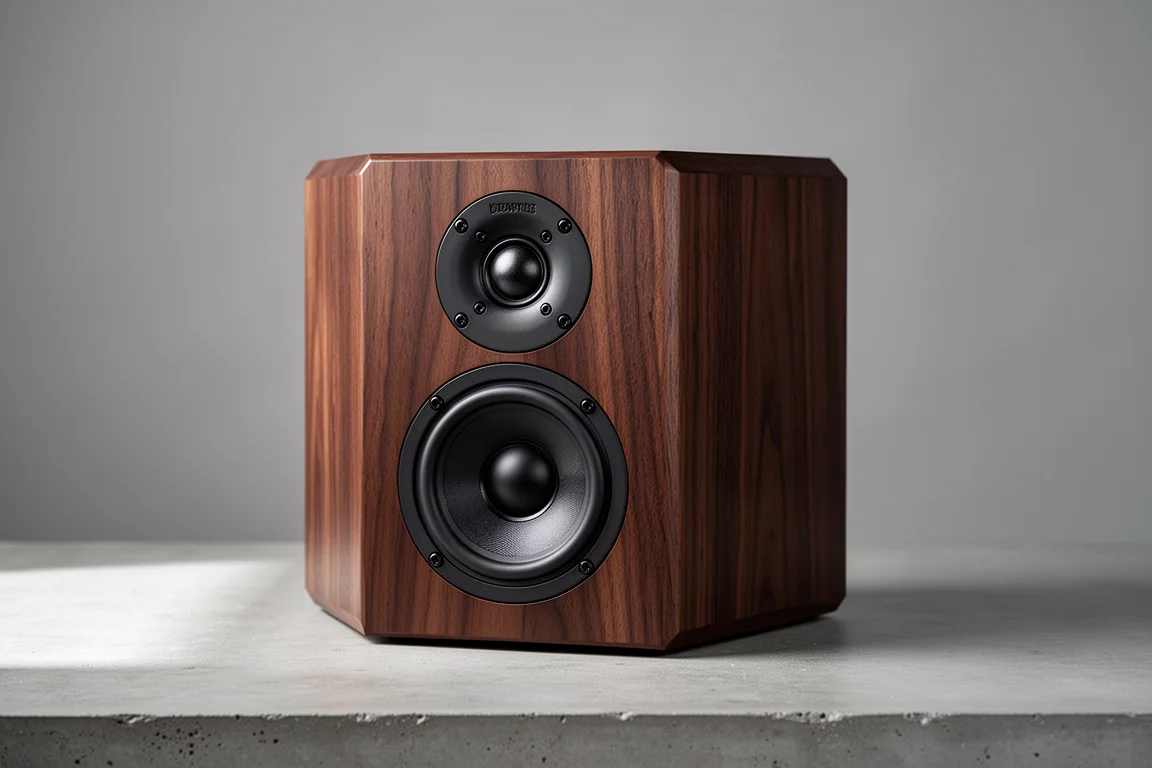

CSS Audio Criton 1TDX: A Outra Concorrente DIY de Graves

A CSS Audio Criton 1TDX é o outro projeto DIY que pertence a esta comparação, e é a única caixa aqui cujos graves alcançam o mesmo nível da MLTL 6. Ela usa um gabinete maior e um kit de crossover aprimorado, e seu extremo grave é notavelmente limpo. Sua avaliação no ambiente fica em torno de 40 Hz, então a MLTL 6 ainda desce mais.

Onde a Criton se sobressai é no detalhe dos médios, que é mais evidente em toda a faixa, particularmente nas vozes. As duas compartilham uma assinatura geral semelhante, com a MLTL 6 soando levemente mais quente. A Criton é o pacote mais caro das duas, e é a escolha mais próxima para quem valoriza resolução acima de profundidade.

Emotiva B2 Plus: Quando o Detalhe nos Médios Vem Primeiro

A Emotiva B2 Plus é a especialista em detalhe deste grupo. Seus médios resolvem mais que a MLTL 6, o que é a troca esperada quando um projeto é construído em torno de drivers acessíveis e amplamente disponíveis. Vozes e instrumentos carregam mais textura, e é a caixa mais informativa se você ouvir atentamente como uma gravação é montada.

Para quem prefere comprar uma caixa pronta a assumir um projeto de marcenaria, essa diferença é o principal motivo para considerar a B2 Plus. A MLTL 6 responde com profundidade de graves incomum para um gabinete do seu tamanho.

ELAC Uni-Fi 2.0: Imagem Coaxial

A ELAC Uni-Fi 2.0 usa um arranjo coaxial, e isso lhe dá uma vantagem de imagem sobre todas as outras aqui. A MLTL 6 posiciona instrumentos no espaço lindamente e desaparece na sala, mas um projeto coaxial ainda faz isso melhor. Se o posicionamento preciso das imagens é sua prioridade, a Uni-Fi 2.0 é a que você deve ouvir primeiro.

Ela também é uma caixa pronta em vez de um projeto, o que importa se o apelo de uma construção DIY se limita ao resultado e não ao processo. O que ela não oferece é a profundidade de graves da linha de transmissão que torna a MLTL 6 incomum, então a escolha se resume a qual força importa mais no seu ambiente.

Construir ou Comprar: Escolhendo Entre Elas

Há quatro caixas aqui e dois caminhos entre elas. Se você gosta de construir e quer os graves mais profundos do menor gabinete possível, a MLTL 6 é o projeto a assumir. Orce aproximadamente $600 em peças para drivers, crossover, plantas e bétula do Báltico, acrescente seu próprio tempo, e espere uma caixa que chega à faixa dos 30 Hz baixos e roda confortavelmente com amplificação modesta.

Se você quer uma opção DIY com mais resolução nos médios, a Criton 1TDX é o passo acima, a um custo total maior. Se marcenaria não é o atrativo, a Emotiva B2 Plus entrega mais detalhe nos médios sem nada para montar, e a ELAC Uni-Fi 2.0 entrega a melhor imagem do grupo.

Algumas notas práticas se aplicam a todas. Nenhuma dessas caixas precisa de enorme potência, e a MLTL 6 precisa menos que todas, com cerca de 89 dB de eficiência. O gosto por agudos varia, e controles de tom ou um EQ podem deslocar o equilíbrio se uma afinação de fábrica não for certa para o seu ambiente. Se você construir, lembre-se de que a linha de transmissão torna o gabinete mais trabalhoso que uma caixa retangular simples, o que vale saber antes de cortar o primeiro painel.

Conclusão

A MLTL 6 mostra o que o design DIY pode fazer quando o custo de uma linha de transmissão dobrada não precisa mais ser justificado a uma linha de produção. O resultado são graves de 32 Hz no ambiente a partir de um gabinete que ainda cabe em um pedestal, construído a partir de plantas, um par de drivers SB Acoustics e uma chapa de bétula do Báltico.

As três comparações são úteis de maneiras diferentes. A Criton 1TDX mostra o que um pouco mais de dinheiro compra em detalhe nos médios, a Emotiva B2 Plus mostra o que uma caixa pronta pode fazer pela resolução sem uma oficina, e a ELAC Uni-Fi 2.0 mostra onde um arranjo coaxial ainda vence. Escolha a força que mais importa no seu ambiente, e qualquer um dos caminhos termina com uma caixa que vale a pena manter.
