Como montar um drone FPV de 7 polegadas: Guia completo de montagem

Introdução

Montar um drone FPV de 7 polegadas a partir de componentes individuais é algo alcançável para qualquer pessoa disposta a seguir um processo de montagem metódico. Um quadricóptero de 7 polegadas oferece um equilíbrio prático entre tempo de voo e facilidade de controle em comparação com modelos menores de 5 polegadas, além de poder carregar uma câmera para voos de longa duração. Este guia percorre a montagem completa, desde a preparação do chassi até as verificações elétricas finais, cobrindo todos os componentes e técnicas de soldagem que você precisará para ter sucesso.

Entendendo a anatomia do drone

Todo drone FPV consiste em vários sistemas centrais trabalhando em conjunto. O chassi sustenta toda a eletrônica e é tipicamente feito de fibra de carbono, que é leve, confiável e acessível. Para voos recreativos e prática, uma cópia de chassi econômica tem um desempenho adequado; chassis premium beneficiam principalmente pilotos de corrida ou freestyle profissional ao reduzir vibrações e melhorar a sensação de controle.

O controlador de voo (FC) é o cérebro do drone, calculando a posição e enviando comandos para os controladores eletrônicos de velocidade (ESCs) para girar os motores. A maioria dos controladores de voo modernos vem integrada ao ESC como uma única pilha, simplificando a montagem. Os motores convertem energia elétrica em empuxo mecânico, enquanto o transmissor de vídeo (VTX) transmite o sinal da câmera para seus óculos. Um receptor lida com os sinais de controle do seu transmissor, e a câmera fornece o sinal de vídeo FPV.

Entender como esses sistemas se interconectam ajuda você a solucionar problemas e fazer escolhas informadas de componentes durante a montagem.

Escolhendo seus componentes

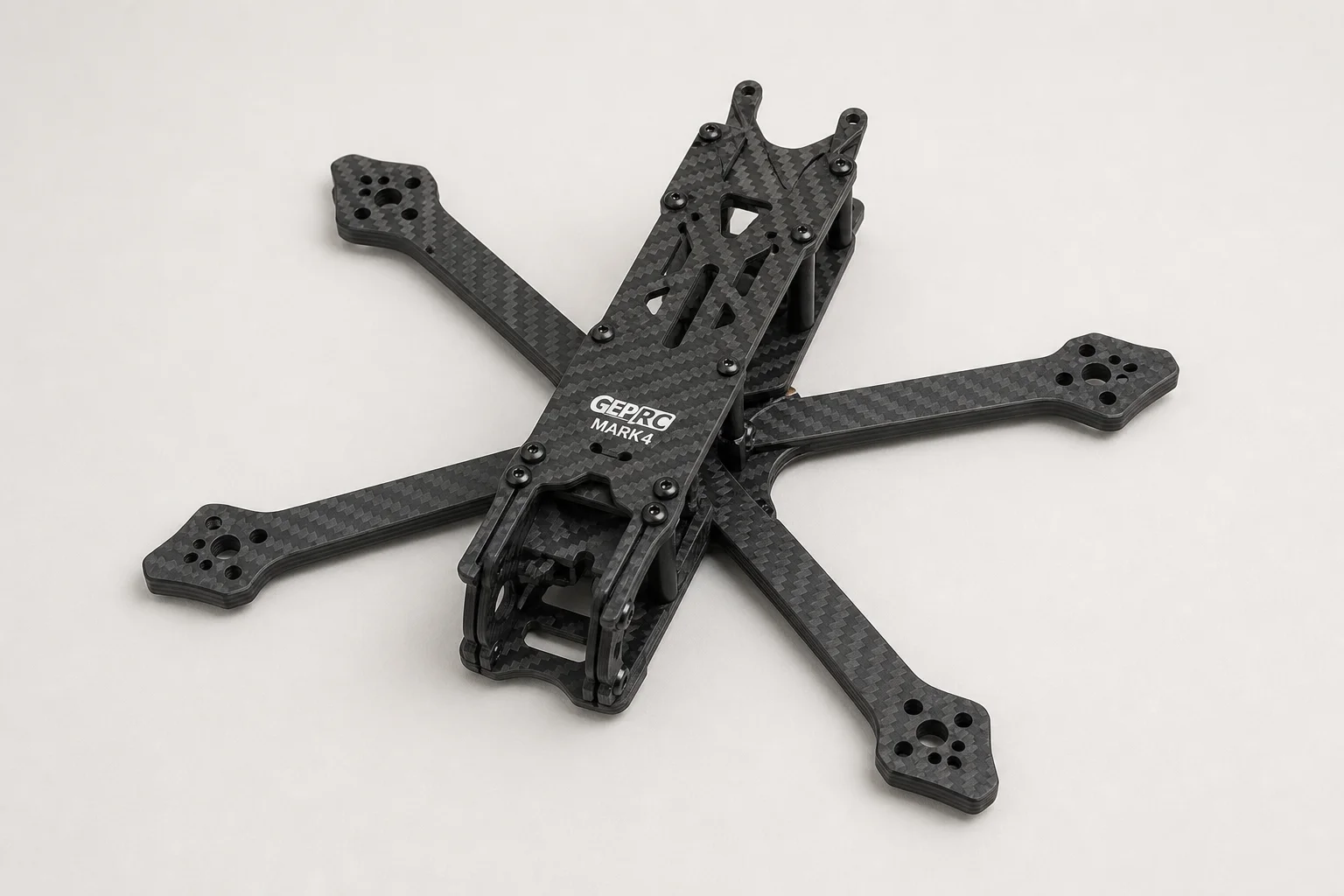

Chassi: GepRC Mark 4

O chassi é a base estrutural. Uma cópia barata do GepRC Mark 4 oferece um bom equilíbrio entre preço e qualidade de construção para voos recreativos. Verifique se o chassi escolhido possui furos de montagem padrão compatíveis com sua pilha de controlador de voo e se ele acomoda o padrão de montagem da sua câmera (tipicamente furos de 19x19mm).

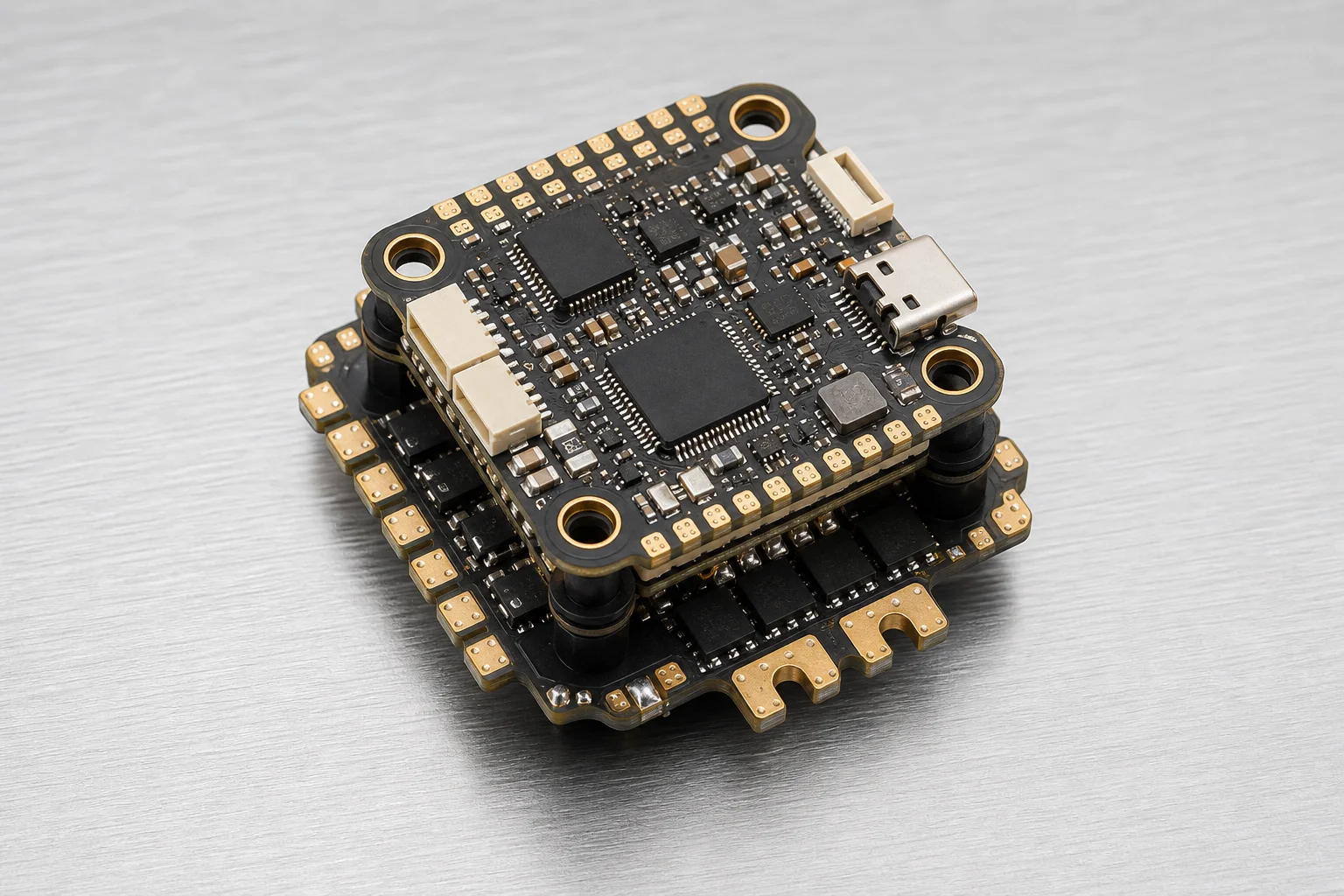

Controlador de voo e ESC: SoloGood F405

O SoloGood F405 combina um controlador de voo com um ESC integrado de 55A. Especificações principais a verificar: furos de montagem padrão para seu chassi, faixa de voltagem da bateria (esta pilha suporta de 3S a 6S) e corrente máxima por motor. Com um ESC de 55A, a saída total da sua bateria não deve exceder 220A. Uma bateria Li-Ion limitada a 80A funciona com segurança com esta pilha.

Motores

Motores econômicos apresentam um desempenho surpreendentemente bom, apesar de custarem de três a quatro vezes menos que marcas premium como Black Hornet, Mamba Toka ou XING. Combine-os com hélices de qualidade como as HQProps 7040 para maximizar a eficiência e o desempenho de voo.

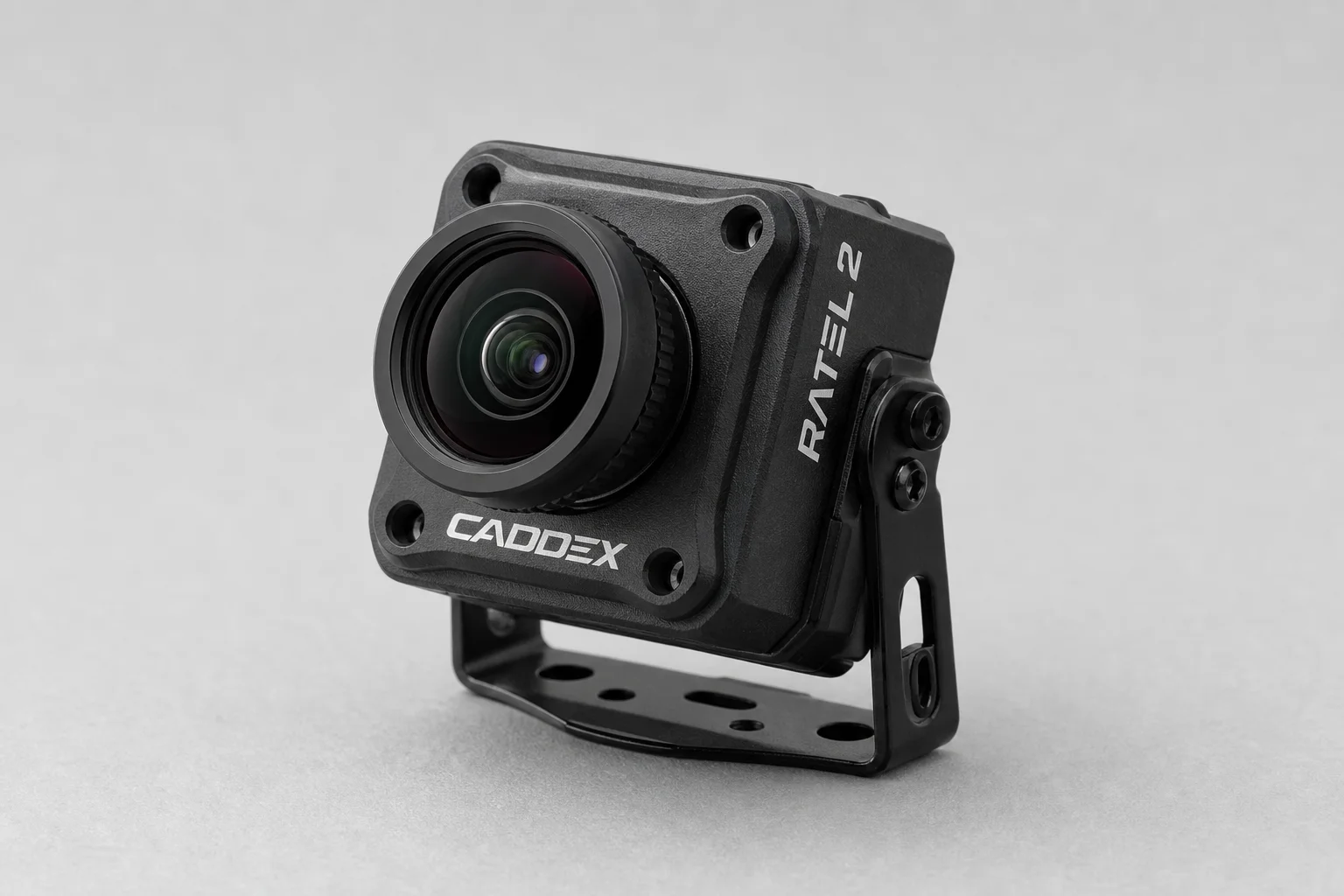

Câmera: Caddex Ratel 2

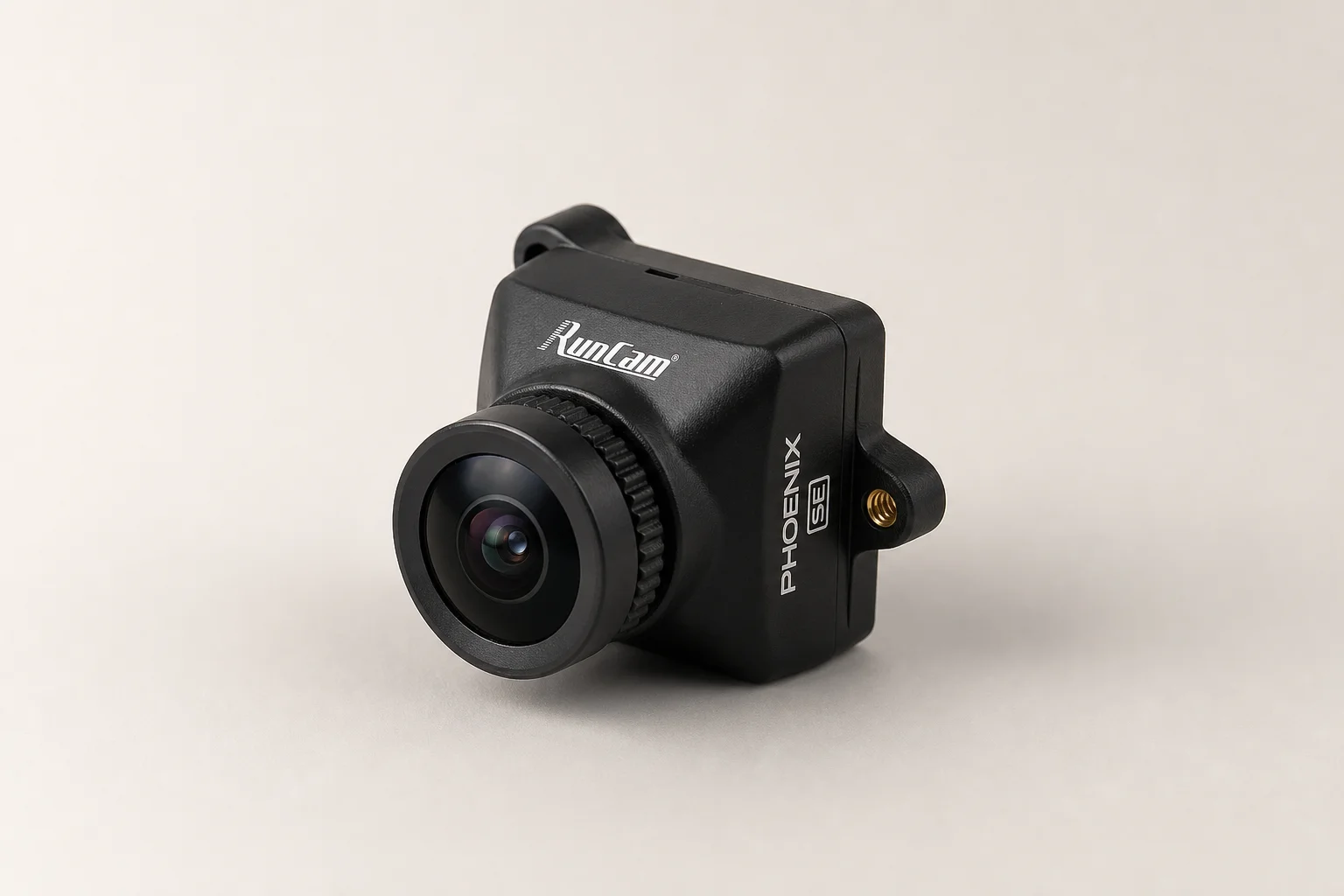

Para sistemas FPV analógicos, a Caddex Ratel 2 oferece uma qualidade de imagem superior a muitos concorrentes. A Runcam Phoenix SE é uma alternativa próxima que vale a pena comparar. Certifique-se de que a câmera escolhida tenha furos de montagem de 19x19mm para caber no chassi Mark 4 sem a necessidade de adaptadores.

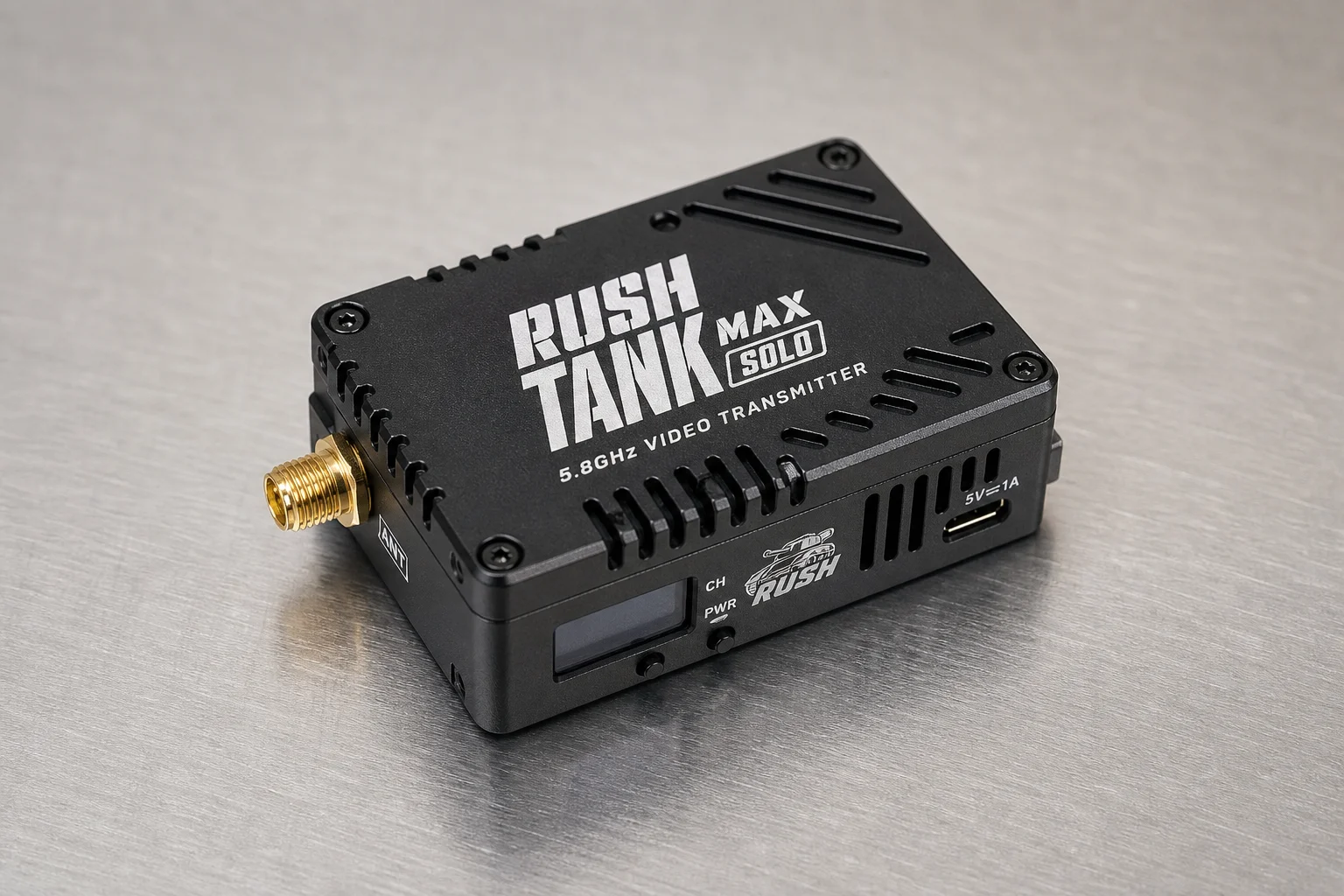

Transmissor de vídeo: Rush Tank Max Solo

Um VTX de qualidade é fundamental para voos de longo alcance. O Rush Tank Max Solo fornece 2,5W de potência, essencial para manter o sinal à distância. Ele inclui resfriamento interno para voos no verão e uma caixa de armazenamento conveniente para parafusos pequenos. Verifique se o seu VTX suporta a voltagem da bateria que sua configuração utiliza.

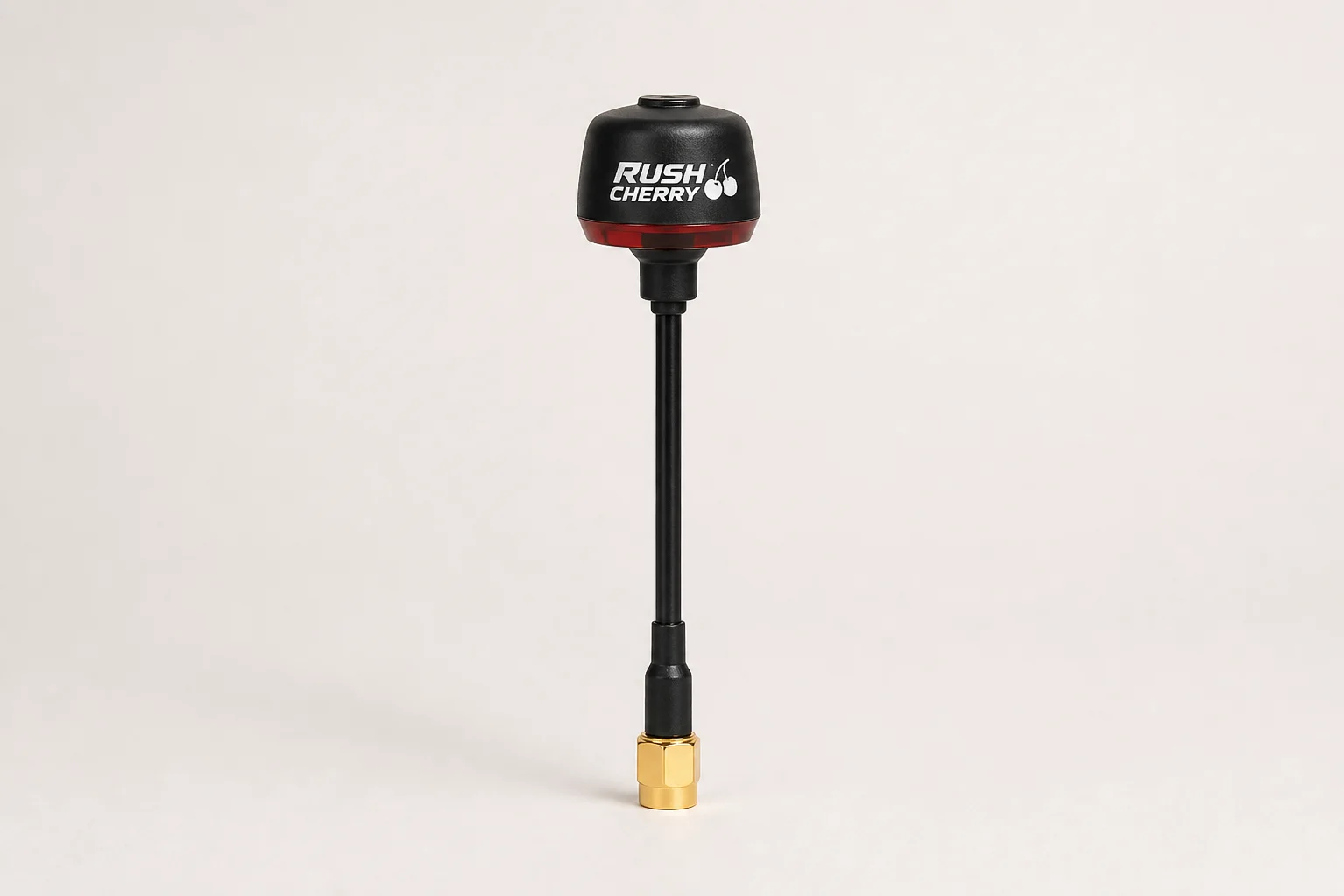

Antena: Rush Cherry

A antena Rush Cherry, especialmente a versão de segunda geração, fornece uma transmissão de sinal confiável. Escolha a variante mais longa para evitar lacunas de sinal e interferência. A polarização à direita é recomendada para sistemas de vídeo analógicos. Posicione a antena de modo que ela permaneça acima da bateria durante o voo para uma intensidade de sinal ideal.

Receptor

Um receptor ELRS oferece uma plataforma de código aberto com menor custo e opções de personalização. A frequência de 915 MHz é superior para voos de longa distância em comparação com o padrão de 2,4 GHz, desde que seu transmissor suporte essa frequência e protocolo.

Montando o chassi

Comece desembalando todos os componentes do chassi. A peça maior é a placa inferior. Localize as duas seções menores frontal e traseira e os parafusos menores. Insira os parafusos nos furos menores e prenda-os com espaçadores longos, garantindo que as cabeças dos parafusos fiquem niveladas nos encaixes.

Prenda os dois braços usando espaçadores curtos e a peça de cobertura. Insira parafusos longos pela parte inferior, depois coloque os braços e a cobertura por cima. Prenda primeiro com os espaçadores e, em seguida, aperte os parafusos nas porcas. Repita do outro lado. Finalmente, insira os parafusos mais longos nos furos centrais (alguns chassis podem não ter roscas aqui, o que é normal).

Reserve as peças restantes do chassi para uso posterior. Não aperte totalmente nenhum parafuso ainda; você ajustará tudo após montar a eletrônica.

Soldando o ESC

A soldagem é a parte tecnicamente mais exigente da montagem. Solde os fios de energia diagonalmente para maximizar o espaço para o capacitor e o transmissor de vídeo. Use uma chave hexagonal de 2mm para posicionar os fios diretamente no chassi, se necessário, para obter o ângulo correto.

Soldando o ESC

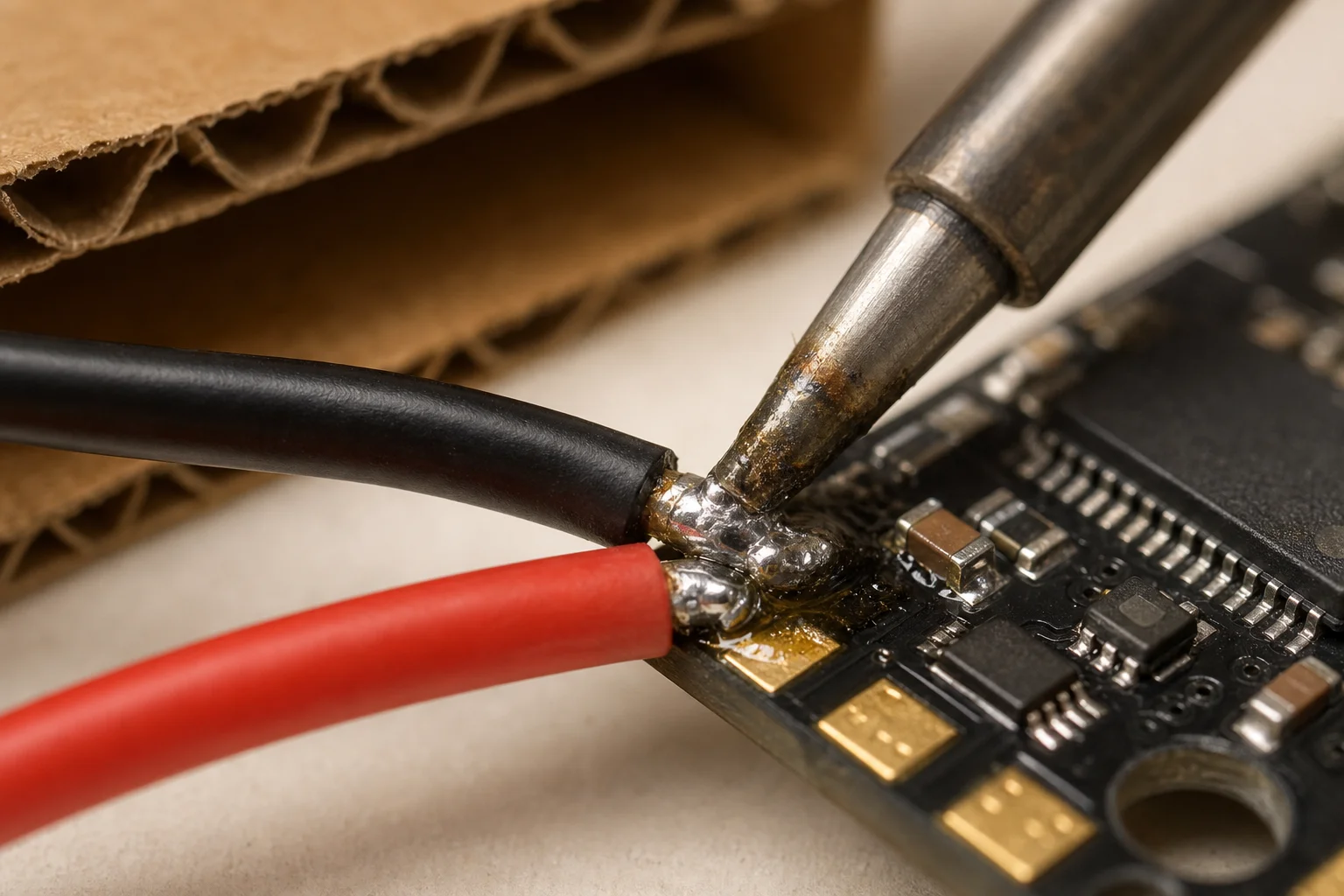

No ESC, o fio preto conecta-se ao pad negativo e o fio vermelho ao pad positivo. Estanhe o fio preto primeiro, depois estanhe o pad de terra. Proteja seus dedos com papelão da caixa das peças. Ajuste seu ferro de solda para 380°C com uma ponta grande, aplique fluxo e solde o fio. Certifique-se de que a solda derreta no pad e no fio simultaneamente. Repita para o contato positivo, que requer menos calor.

Uma vez que os fios de energia estejam soldados, solde o capacitor. Use um capacitor maior com as mesmas especificações do incluído, cortando as pernas para um comprimento de 10-15mm. A polaridade é crítica: o símbolo de menos no corpo do capacitor deve ser soldado ao pad negativo. Adicione uma pequena quantidade de solda para manter o capacitor no lugar, depois derreta tudo junto para uma junta sólida.

Estanhe todos os pads restantes e limpe a placa com álcool isopropílico. Antes de montar o ESC no chassi, conecte o plugue e os amortecedores de vibração, e adicione porcas para fixá-lo no lugar.

Conectando os motores

Desembale cada motor e parafuse-o em um braço do chassi usando uma chave hexagonal de 2,5mm. Certifique-se de que os parafusos não toquem nos enrolamentos do motor, o que poderia causar um curto-circuito; se tocarem, substitua-os por parafusos M3 mais curtos. Passe os fios do motor ao longo do braço e prenda-os no meio com uma abraçadeira.

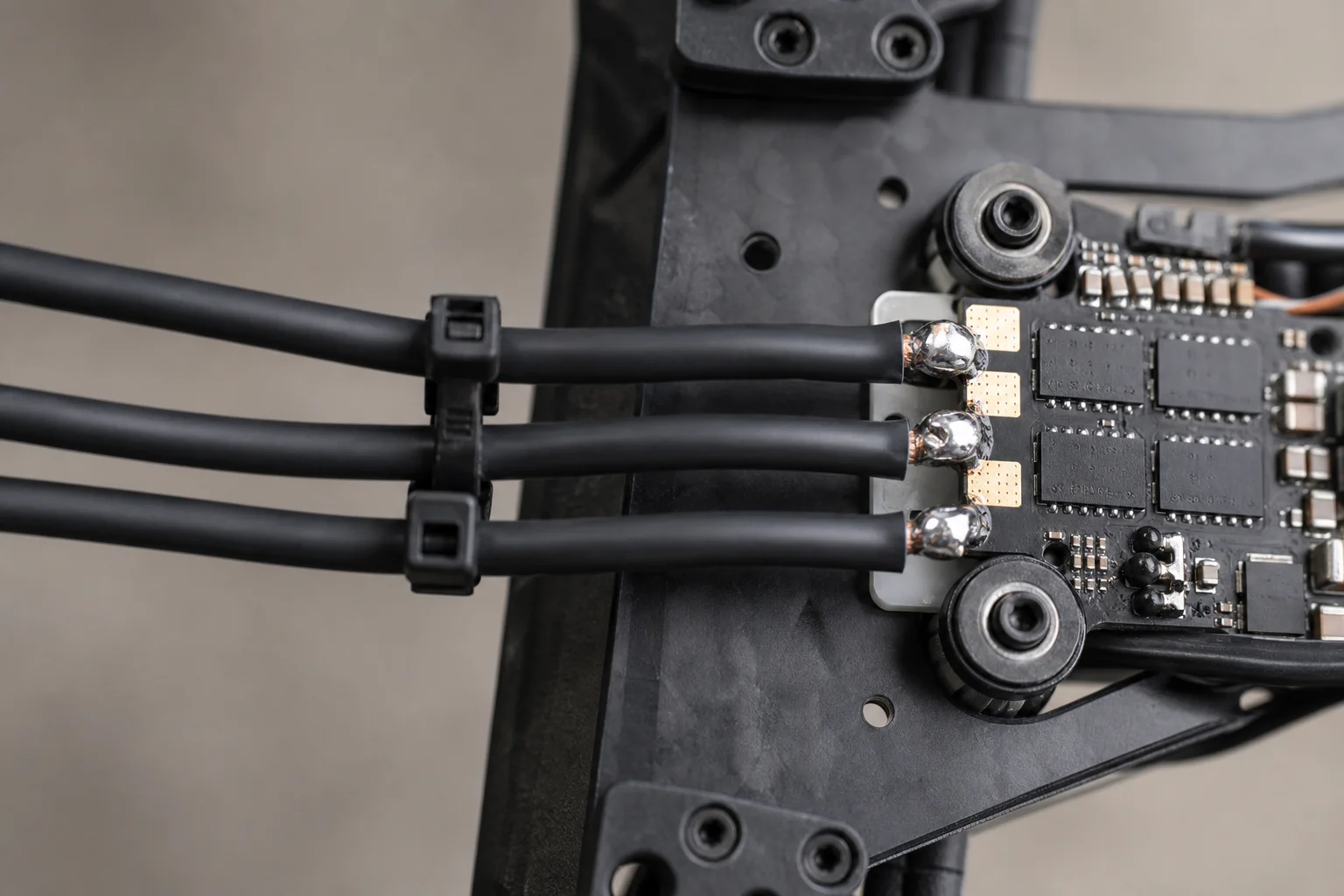

Solde os três fios do motor aos três primeiros pads do ESC em qualquer ordem. Posicione os fios um acima do outro fora do ESC para evitar bloquear a ventilação e permitir a substituição do motor sem desmontagem total. Corte e estanhe cada fio, adicione fluxo e solde ao pad. Use a mesma ponta de solda do ESC, mas reduza a temperatura para 350°C para os motores. Repita para todos os motores, depois adicione mais uma abraçadeira a cada braço e limpe o ESC com álcool isopropílico.

Instalando o controlador de voo

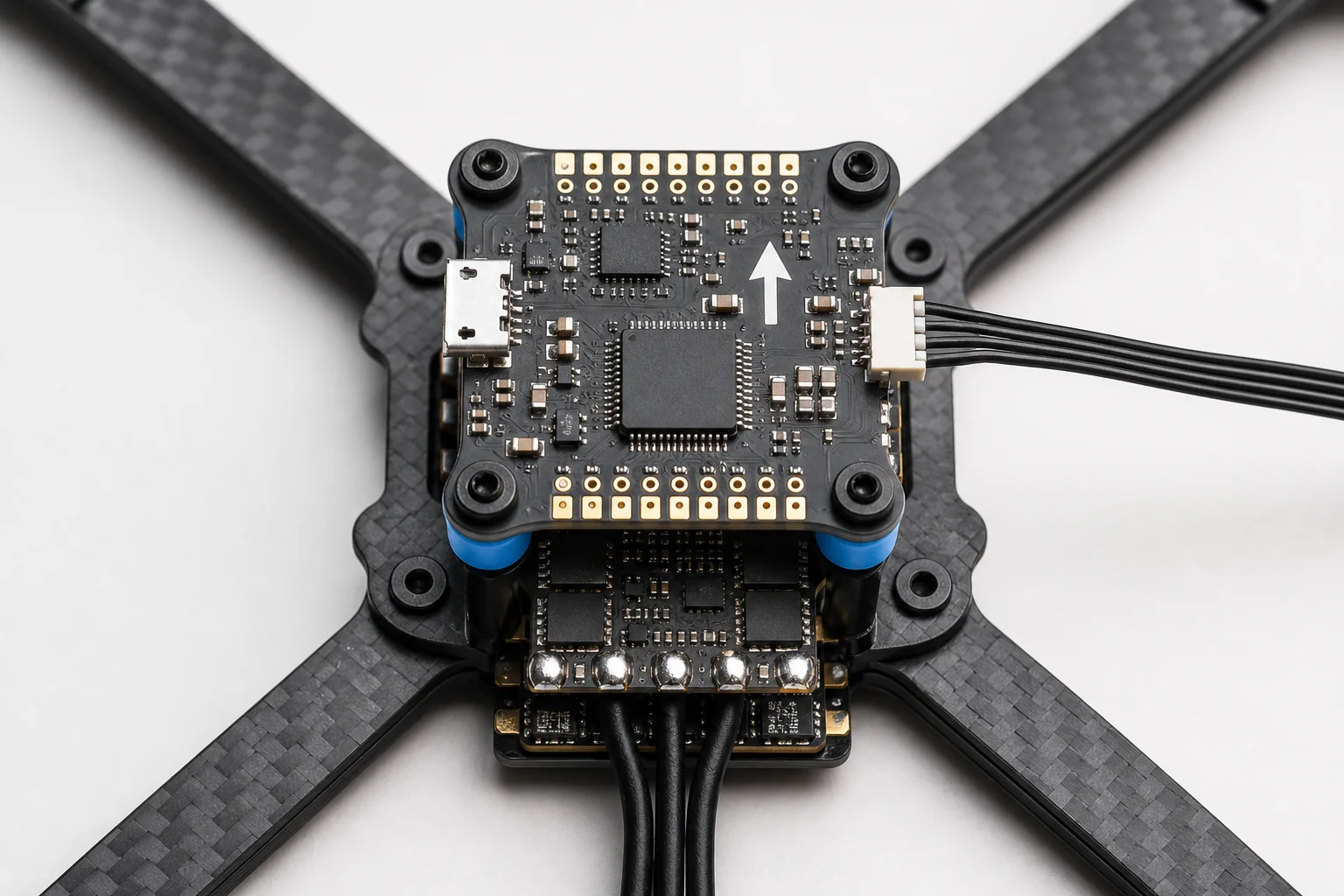

Adicione amortecedores de vibração ao controlador de voo e, em seguida, conecte-o ao ESC usando o soquete rotulado de S1 a S4. Adicione porcas, mas não aperte demais; um pequeno espaço entre o FC e o ESC reduz vibrações e melhora o desempenho de voo. A seta no FC deve apontar para a frente do drone (lado oposto ao do capacitor).

Monte suportes de antena impressos em 3D, se desejar (muitos designs estão disponíveis gratuitamente online). O Mark 4 possui um furo para a antena de vídeo; a antena do receptor pode ser presa a um braço com uma abraçadeira.

Conectando o transmissor de vídeo

Remova o adesivo do VTX e conecte o plugue. Você verá um pino de saída de 5V e um pino GND destinados a alimentar a câmera; como você conectará a câmera diretamente ao controlador de voo, remova esses fios cortando-os ou extraindo-os cuidadosamente do conector.

Organize os fios restantes de forma limpa. Aplique fita dupla face para criar um pequeno espaço entre o VTX e o chassi de carbono, reduzindo o ruído elétrico. A fita também fixa o VTX no lugar. Conecte o cabo pigtail da caixa do VTX ao suporte impresso em 3D sem dobras acentuadas, depois conecte-o ao VTX (você deve ouvir um clique). Coloque o VTX na posição e prenda com uma abraçadeira.

O VTX possui quatro fios: preto (terra), vermelho (DC IN, mínimo de 9 volts), amarelo (sinal de vídeo, conecta-se ao pad VTX no FC) e um pino de dados (conecta-se a qualquer UART, como TX4). Use uma ponta de solda menor e reduza a temperatura para 300°C. Corte os fios no comprimento certo, estanhe-os e solde no lugar.

Conectando o receptor

Desembale cuidadosamente o receptor e remova a antena se estiver pré-conectada. O receptor possui quatro pinos. Use preto para terra e vermelho para 5V consistentemente. Para fios de sinal, use branco para RX e amarelo para TX (ou seu esquema de cores preferido, mas lembre-se da pinagem). Estanhe os pads do receptor, solde todos os fios e limpe com álcool isopropílico.

Organize e prenda os fios, depois reconecte a antena. Cubra o receptor com tubo termorretrátil transparente para que você possa ver o LED de status, se necessário. Monte a antena no drone usando um suporte impresso em 3D ou prendendo-a a um braço, garantindo que ela não esteja dobrada e que as hélices não a atinjam.

Soldando ao controlador de voo

Conecte os fios do receptor ao controlador de voo: preto ao GND, vermelho a 4,5V, branco (RX do receptor) ao TX no FC e amarelo (TX do receptor) ao RX no FC.

Conecte o plugue da câmera e use uma chave hexagonal de 1,5mm para prender o suporte da câmera ao chassi. Certifique-se de que o conector esteja voltado para cima (orientação correta); se estiver de cabeça para baixo, a imagem ficará invertida. Deixe os parafusos levemente soltos por enquanto. Corte os fios da câmera no comprimento apropriado e solde: preto ao GND, vermelho a 5V e amarelo (sinal) ao pad CAM. Limpe o controlador de voo completamente com álcool isopropílico para remover resíduos de fluxo.

Verificações finais de montagem

Antes de fechar a cobertura superior, realize várias verificações elétricas. Primeiro, rosqueie a antena de vídeo; ligar o VTX sem uma antena pode danificá-lo.

Execute um teste de continuidade usando um multímetro entre os pads de energia positivo e negativo. Um bipe breve (um a dois segundos) é normal, pois o multímetro carrega o capacitor. Um bipe contínuo indica um curto-circuito; inspecione a placa visualmente e desconecte os componentes um por um para isolar o problema.

Teste os motores colocando uma ponta de prova do multímetro em um pad de terra e a outra em cada pad de saída do motor. Não deve haver continuidade. É normal que os três pads de um grupo de motor mostrem continuidade entre si (eles estão conectados internamente), mas grupos de motores diferentes não devem mostrar continuidade.

Antes de conectar a bateria, considere fortemente comprar um “smoke stopper”, um pequeno dispositivo de segurança que corta a energia se ocorrer um curto-circuito. Ele custa apenas alguns dólares, mas pode evitar danos caros à eletrônica e evitar o risco de um incêndio na bateria LiPo.

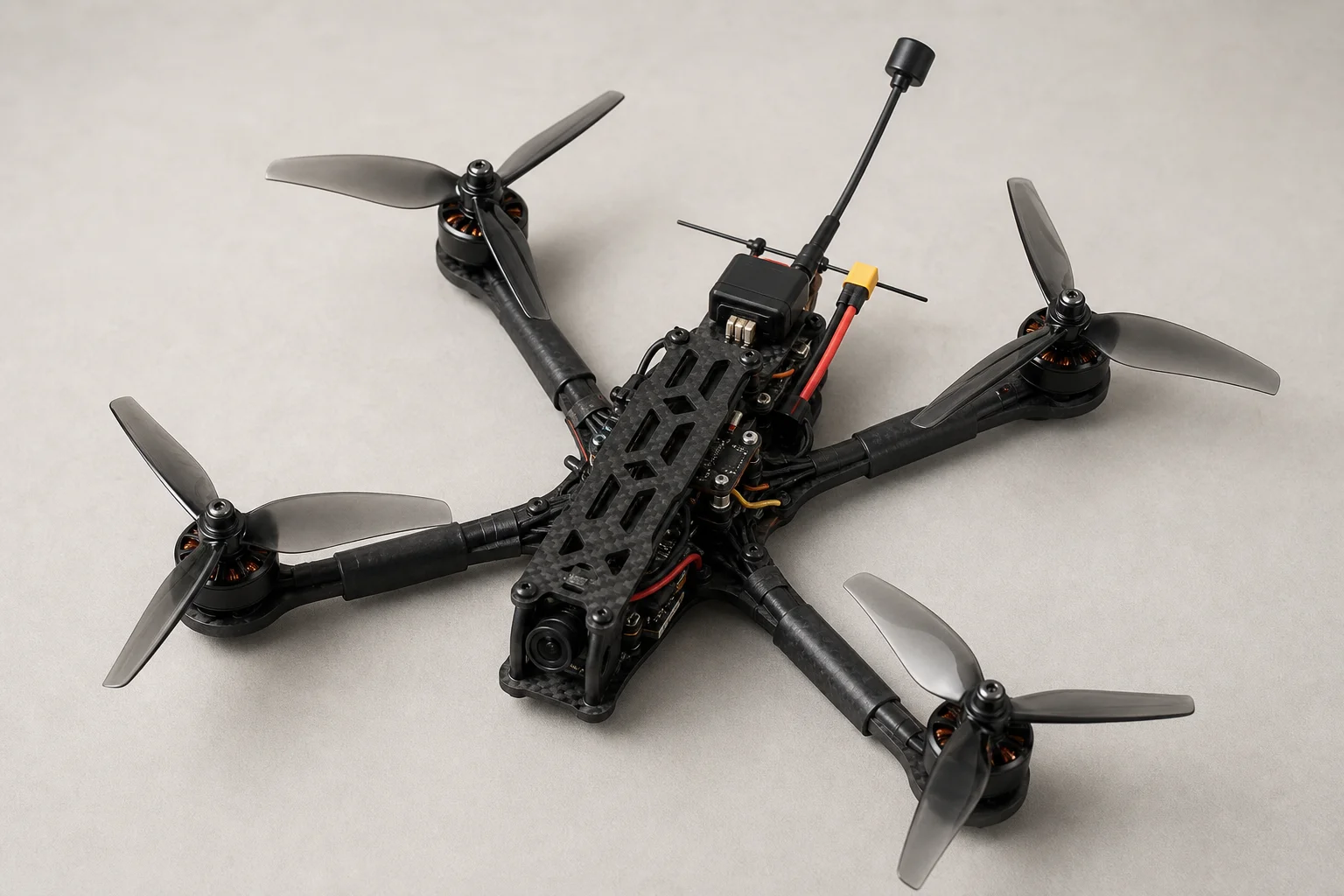

Assim que você conectar a bateria, deverá ouvir tons de inicialização. Se ouvir, você montou seu quadricóptero com sucesso. Instale a cobertura superior e aperte todos os parafusos para eliminar vibrações indesejadas. Seu drone agora está pronto para o upload de firmware e configuração antes do seu primeiro voo.

Conclusão

Montar um drone FPV de 7 polegadas requer paciência e atenção aos detalhes, mas o processo é direto quando você segue cada etapa metodicamente. Os componentes listados aqui fornecem uma base sólida para voos estáveis e de longo alcance. Com a montagem concluída, a próxima fase envolve o upload do firmware, a configuração do controlador de voo e a preparação para o seu primeiro voo.
