Obciążone nasadki udarowe pod lupą: porównanie trzech konstrukcji

Wprowadzenie

Obciążone nasadki udarowe obiecują coś prostego: większy moment obrotowy dostarczany do łba śruby poprzez zamianę samej nasadki w koło zamachowe. Ostatnio zestawiliśmy ze sobą trzy bardzo różne realizacje tej idei, konfrontując je ze standardową nasadką głęboką 19 mm na skalibrowanym stanowisku testowym, używając tego samego pneumatycznego klucza udarowego w każdym przebiegu. Wyniki okazały się ciekawsze, niż ktokolwiek się spodziewał — w tym kilka niespodzianek dotyczących tego, jak każda konstrukcja zachowuje się, gdy śruby są naprawdę mocno dokręcone.

Po co istnieją obciążone nasadki

Każdy, kto walczył ze śrubą koła równoważącego 19 mm w Hondzie, zna ból związany ze śrubą, która połyka klucze udarowe na śniadanie. Obciążone nasadki próbują to naprawić, dodając masę obrotową, co zmienia sposób, w jaki uderzenia udaru przekładają się na obrót łba łącznika. Testowaliśmy już wcześniej wersje domowej roboty, w tym jedną z ołowiem wlanych w korpus, i choć sama surowa masa pomagała bardzo niewiele, lepiej zaprojektowane konstrukcje robią wyraźnie więcej.

Metodologia testów

W testach używano śruby kalibrowanej 38 mm z odwrotnym gwintem, hartowanej klasy 12.9, z łbem 19 mm, zaprojektowanej tak, aby przetrwać powtarzalne przebiegi o wysokim momencie, które zniszczyłyby zwykłe łączniki. Każda nasadka pracowała na tym samym pneumatycznym kluczu udarowym przy tej samej kalibracji, w 5-sekundowym oknie testowym, aby zachować czystość przebiegów i uniknąć dławienia się przy zapieczonych łącznikach. Przebieg bazowy ze standardową nasadką głęboką 19 mm dał wynik 523 ft-lbs, co daje wszystkim poniższym liczbom stały punkt odniesienia.

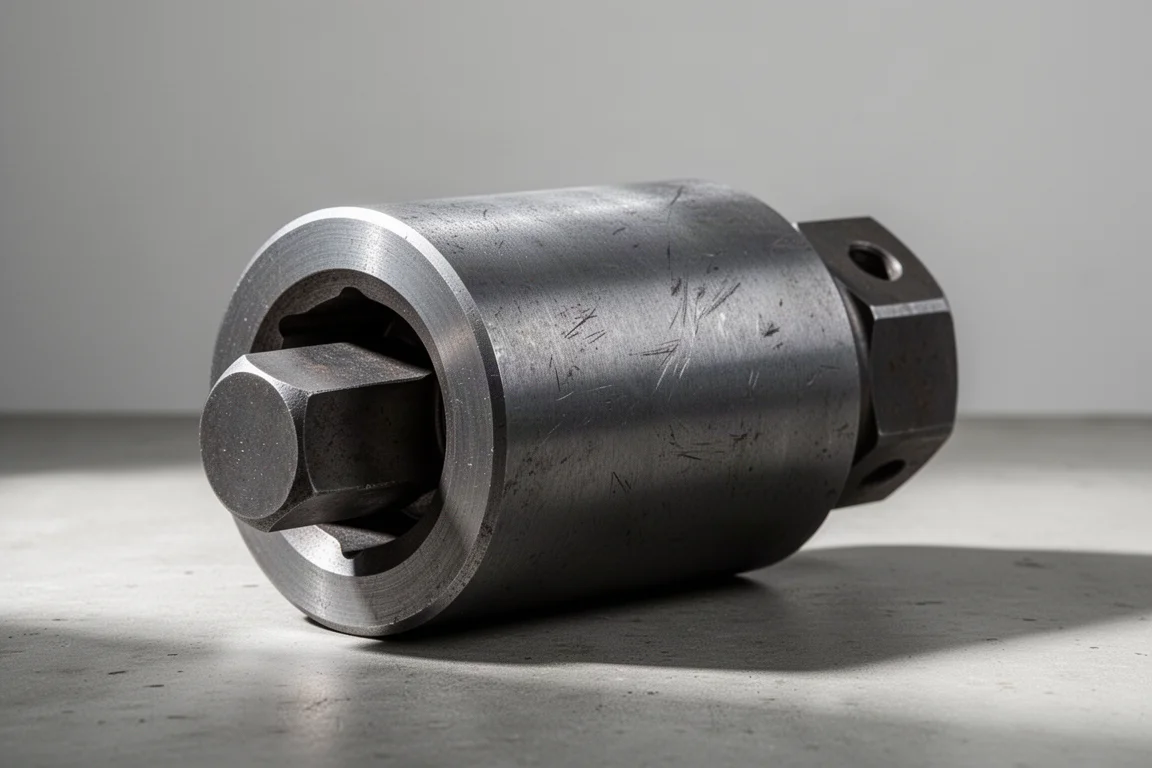

Busted Nuts 19 (BN9)

Busted Nuts 19 to finałowy boss wśród nasadek 19 mm. Wyfrezowana z litego krążka stali narzędziowej S7 i zahartowana do około 48 HRC, jest dramatycznie cięższa i większa niż jakakolwiek konwencjonalna nasadka, nawet w porównaniu z opcją napędu 1.5 cala. Hex jest wycięty tuż powyżej 19 mm i lekko zbieżny, aby pewnie osiadał na łbie śruby, i mieści się w zastosowaniach koła pasowego wału korbowego Hondy, gdzie większość obciążonych konstrukcji nie mieści się wcale.

Na hamowni z wygodą pokonała standardową nasadkę głęboką i na początku plasowała się między pozostałymi dwiema obciążonymi konstrukcjami. Potem przyszły poruszający eksperyment: gdy jej hex został przeszlifowany, aby stworzyć bardziej tradycyjny luz względem łba śruby, moment skoczył z 654 do 736 ft-lbs, pokonując wszystko przetestowane tego dnia. Haczykiem jest to, że ciasny chwyt hexu sprawia, że nasadka ma tendencję do zacinania się na śrubie, czasem wymagając klinów i młotka, aby ją z niej zszedła.

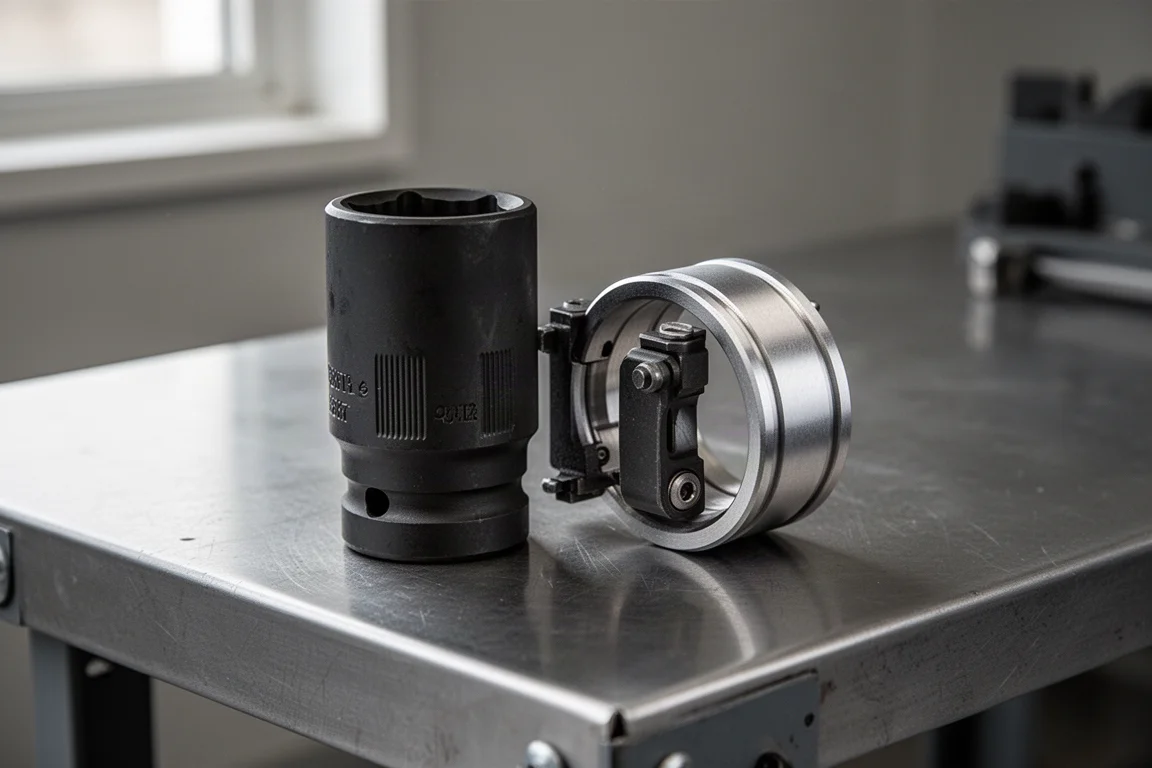

K Tool 4-Piece Metric Ultimate Torque Socket Set

Zestaw K Tool przyjmuje podejście modułowe: pierścień obciążający koła zamachowego wpina się w nasadki dzięki konstrukcji z wielowypustem i kulkowym zatrzaskiem, więc możesz dodać masę, gdy jej potrzebujesz, a przez resztę czasu używać ich jako zwykłych nasadek do nakrętek kół lub koła pasowego wału. Kupiony za około 110 dolarów, osiągnął w testach 692 ft-lbs — bez Rekordów, ale solidnie w grze.

Sprytnie prosty eksperyment pokazał, co faktycznie wnosi pierścień koła zamachowego. Zdjęcie obciążenia i użycie samej nasadki dało dane identyczne ze standardową nasadką głęboką 19 mm, co oznacza, że sam pierścień odpowiadał za zysk rzędu 122 ft-lbs w przekazywaniu momentu do łącznika. Na nagraniach z wysokiej częstotliwością klatek widać, że koło zamachowe nie jest sztywno zamocowane i wykazuje widoczne bujanie, a mimo to konstrukcja radziła sobie na hamowni lepiej, niż się spodziewano. Główną wadą jest trzymanie: ciasne osadzenie na kwadratowym czworokacie sprawiło, że w testach bezpośredniego porównania była najmniej skuteczna z trzech konstrukcji i może podskakiwać, gdy łącznik jest bardzo mocno dokręcony.

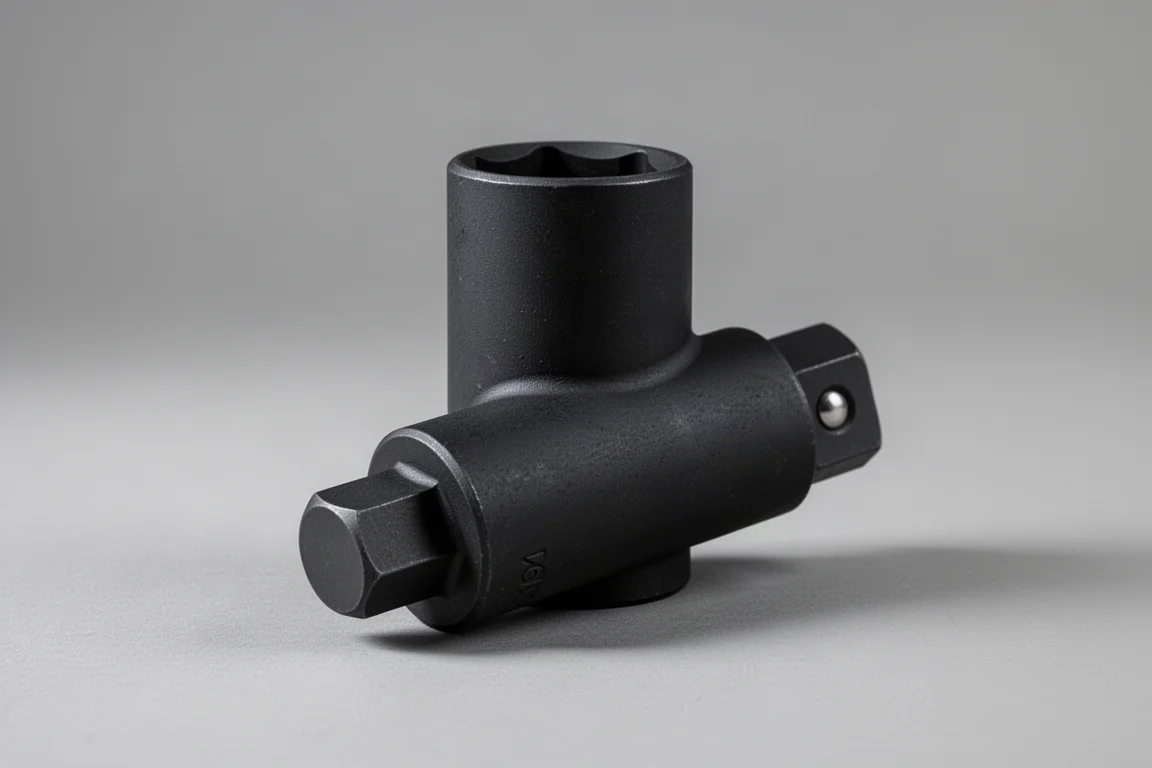

Astro 19mm Hollow Drum Weighted Socket

Konstrukcja z pustym bębnem to tutaj cicha nadpodająca. Nasze wcześniejsze testy domowych obciążonych nasadek wykazały, że kształt pustego walca wypadał lepiej nawet niż drogie alternatywy sklepowe, a to odkrycie doprowadziło ostatecznie do powstania wersji komercyjnej. Na hamowni osiągnęła 736 ft-lbs na kluczu pneumatycznym, dorównując najlepszemu wynikowi dnia, a w 5-sekundowym teście bezprzewodowym zdobyła 770 ft-lbs wobec bazy 523 ft-lbs.

Nagrania z wysokiej częstotliwością klatek ujawniły charakterystyczny rytm: masa porusza się jako jedna całość, uderzając w łącznik jednym czadem, lekko się cofając, a następnie przyspieszając w przód na następne uderzenie bez marnowania energii ani zaburzania kadencji. Ten kontrolowany kołyskowy ruch wydaje się być kluczem do działania tej konstrukcji i przekładał się bezpośrednio na spójne wyniki w testach pneumatycznych i bezprzewodowych.

Ogólne wskazówki zakupowe

Jeśli chcesz najsilniejszy pojedynczy wynik i potrzebujesz czegoś w rozmiarze na śrubę koła pasowego wału Hondy, Busted Nuts 19 dostarcza najwięcej momentu na mocno dokręconych łącznikach, ale spodziewaj się, że będzie trzymać łeb śruby i czasem będzie wymagała namowy, by ją zwolnić. Zestaw modułowy K Tool oferuje elastyczność przy mieszanym użyciu, pozwalając dodać masę tylko wtedy, gdy jest potrzebna, choć ustąpił trochę szczytowej wydajności prostszym konstrukcjom. Nasadka Astro z pustym bębnem to najbardziej spójny wszechstronny wybór, notując najwyższy wynik bezprzewodowy z konstrukcją, która po prostu nieustannie działa niezależnie od tego, jaki klucz udarowy ją napędza.

Jeszcze jedno odkrycie warte znajomości: dodanie skrętu kluczem haczykowym podczas udaru faktycznie obniżyło wydajność BN9, zbijając ją do przedziału 640–704 ft-lbs. Przeciwstawianie się naturalnemu kołysaniu tych nasadek wydaje się odbierać im rytm, który sprawia, że działają. Standardowy Milwaukee high torque też ujawnił kwiatki harmoniczne — bardzo ciężkie nasadki czasem traciły synchronizację z tempem uderzeń udaru, zjawisko widziane również przy innych rozmiarach i kluczach.

Podsumowanie

Obciążone nasadki nie są żadnym gadżetem, gdy konstrukcja jest właściwa. Masa i sztywność oba mają znaczenie, ale luz między nasadką a łbem śruby też, i prawdopodobnie istnieje złoty środek, który rozkręci każdą nakrętkę. Na razie konstrukcja z pustym bębnem wyróżnia się jako najpewniejszy wykonawca, BN9 jako najcięższe pojedyncze uderzenie, a zestaw K Tool jako elastyczny wybór do mieszanej skrzynki narzędziowej.
