Beste kits voor het repareren van beschadigde schroefdraad: 7 oplossingen getest op sterkte en duurzaamheid

Inleiding

Weinig werkbankproblemen gooien een project zo snel overhoop als beschadigd schroefdraad. Een bout die blijft draaien zonder ooit vast te komen zitten kan een klus van tien minuten omtoveren in een vastgelopen reparatie, vooral als het beschadigde gat in zacht aluminium zit. De echte vraag is welke reparatiemethode werkelijk genoeg sterkte herstelt om op te vertrouwen, en welke je slechts wat tijd kopen.

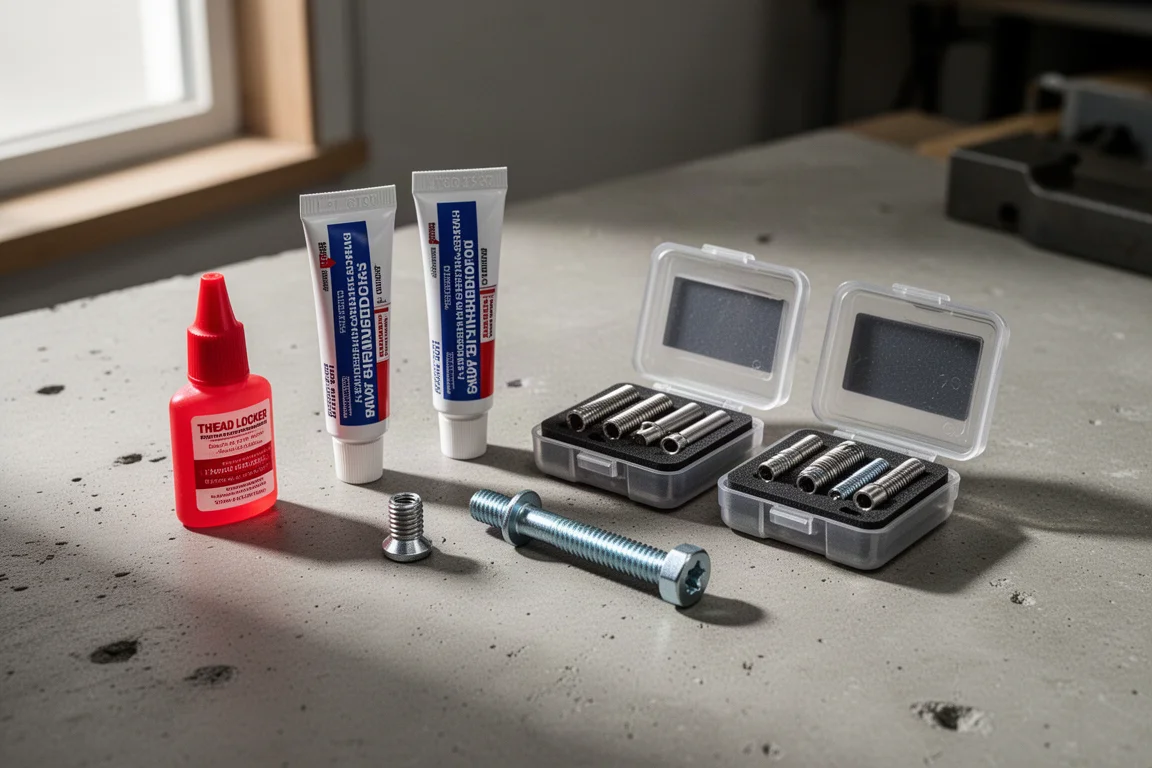

Om daar achter te komen, hebben we een volledige vergelijking gedaan tussen zeven reparatieopties: koperdraad als noodoplossing, Loctite Red 271 thread locker, JB Weld epoxy en vier gespecialiseerde kits met draadinserts van HHIP, Helicoil, EasyLock en Timesert. Elk van hen werd onder identieke omstandigheden getest op koppelsterkte, draagkracht en corrosiebestendigheid.

Hoe de test was opgezet

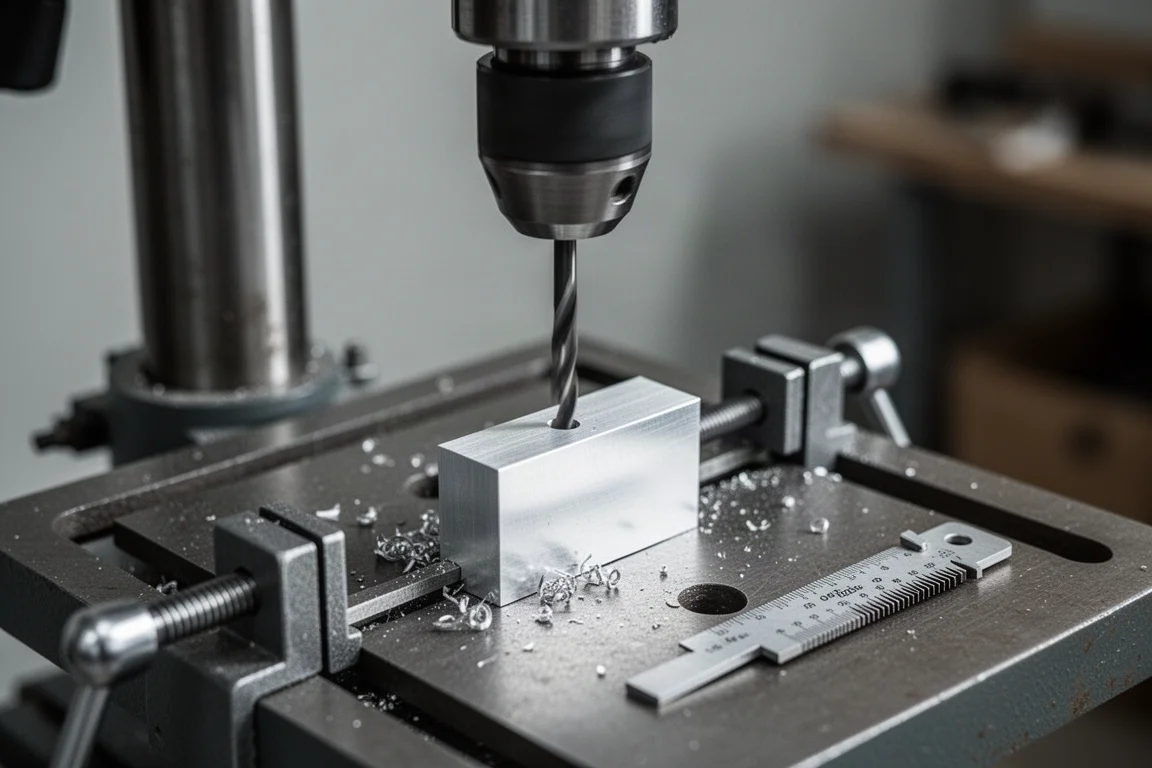

Elke test begon op dezelfde manier: 1/2-inch aluminium plaatmateriaal werd geboord met een 17/64 spiraalboor en getapt voor 8 mm schroefdraad met een spoed van 1,25. Snijolie werd gebruikt om het tappen consistent te houden over alle 48 teststukken.

Het beschadigen van het verse schroefdraad vereiste tussen de 300 en 350 inch-pounds aan koppel, wat de controlenorm werd. Vervolgens werd elk teststuk opzettelijk beschadigd, gereinigd met remonderdelenreiniger en gerepareerd met één van de zeven methoden voordat de test werd hervat.

Waarom schroefdraad in eerste instantie beschadigt

Er zijn drie zeer gangbare manieren waarop schroefdraad beschadigd raakt. Een bout te strak aandraaien is de meest voor de hand liggende, en het vernietigt aluminium schroefdraad snel. Corrosie is de tweede boosdoener; wanneer roest zich vormt, kan het simpelweg verwijderen van de bout het schroefdraad verscheuren. Ten derde vernielt scheef aandraaien, waarbij de bout niet goed uitgelijnd is met het gat, het schroefdraad en verpest de passing.

Weten met welke faalmodus je te maken hebt is belangrijk, want de goedkoopste oplossing en de sterkste oplossing zijn niet altijd hetzelfde product.

Koperdraad: de tijdelijke noodoplossing

De minst dure reparatie die er is, is een stuk ontbloot koperdraad. Verwijder de isolatie, knip ongeveer een inch naakt draad af, leg het in het beschadigde schroefdraad en draai de bout aan. Koper is zachter dan aluminium en staal, dus het vult de holte die het beschadigde schroefdraad achterlaat.

Het is geen echte reparatie, maar als tijdelijke oplossing kan het dingen bij elkaar houden tot je de juiste gereedschappen hebt.

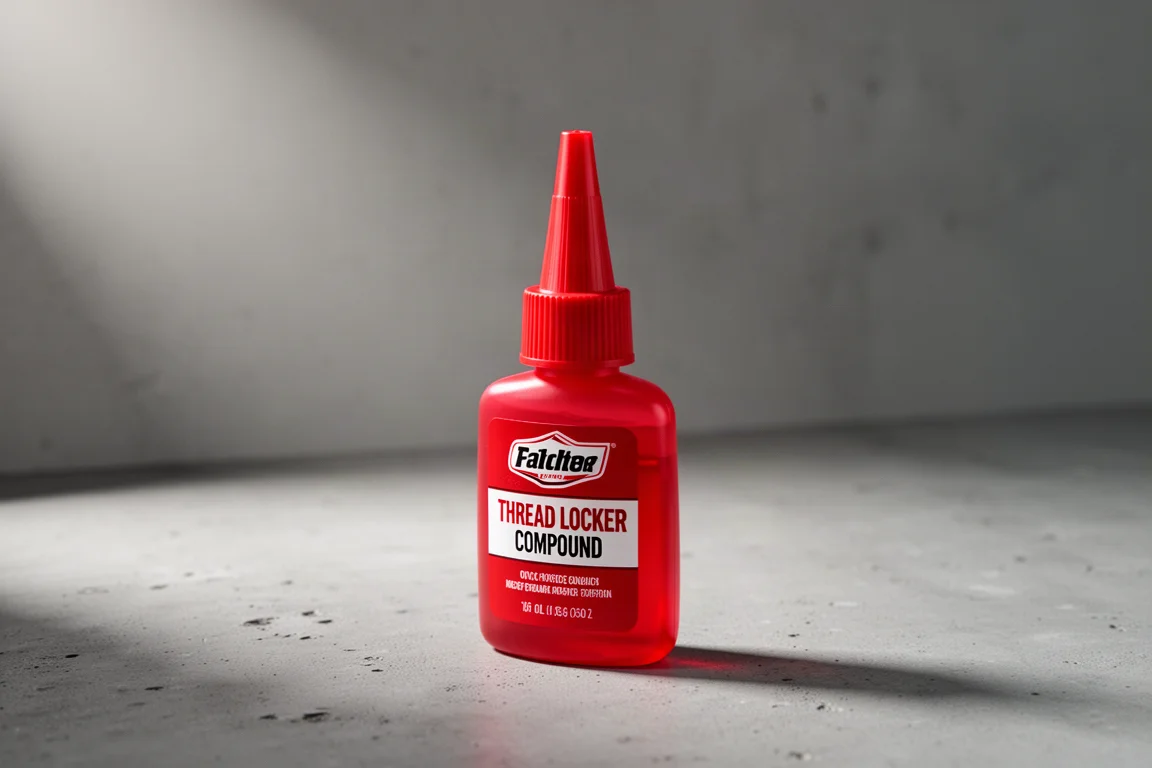

Loctite Red 271 Thread Locker

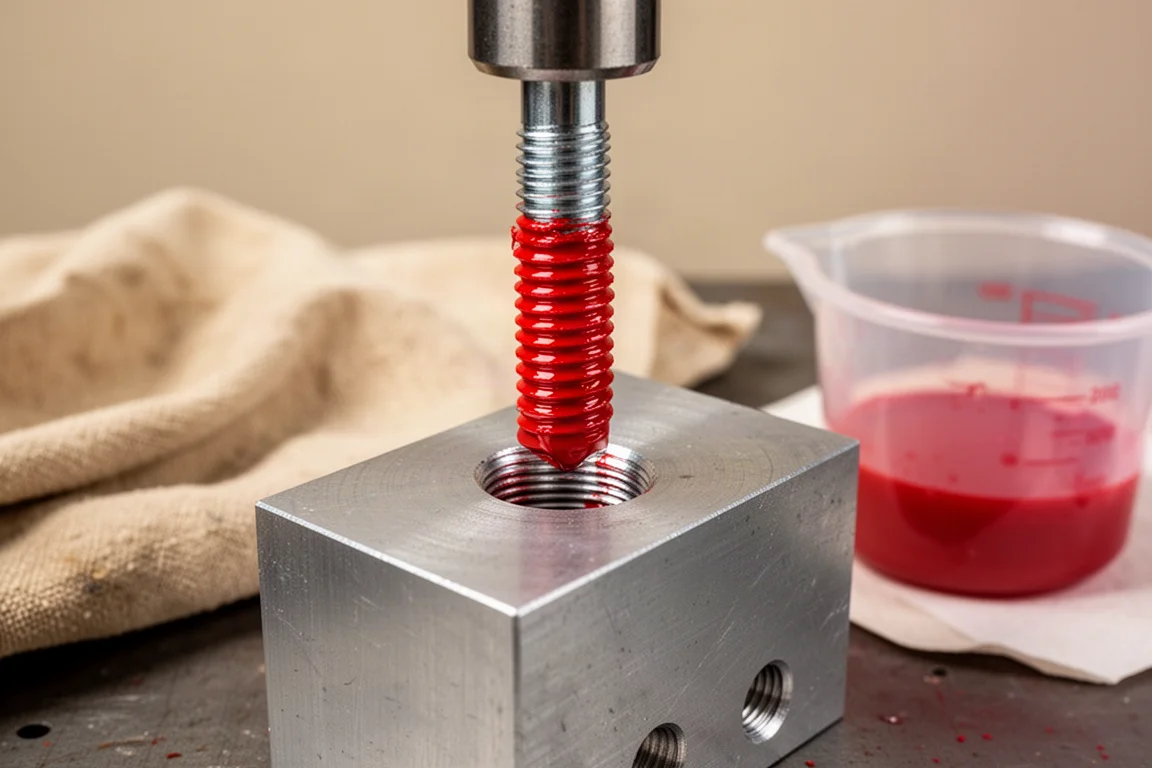

Loctite Red 271 wordt gepresenteerd als een permanente, zware thread locker en hardt in ongeveer 10 minuten uit. Gemaakt in de VS, kost het ongeveer $6,48. Het is de moeite waard te begrijpen wat dit product werkelijk is: een thread locker, geen product voor draadreparatie. Als de bout in een beugel of hulpstuk gaat dat niet veel klemkracht nodig heeft, kan het vastzetten van de bevestiging met rode thread locker een redelijke snelweg zijn. Het herbouwt alleen geen enkel schroefdraad.

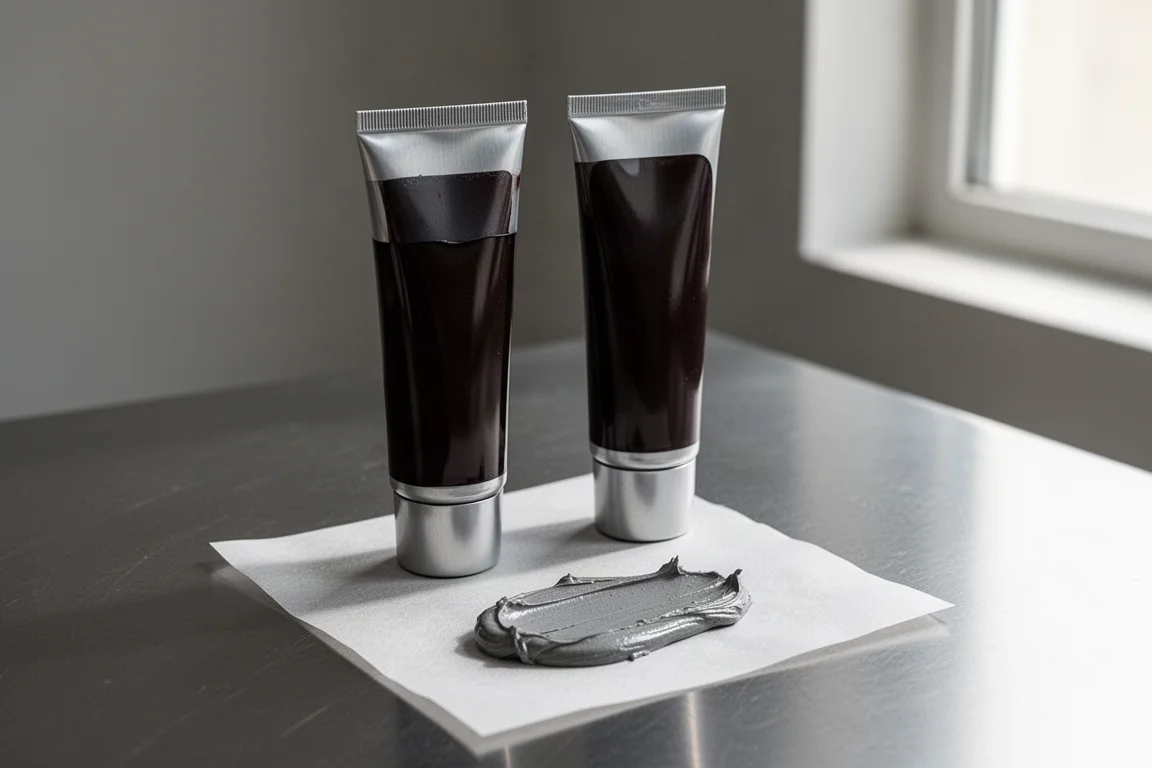

JB Weld Epoxy

JB Weld is een met staal versterkte epoxy die claimt de sterkste binding ter wereld te hebben, bij 5.020 PSI, met volledige uitharding in 15 tot 24 uur. Een standaard tube kost zo’n $5 tot $6, terwijl de grotere ProSize verpakking ongeveer $14 kost. Het wordt in de VS gemaakt.

Het reparatieproces betekent gelijke delen uit beide tubes persen, grondig mengen, de bout bestrijken, deze in het gevulde gat draaien en wachten. Het hardt in 4 tot 6 uur uit en mag minstens 15 uur niet weer in gebruik worden genomen. Voor een volledige herbouw boor en tap je vervolgens de uitgeharde epoxy alsof het nieuw materiaal is.

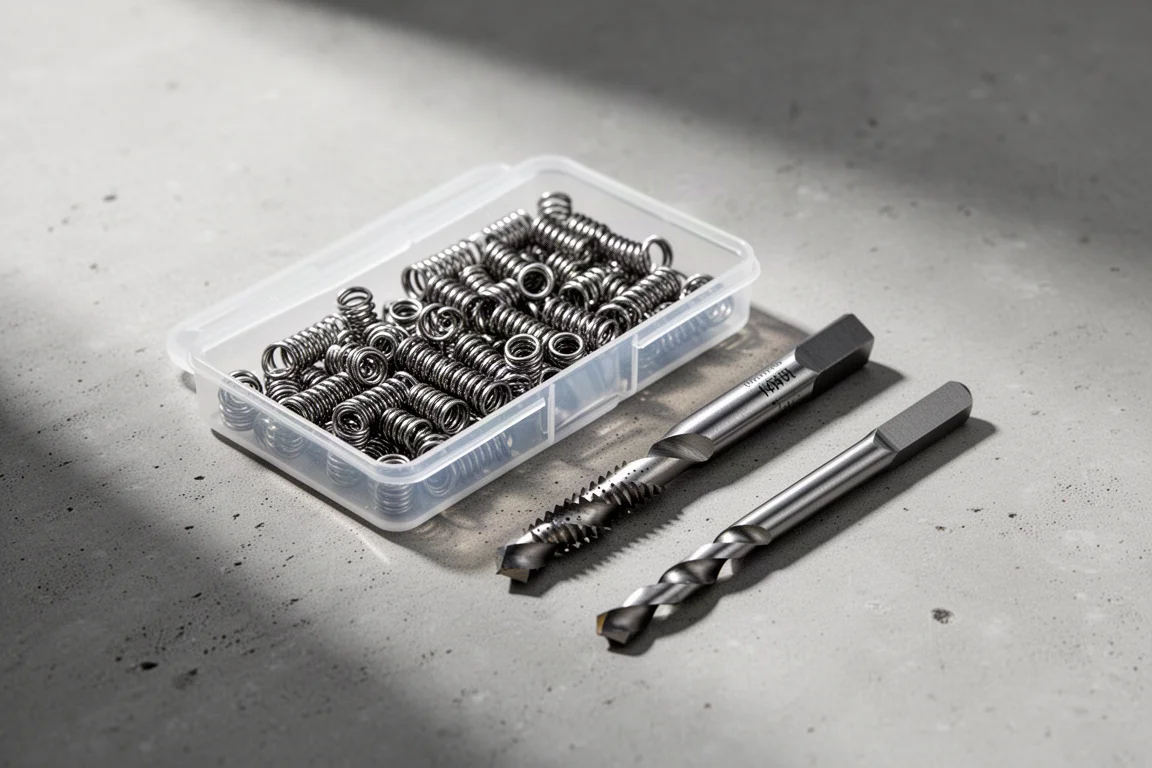

HHIP Thread Repair Kit

De HHIP-kit kost ongeveer $20 en is speciaal ontworpen voor 8 mm bevestigingen met een draaispoed van 1,25. Hij bevat 25 reparatie-inserts, een spiraalboor, een 8 mm tapper, een montagetool voor inserts en een pinpoint om de metalen lip van de insert af te breken. Het enige dat ontbreekt zijn instructies en een boor. HHIP-producten worden in China gemaakt.

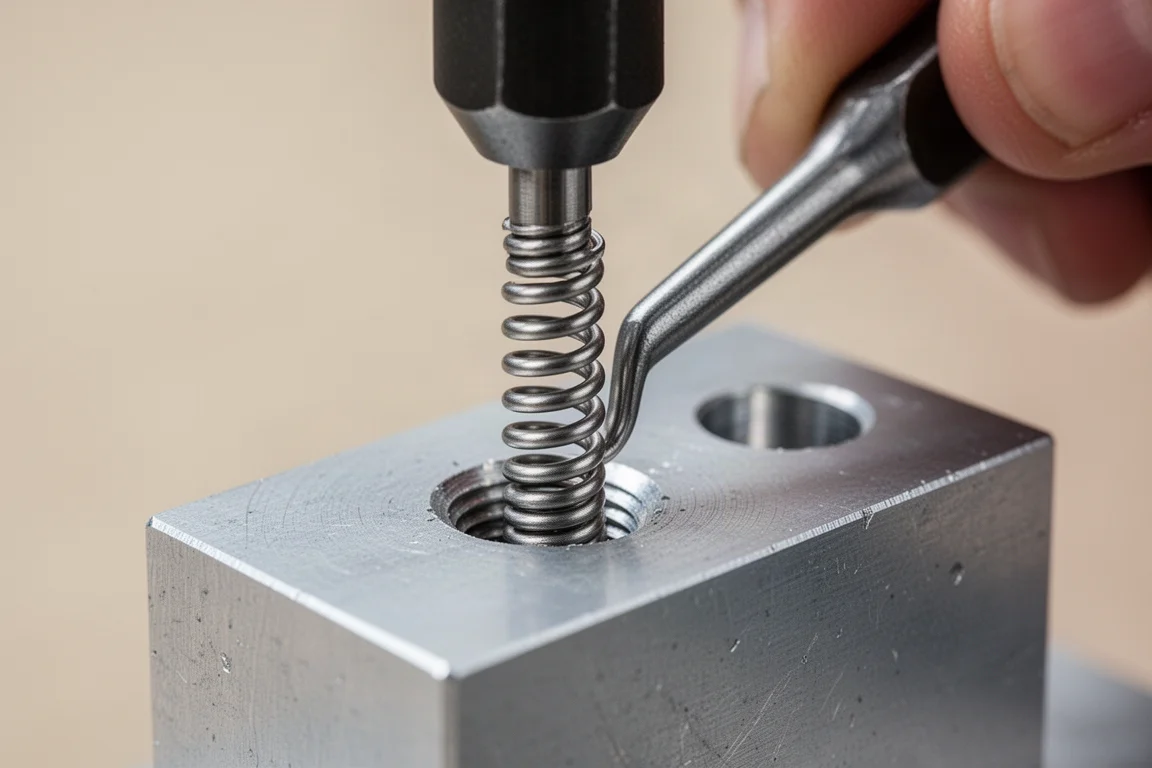

Het proces is eenvoudig: beschadigd schroefdraad uitboren, nieuwe tappen, de insert erin drijven en dan met de pinpoint de lip afbreken. De bout paste mooi zodra de reparatie voltooid was.

Helicoil Thread Repair Kit

Met ongeveer $25 is de kit van het merk Helicoil de A-merkoptie, gemaakt door Stanley Engineered Fastening in de VS en China. Hij bevat een tapper, een montagetool voor inserts en 10 reparatie-inserts, met een echt goed geschreven handleiding. Je moet zelf een spiraalboor en een pinpoint met vlakke kop leveren. Op de tapper staat de vereiste boorgrootte gestempeld.

De insert moet een kwart tot een halve slag onder het bovenoppervlak zitten, waarna de tang op de inkeping wordt afgebroken. De voltooide reparatie accepteerde de bout vlekkeloos.

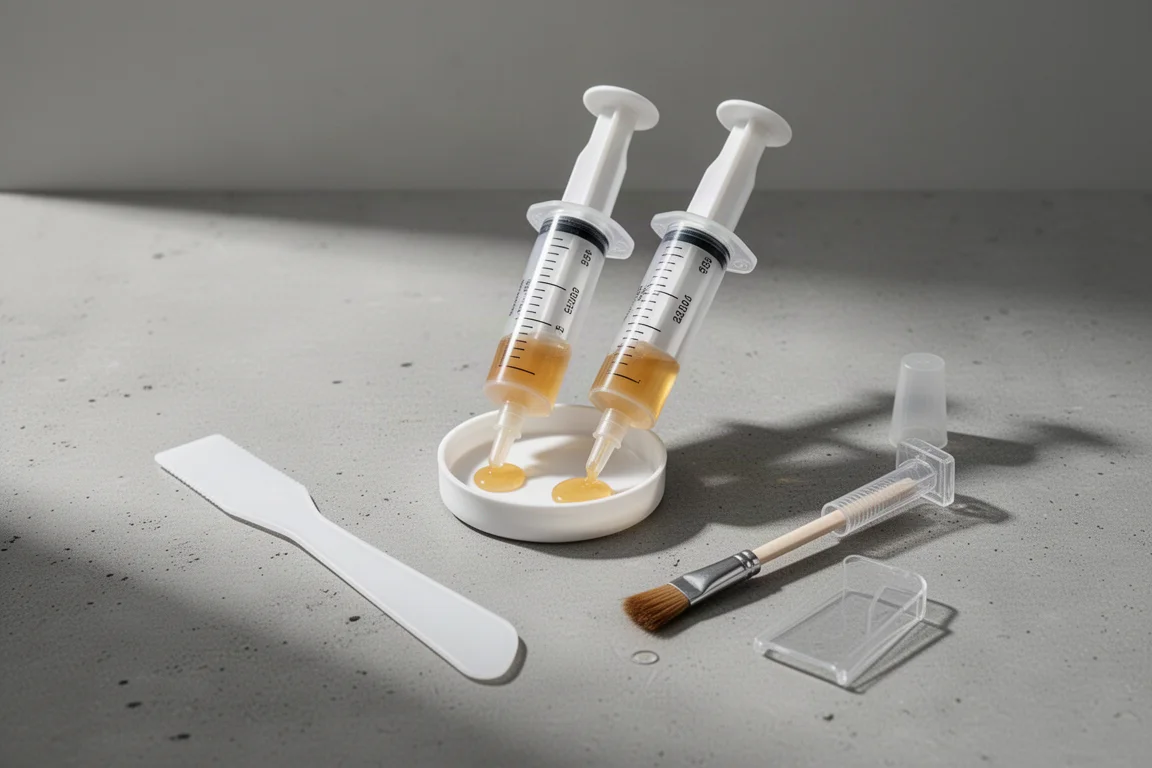

Loctite PC 3967 Strip Thread Repair Kit

Als je niet over veel gereedschap beschikt, is de Loctite PC 3967-kit de meest flexibele optie, omdat hij werkt met vrijwel elke bevestigingsmaat, niet alleen één specifieke schroefdraad. Hij is geschikt voor de meeste metalen, waaronder aluminium, ijzer, staal, messing, magnesium en koper, al heeft hij temperatuurlimieten van -65 tot 300 graden F, of 350 graden intermitterend. Het wordt in de VS gemaakt.

De kit bevat een release-agent, een tweedelig epoxysysteem en een spatel. Je bestrijkt de bout met release-agent, mengt de twee epoxydelen, vult het vrouwelijke onderdeel, draait de ingesmeerde bout erin, verwijdert die na 5 tot 10 minuten en laat de compound 30 minuten uitharden. De gevormde schroefdraden zagen er bij inspectie goed uit, al is het verstandig de temperatuurbovengrens te respecteren.

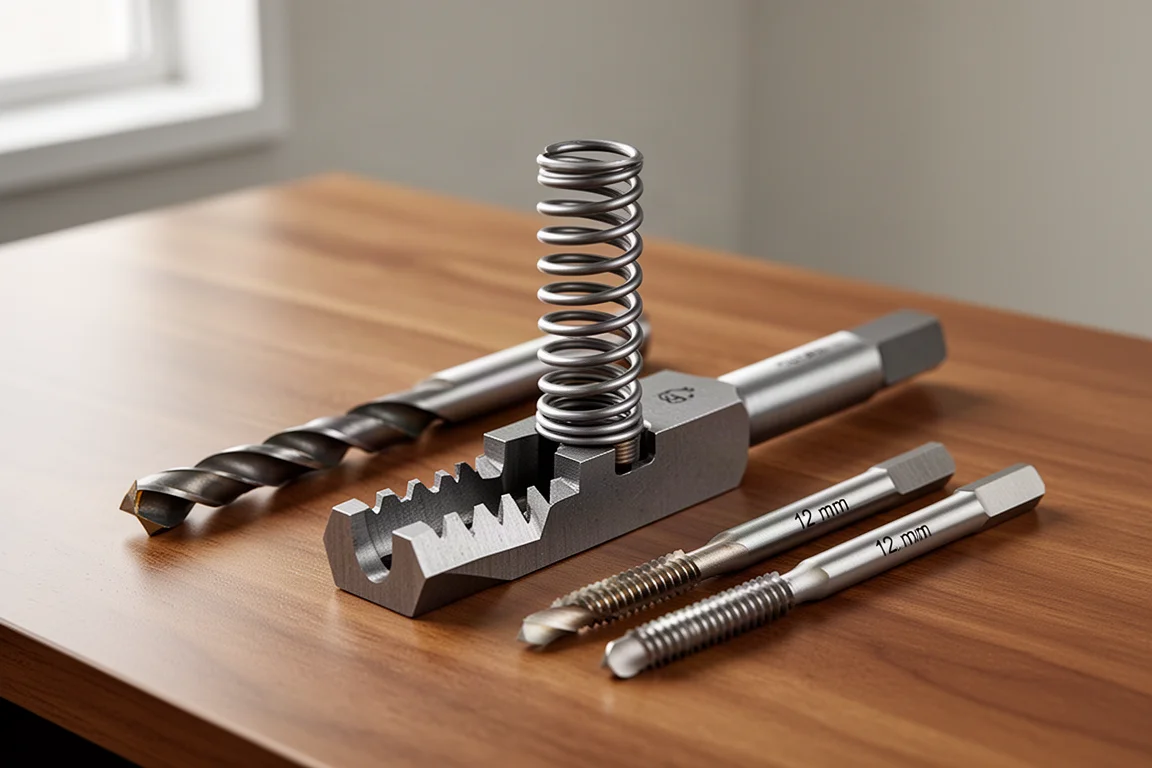

EasyLock Thread Repair Kit

Sommige gebruikers stellen dat het EasyLock-systeem eigenlijk beter is dan de Helicoil-aanpak, en de montaatkwaliteit ondersteunt dat. Voor $60 is het een van de duurdere kits, met inserts gemaakt in de VS en gereedschap gemaakt in China. Hij bevat 10 inserts, een 33/32 spiraalboor, een 12 mm tapper en een drijver met inkepingen die de insert vastklemmen.

De installatie is werkelijk een eenvoudige volgorde van boren, tappen en schroefdraad snijden. De insert ging met de mooiste passing van alle geteste kits in het teststuk zitten.

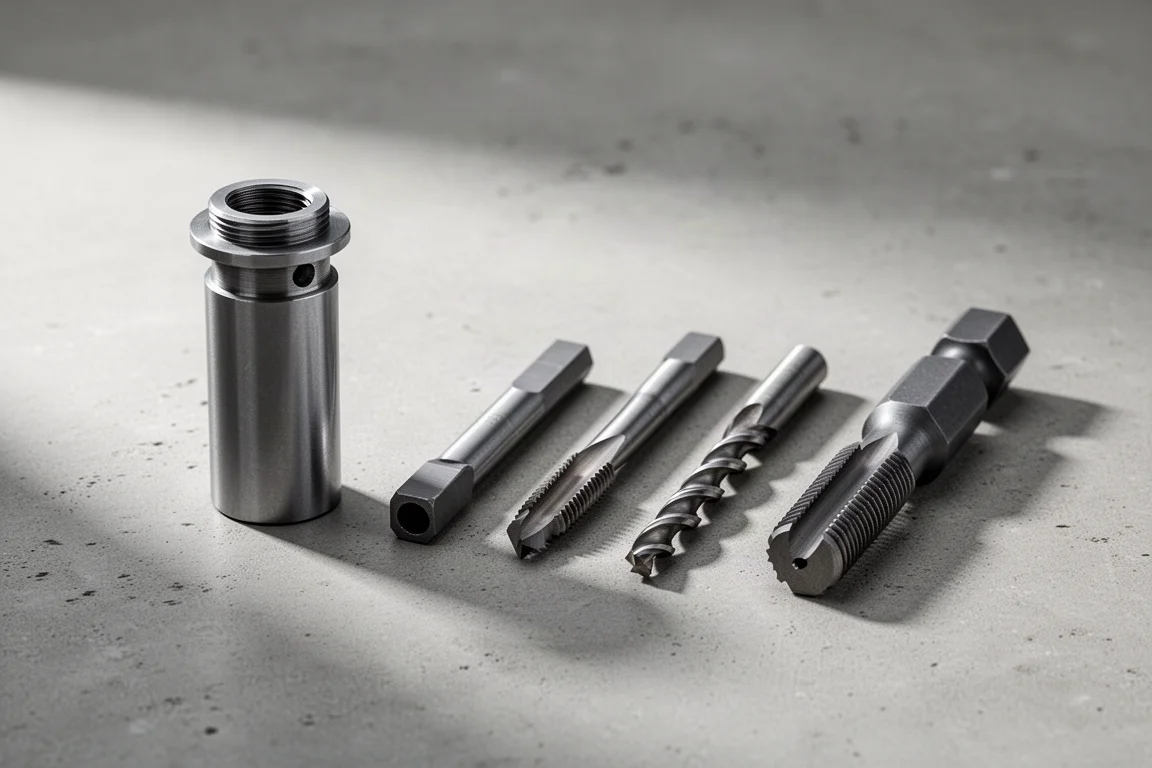

Timesert Thread Repair Kit

De duurste geteste kit is de $100 Timesert, gemaakt in de VS met vijf inserts. Hij wordt geleverd met de boor, een verzinkboortool, een tapper en een insert-drijver. De volgorde is: boren, tappen tot volledige diepte, verzinken met lichte neerwaartse druk bij lage tot gemiddelde snelheid, en dan de insert drijven terwijl je de schroefdraad van de drijver olieert.

Twee ontwerpdetails vallen op. De insert heeft bovenaan een flens die hem op zijn plaats vergrendelt en voorkomt dat hij in het gat zakt, en de insert is zelfvertragend. De drijver draait aan terwijl hij de onderste paar schroefdraden van de insert expandeert, en draait weer los zodra de expansie voltooid is. Dat zelfvertragende ontwerp maakt het een sterke kandidaat voor onderdelen die vaak gebruikt worden, zoals een olieaftapplug.

Resultaten van de koppeldraadtest

Nadat alle reparaties na 36 uur volledig waren uitgehard, werd elk tot falen aangedraaid. De resultaten scheidden netjes in twee groepen.

De vier kits met metalen inserts presteerden allemaal beter dan het originele aluminium schroefdraad. EasyLock was de uitschieter met opmerkelijk consistente resultaten, met een brekende bout op roughly 706 tot 717 inch-pounds over alle drie de monsters. HHIP volgde met 500 tot 576 inch-pounds, Timesert hield 461 tot 571 vast, en Helicoil brak bouten op 442 tot 493 inch-pounds. Bij elke insertreparatie hield het gerepareerde schroefdraad langer stand dan de bout.

De oplossingen zonder inserts vertelden een ander verhaal. Koperdraad faalde in feite, met nul tot 72 inch-pounds. Loctite Red 271 scoorde gemiddeld ongeveer 140 inch-pounds met grote variatie tussen monsters. JB Weld scoorde gemiddeld ongeveer 206 inch-pounds maar schommelde wild van 98 tot 372. De epoxyreparatie met Loctite PC 3967 gaf toe bij 75 tot 177 inch-pounds.

Resultaten van de zware belastingstest

Voor reparaties die in een cilinderkop of elk ander onderdeel met zware belasting terechtkomen, duwde een tweede test elke reparatie met hydraulische rammen tot falen. De controlebout hield tot ongeveer 1.000 PSI stand voordat hij brak.

Opnieuw hielden alle vier de kits met metalen inserts stand in drie op drie tests. EasyLock bereikte 1.000 tot 1.150 PSI, Timesert 1.025 tot 1.100 PSI, Helicoil 1.000 tot 1.175 PSI en HHIP 950 tot 1.150 PSI, met het gerepareerde schroefdraad daarna nog in uitstekende staat. Onder de opties zonder inserts deed JB Weld het beste met roughly 248 PSI gemiddeld, gevolgd door Loctite Red 271 met ongeveer 140 PSI, de PC 3967-epoxy met ongeveer 115 PSI en koper met effectief nul.

Resultaten van de corrosietest

Een sterk corrosieve weekloop in waterstofperoxide, azijn en zout duurde 24 uur om de corrosiebestendigheid te testen. Helicoil hield het het beste vol met geen enkele zichtbare corrosie, HHIP kwam tweede met slechts een kleine hoeveelheid, en EasyLock en Timesert toonden iets meer corrosie, roughly gelijk aan elkaar.

Welke kit voor draadreparatie moet je kiezen?

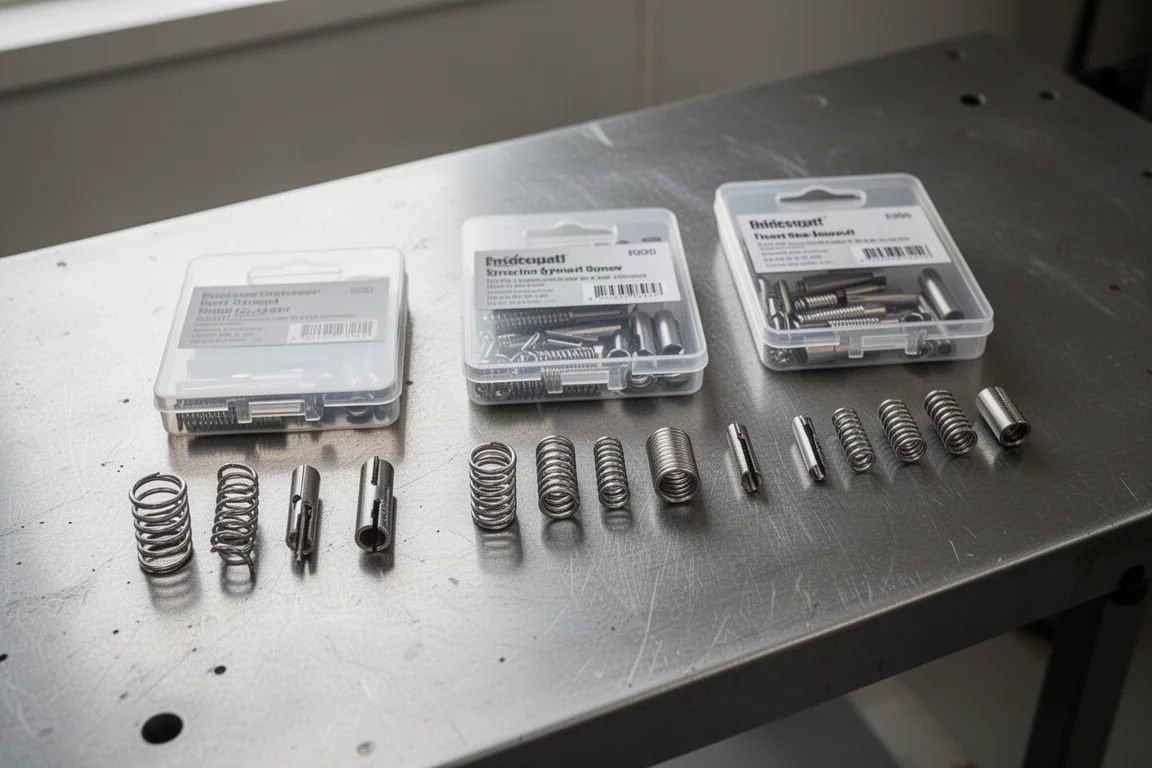

Insertmaat is een andere factor om mee te wegen. De Helicoil-insert meet rond de 10 mm, de Timesert is iets kleiner met 9,47 mm, en de EasyLock is veruit de grootste met bijna 12 mm, wat ertoe doet wanneer er beperkt materiaal rond het gat is.

Alle kits met metalen draadinserts maakten indruk, want elk van hen presteerde beter dan het originele aluminium schroefdraad. Je keuze komt neer op drie praktische factoren: corrosiebestendigheid, de insertmaat die jouw toepassing kan accepteren, en hoeveel je bereid bent te besteden aan de reparatie.

Voor een budgetreparatie levert de HHIP-kit uitstekende sterkte voor $20, en de Helicoil-kit voegt betere corrosiebestendigheid en duidelijkere instructies toe voor $5 meer. Wil je de sterkste, meest consistente houdkracht, dan rechtvaardigt EasyLock zijn $60 prijs. Voor vaak onderhouden onderdelen zoals olieaftapplugs is het zelfvertragende Timesert-ontwerp de $100 waard. Voor reparaties met weinig gereedschap of ongebruikelijke schroefdraadmaten is de Loctite PC 3967-epoxykit de flexibele terugvaloptie, en JB Weld blijft een goedkope noodmaatregel.

Conclusie

De testproduceerde een duidelijke scheiding. Epoxy- en thread locker-aanpakken, inclusief koperdraad, haalden nooit de sterkte van gezonde originele schroefdraden, en hun resultaten varieerden sterk. Elke kit met metalen draadinserts versloeg daarentegen de fabrieksschroefdraden op sterkte en hield de bout vast tot de bevestiging zelf faalde. Als de gerepareerde verbinding er op wat voor manier dan ook toe doet, is een insertkit de reparatie om te maken, met de beste keuze afhankelijk van je budget, de corrosieomgeving en hoeveel materiaal het gat omringt.
