Assembler un drone FPV de secours de haute qualité : guide de sélection des composants et de montage

Introduction

Assembler un drone FPV de secours implique de choisir des composants qui fonctionnent ensemble de manière fiable. Ce guide détaille la sélection de pièces haut de gamme et l’assemblage d’un quad conçu pour supporter des conditions de vol exigeantes et des crashs fréquents.

Sélection du châssis : IT’S FPV ERA

Le châssis est la base de tout montage FPV. La rigidité du châssis affecte directement le réglage, les sensations de vol et la durabilité. Pour un quad de secours devant survivre à des atterrissages brutaux et au vol en bando, la solidité est non négociable.

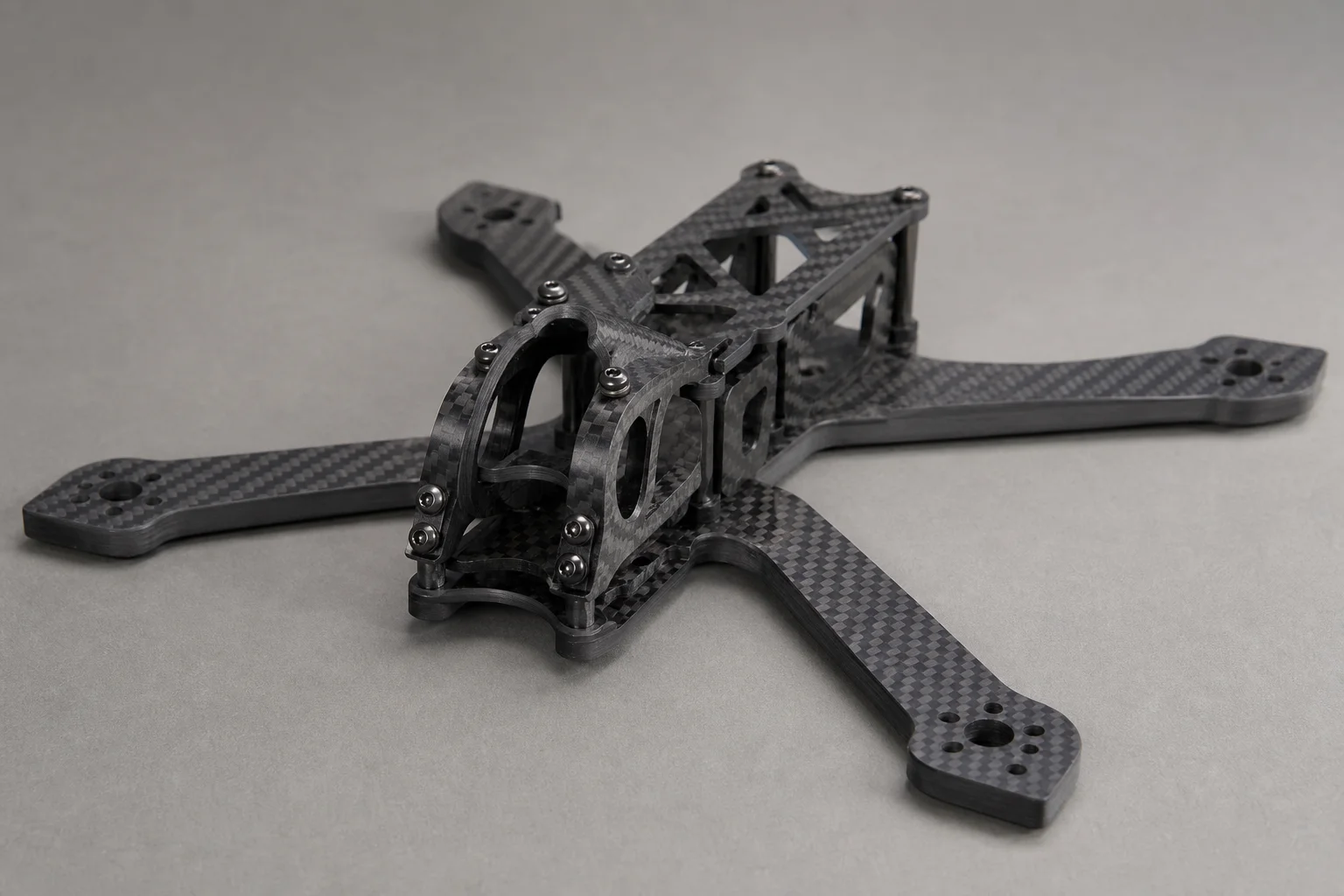

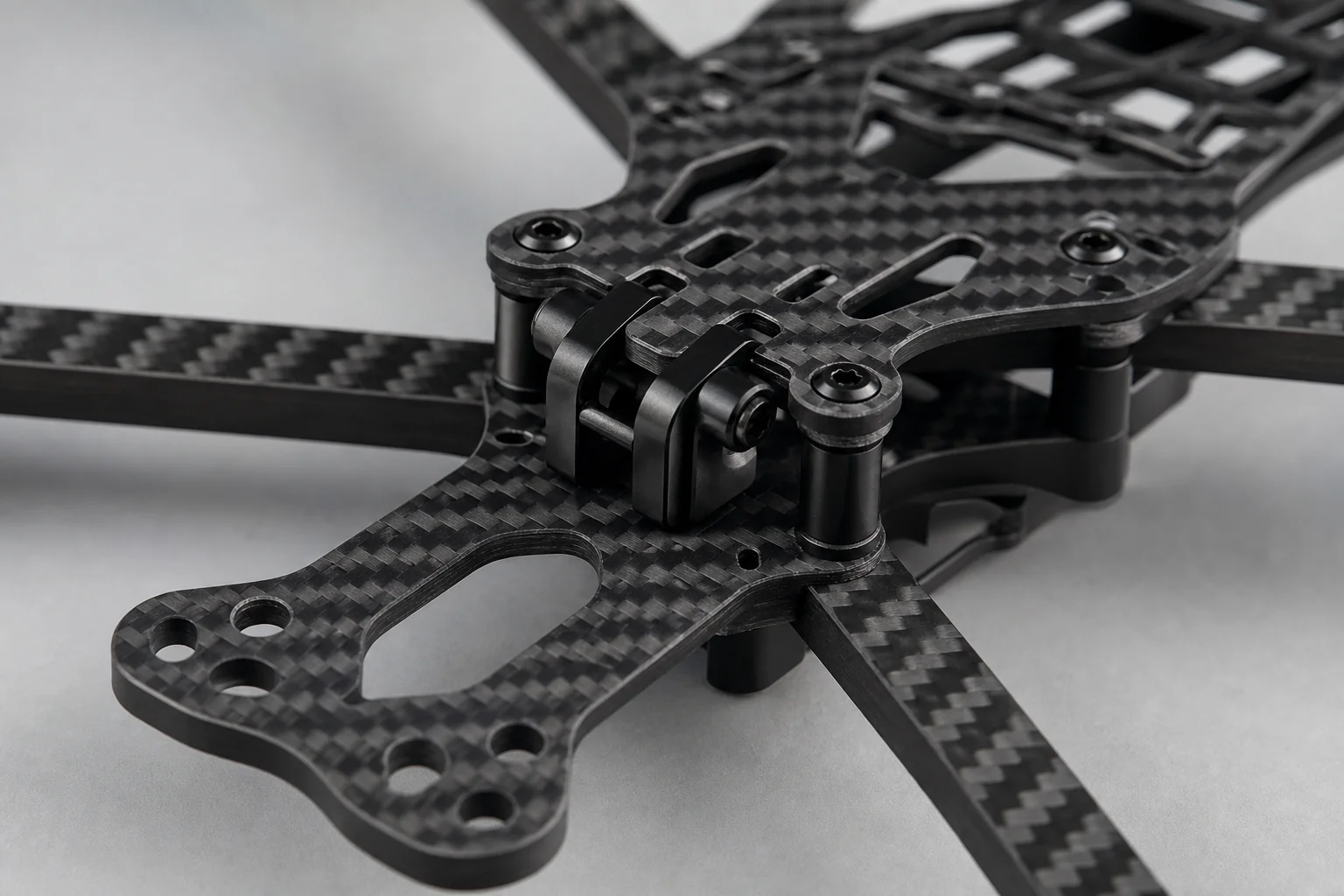

Le châssis IT’S FPV ERA offre une construction robuste et des performances fiables. Il dispose d’une conception à entretoises intégrées, d’une verrière ingénieuse servant à la fois de support de caméra et de pare-chocs, ainsi qu’un élément de verrouillage central des bras qui renforce l’intégrité structurelle. Le design est épuré et fonctionnel, avec beaucoup d’espace interne pour le passage des câbles.

L’assemblage est simple grâce au guide de montage complet fourni par le fabricant. La disposition du châssis facilite le passage des câbles avant d’empiler l’électronique, et la conception intégrée signifie moins de pièces détachées à gérer pendant la construction.

Choix des moteurs : T-HOBBY 2306.5 1750KV

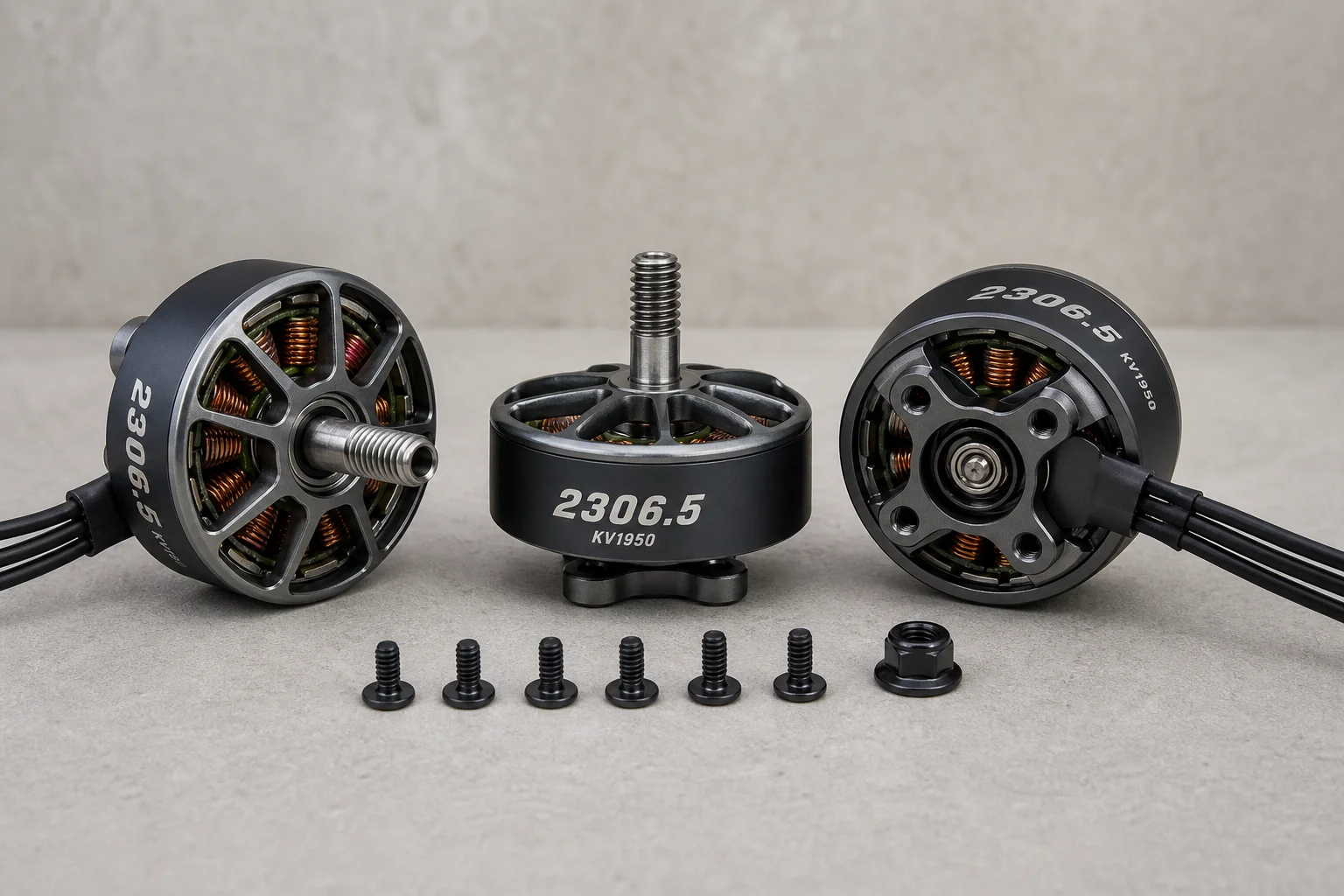

Les moteurs sont essentiels aux performances de vol et à la réactivité. Les moteurs T-HOBBY 2306.5 1750KV ont été développés en collaboration avec IT’S FPV et offrent un équilibre entre puissance et efficacité pour cette taille de châssis.

La taille 2306.5 et l’indice 1750KV conviennent aux configurations de batteries 6S et offrent une bonne réponse en montée sans sacrifier la stabilité. Ces moteurs sont conçus pour la durabilité et des performances constantes sur plusieurs sessions de vol.

Électronique : Contrôleur de vol et ESC

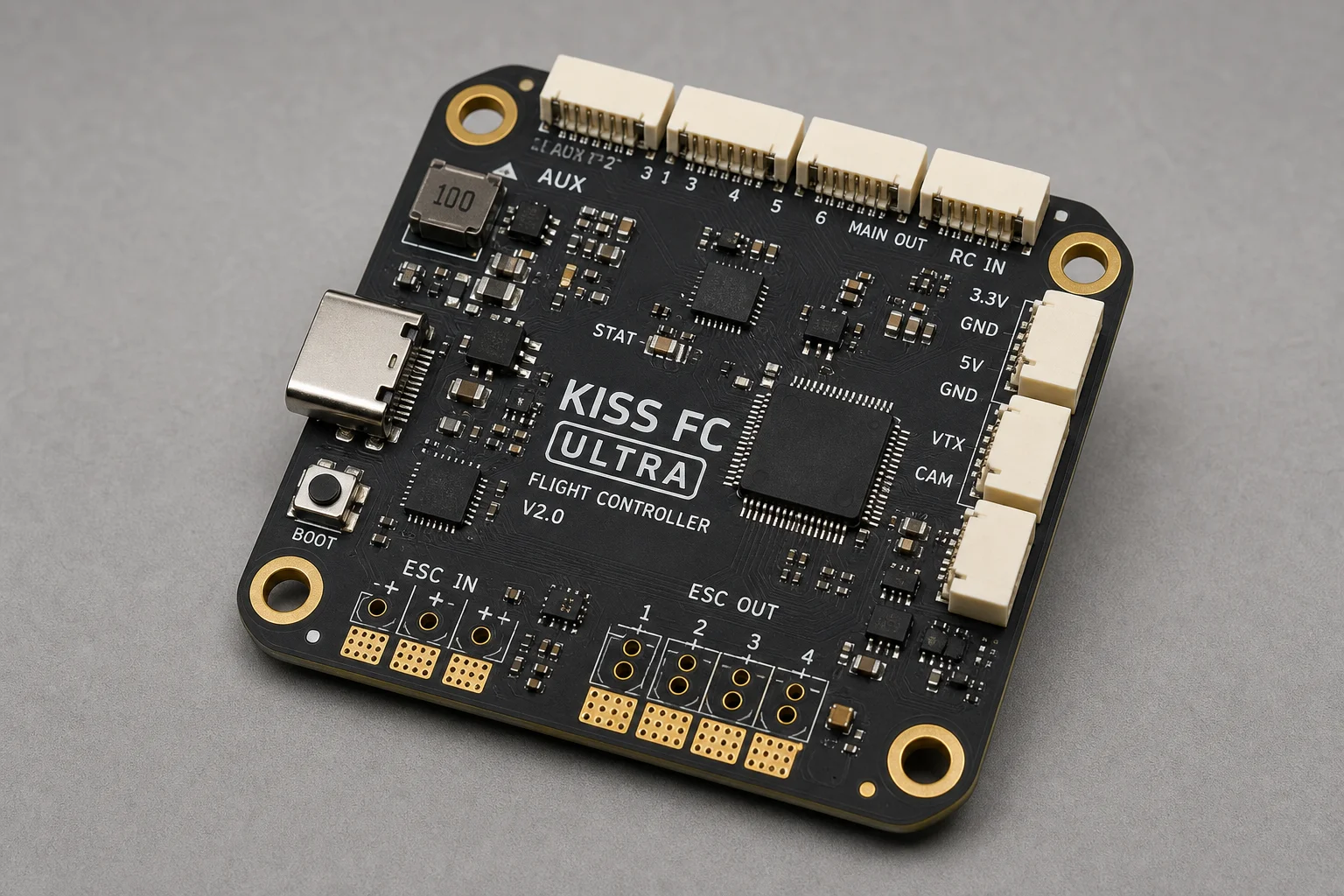

Le contrôleur de vol KISS FC Ultra apporte une stabilité éprouvée et une grande flexibilité de réglage. KISS possède une longue expérience dans la course FPV, et la variante Ultra offre des fonctionnalités modernes tout en conservant la philosophie de réglage simple qui fait la réputation de la plateforme.

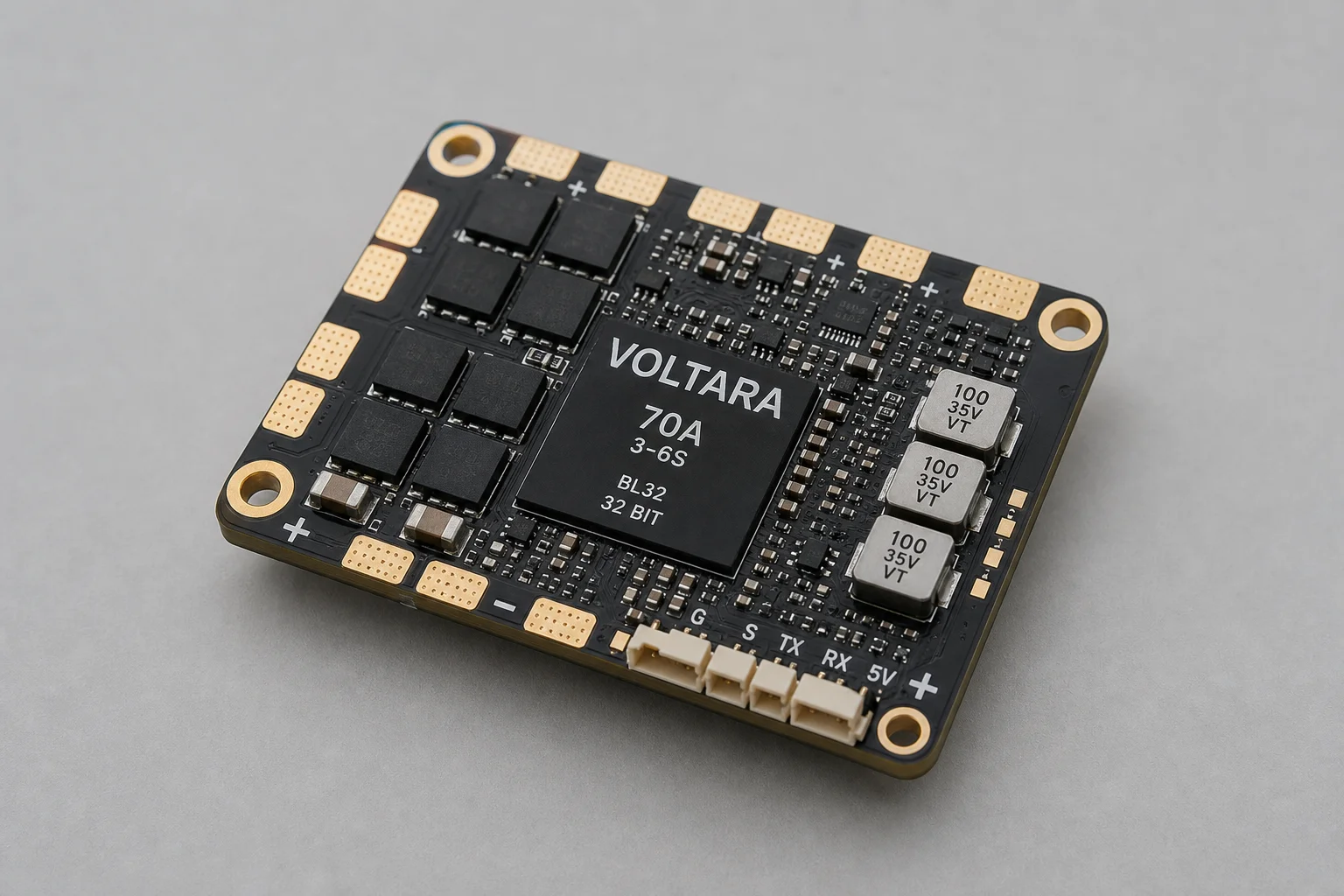

L’ESC Voltara s’associe parfaitement à la KISS FC Ultra et offre une compatibilité plug-and-play. Cette combinaison simplifie le processus de montage et réduit les problèmes lors de la configuration.

Systèmes vidéo et de contrôle

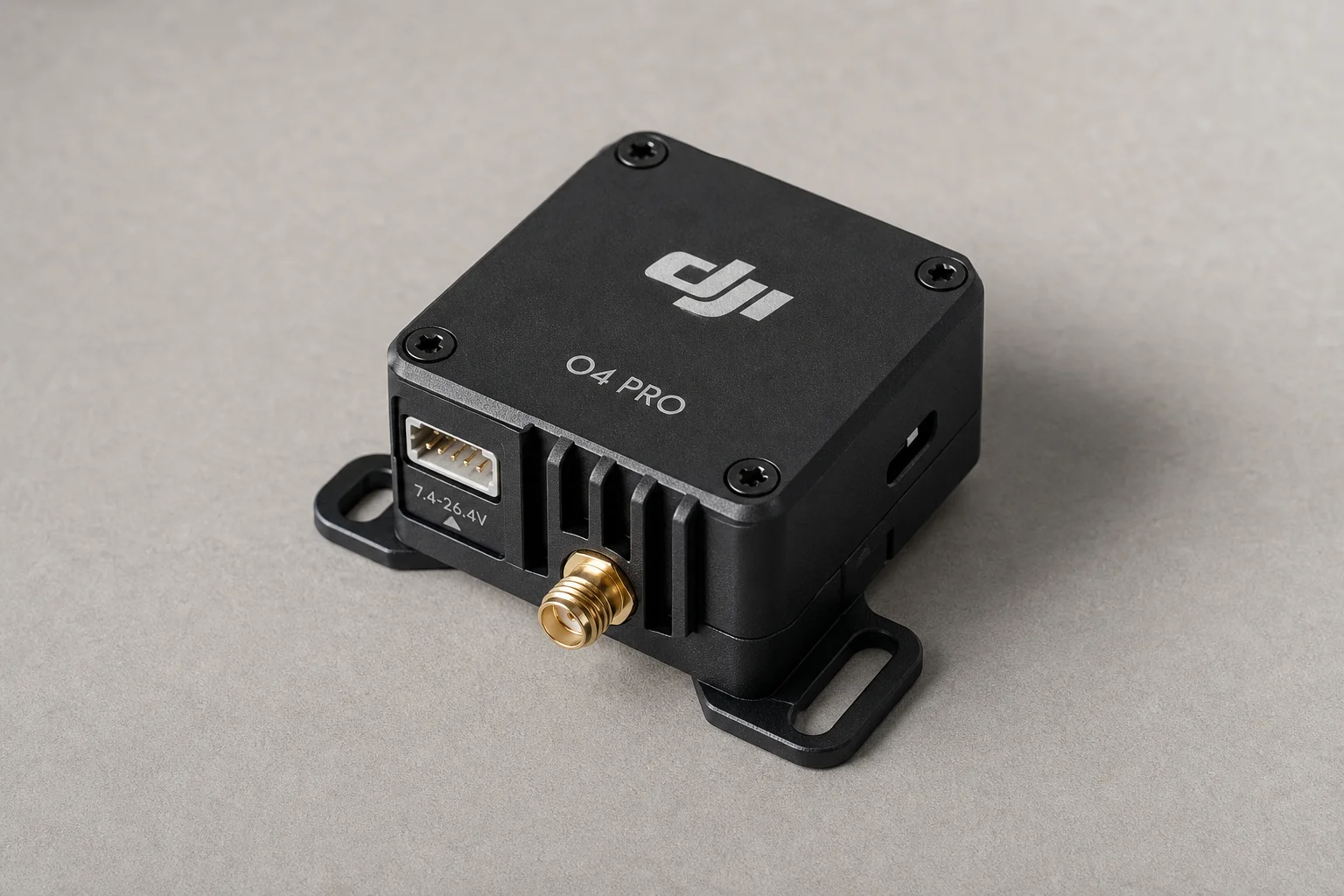

Pour la vidéo FPV, le DJI O4 Pro offre une transmission fiable et une intégration claire avec les lunettes. C’est un choix éprouvé pour la course et le freestyle.

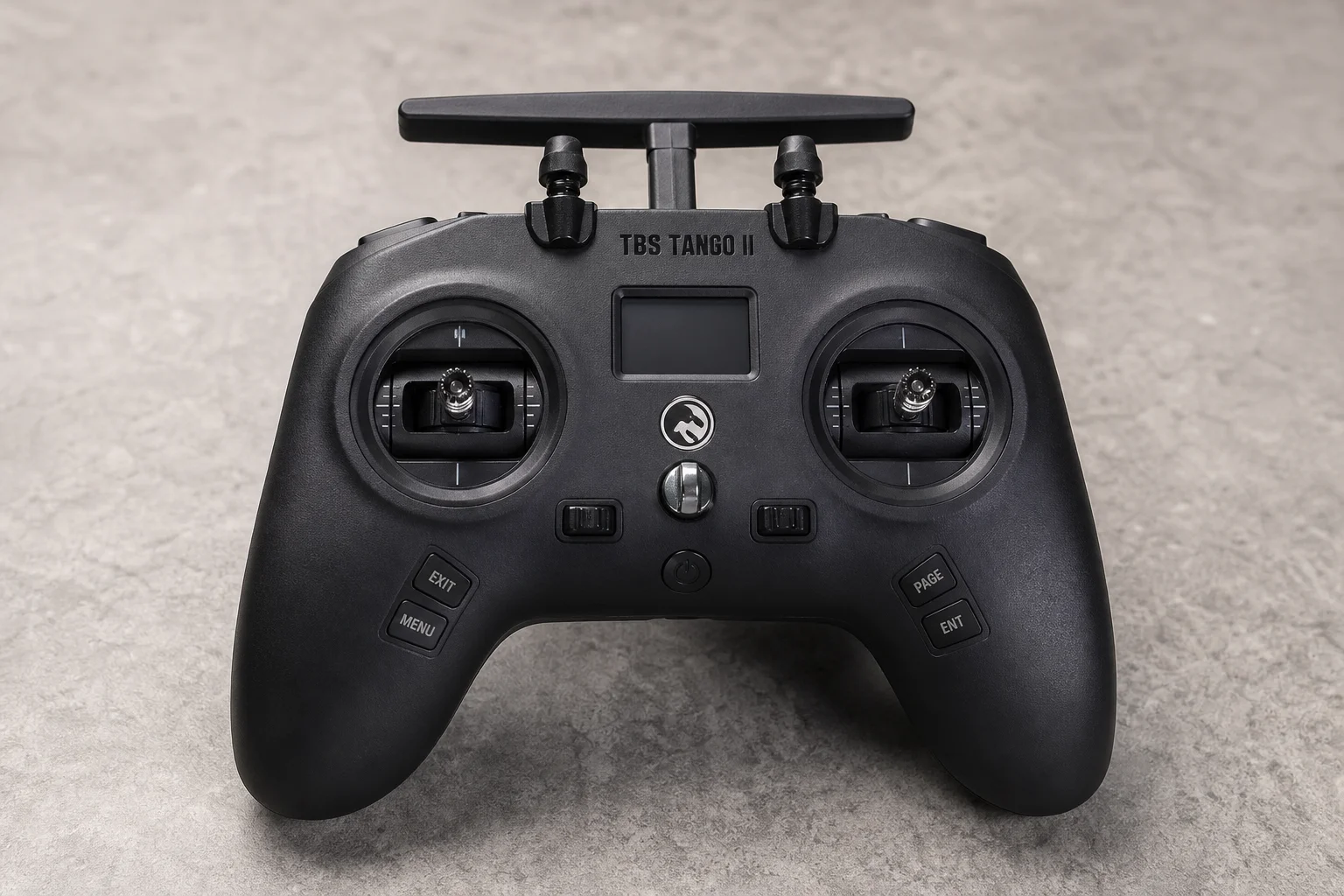

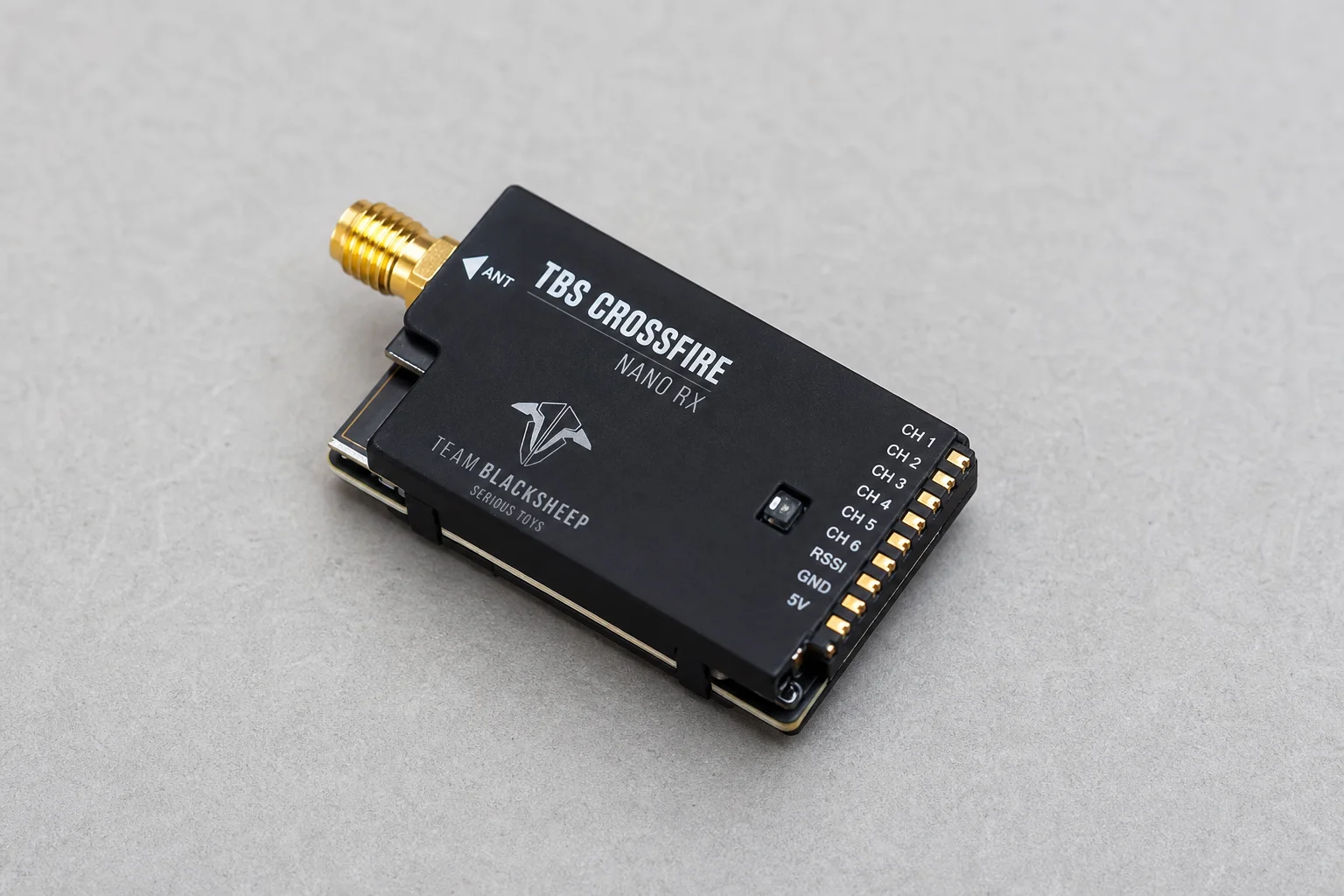

Le récepteur TBS Crossfire assure une stabilité de liaison de contrôle longue portée. Associé à la radiocommande TBS Tango 2, cet ensemble offre un format compact et des gimbals à faible résistance adaptés au vol de précision.

Assemblage de la pile électronique

L’assemblage commence par le châssis et les moteurs, puis passe à la pile électronique. Utilisez du Loctite sur les vis des moteurs pour éviter tout desserrage dû aux vibrations.

Installez l’émetteur vidéo rapidement, en faisant passer le câble de la caméra vers le VTX avant d’insérer la pile principale. Cela permet de garder un montage propre et facilite les ajustements futurs.

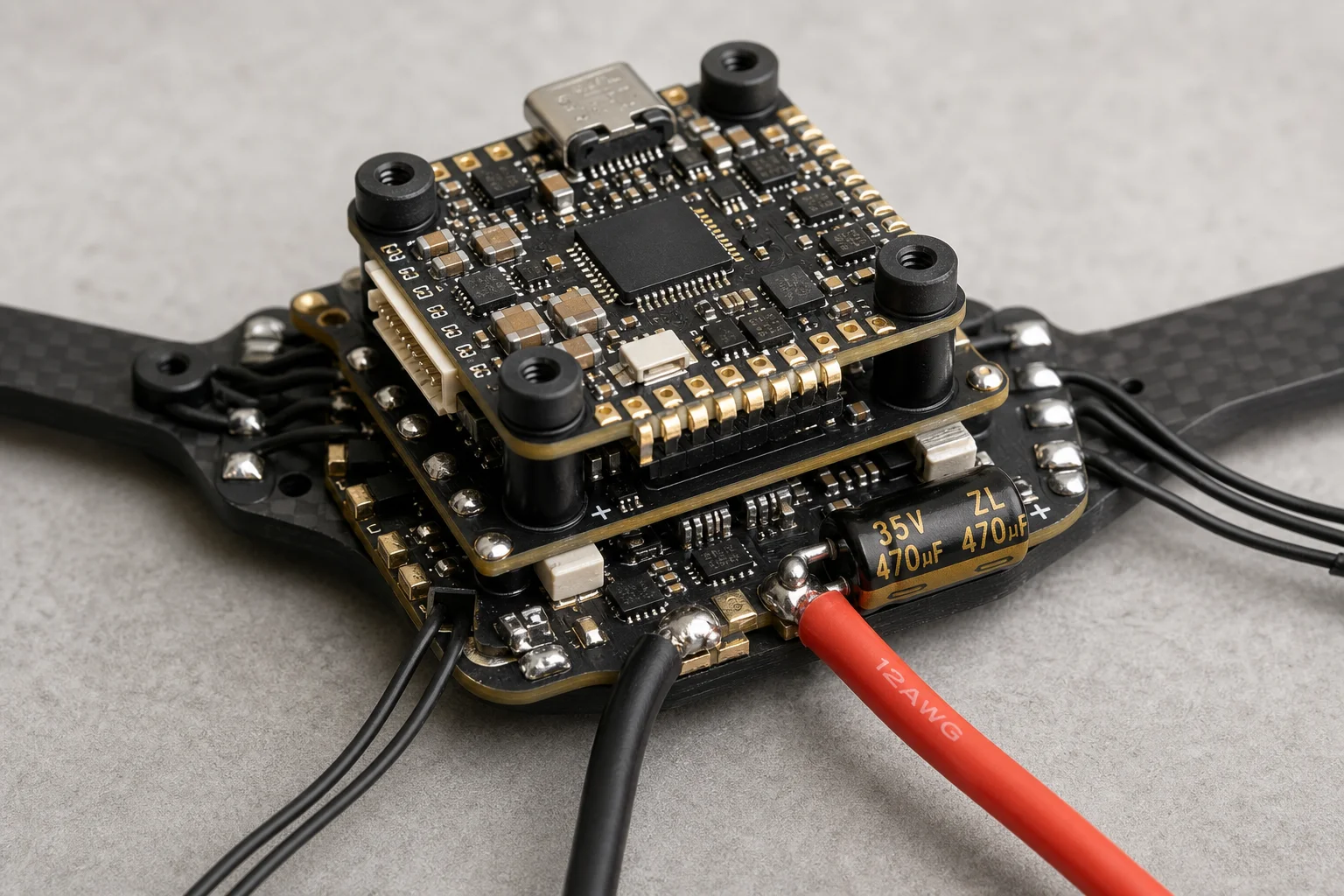

Pour la pile elle-même, suivez les longueurs de vis et la configuration d’amortissement recommandées par le fabricant. Dans ce montage, l’ESC est placé en premier, suivi des amortisseurs souples, puis le contrôleur de vol par-dessus. Cette isolation réduit le bruit des vibrations dans le signal du gyroscope.

Soudez les câbles d’alimentation en utilisant du fil 14 AWG, suffisant pour les montages 6S. Étamez toutes les pastilles avant de souder pour assurer de bonnes connexions. Préchauffez les pastilles si la soudure peine à adhérer. Acheminez les câbles avec soin et coupez l’excédent pour garder un montage propre.

Connectez l’ESC au contrôleur de vol en utilisant le câble recommandé, puis soudez les lignes de signal vidéo (TX6, RX6) séparément. Installez le récepteur et le buzzer autonome, essentiel pour localiser un drone perdu.

Premier vol et performances

Une fois le montage terminé, connectez-vous au contrôleur de vol via l’interface KISS GUI dans un navigateur web. Mettez à jour le firmware vers la dernière version, puis activez le contrôleur de vol.

L’interface KISS GUI propose des réglages recommandés pour la configuration matérielle spécifique. Ces préréglages constituent un bon point de départ, bien que les taux personnalisés et le mappage des interrupteurs doivent être ajustés selon vos préférences. Activez le Launch Mode et le Turtle Mode pour plus de sécurité et des options de récupération.

Testez le sens de rotation des moteurs dans l’onglet Data Output avant le premier vol. Si un moteur tourne à l’envers, utilisez l’ESC Flasher pour inverser son sens.

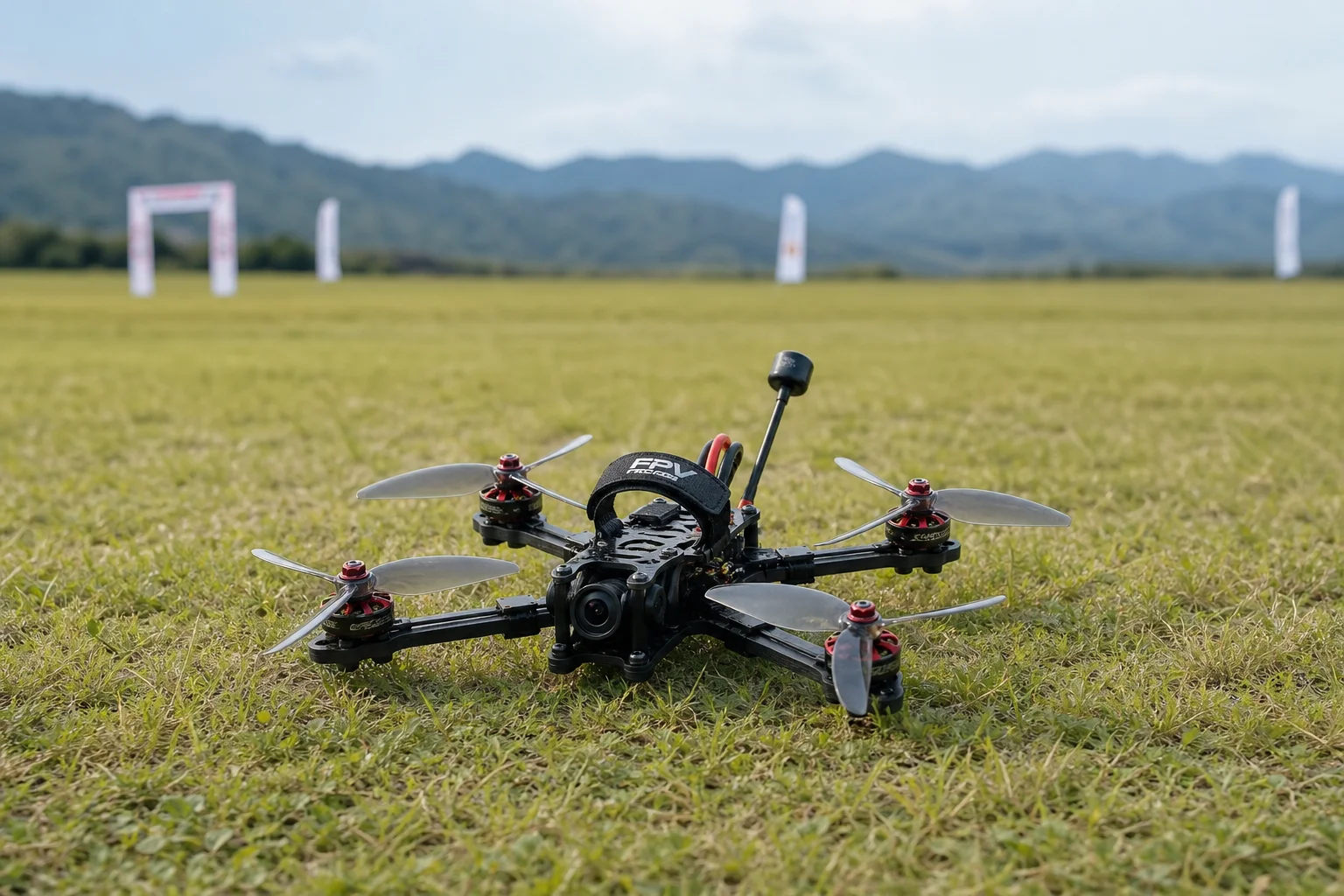

Lors du premier pack de vol, le quad vole de manière fluide et réagit de façon prévisible. La combinaison de la rigidité du châssis, de la réactivité des moteurs et du réglage du contrôleur de vol crée une plateforme facile à piloter et à régler. C’est un montage qui récompense une sélection minutieuse des composants et une attention particulière lors de l’assemblage.

Conclusion

Assembler un quad de secours de haute qualité nécessite de choisir des composants qui fonctionnent ensemble de manière fiable et de les monter avec soin. Le châssis IT’S FPV ERA, les moteurs T-HOBBY, la KISS FC Ultra et les composants électroniques associés créent une plateforme simple à construire, facile à régler et gratifiante à piloter.
