Spielt die Ausrichtung des Schraubenschlüssels eine Rolle? Wir haben Maul- und Ringschlüssel bis zum Versagen belastet

Einleitung

Unter Mechanikern gilt eine alte Regel: Wenn man kräftig an einem offenen oder verstellbaren Schraubenschlüssel zieht, ist die Ausrichtung der Backen entscheidend. Das lange Backen sollte oben sitzen, mit Kraftaufbau weg von diesem. Gilt dieser alte Rat noch für moderne Werkzeuge, und trifft er auch auf offene Schraubenschlüssel zu? Wir haben vier Schraubenschlüssel bis zum Versagen auf einem Drehmomentprüfstand getestet, um das herauszufinden.

Die Frage des langen Backens

Jeder verstellbare Schraubenschlüssel hat ein langes festes Backen und ein kurzes bewegliches Backen. Dieses asymmetrische Design ist kein Zufall: Der versetzte Kopf bietet doppelt so viele Ansetzwinkel, wenn ein Hindernis im Weg ist – und das ist fast immer der Fall. Aber er wirft auch die Frage auf, in welche Richtung man ihn am stärksten belasten kann.

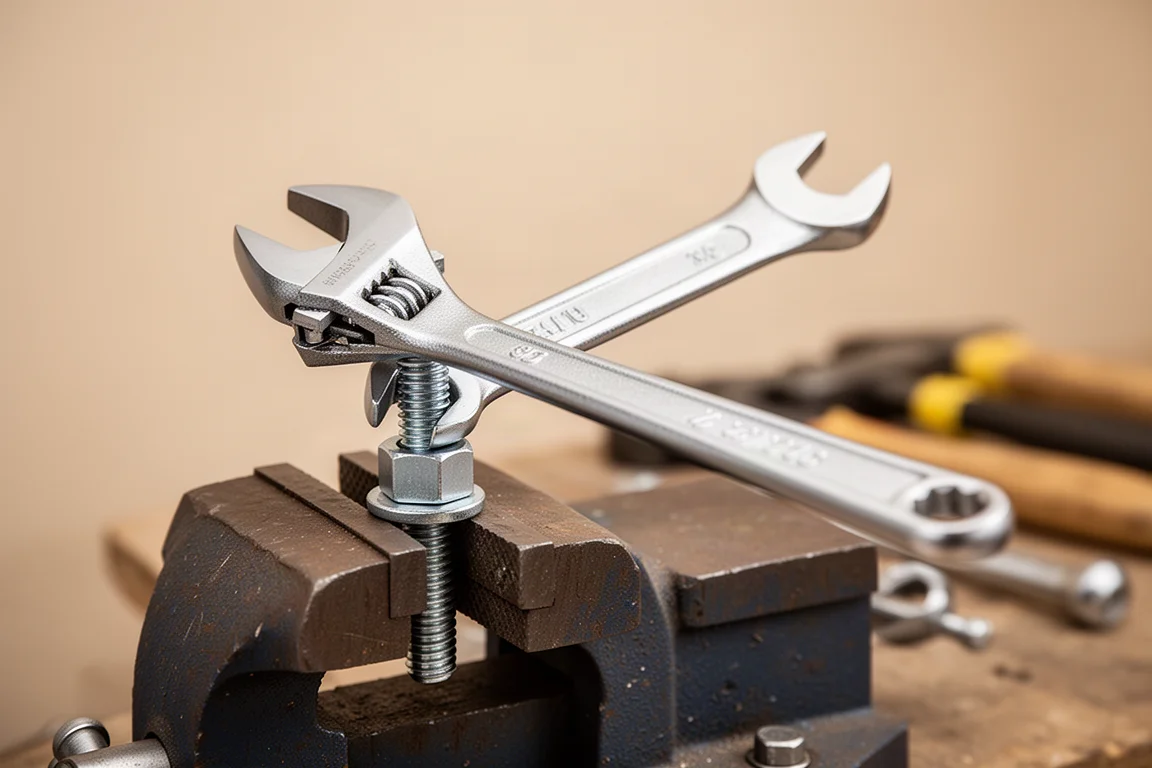

Um das herauszufinden, wurde jeder Schraubenschlüssel von Hand an eine Sechskantverschraubung der Klasse 8.8 mit 17 mm angelegt und dann belastet, wobei das Drehmoment am Sechskant gemessen wurde, bis das Werkzeug abrutschte oder brach.

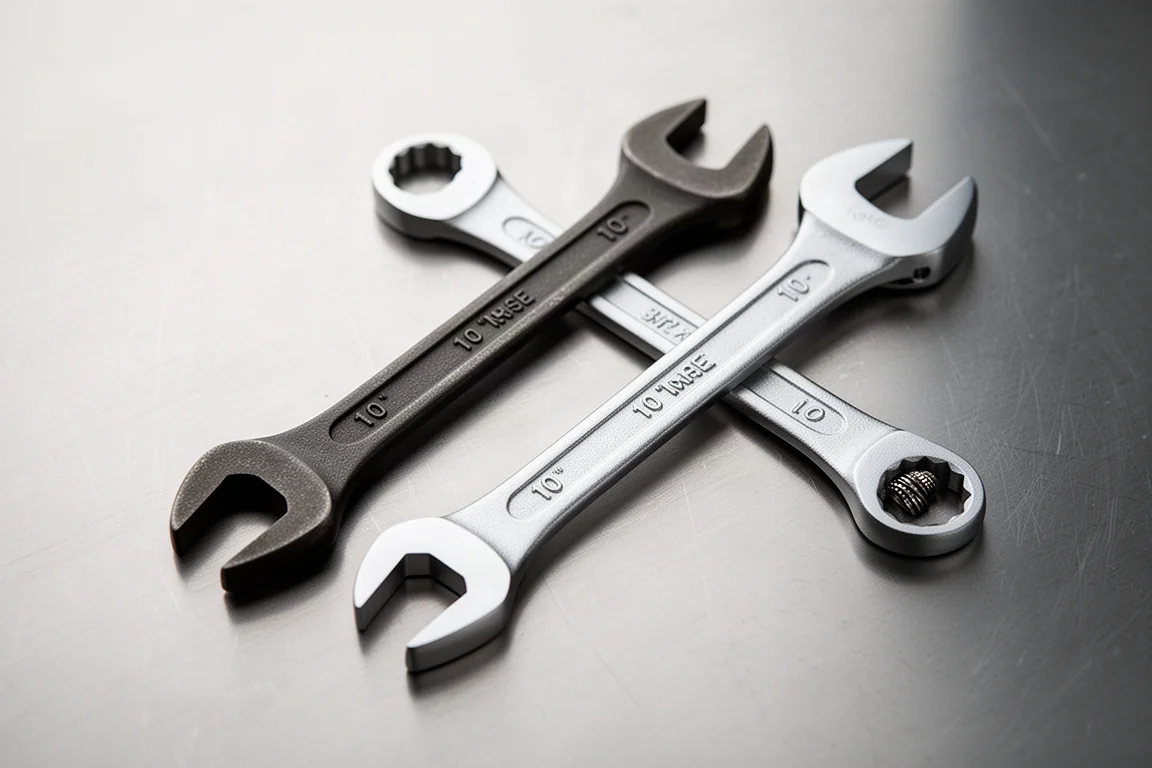

Crescent vs. Bahco: Ergebnisse der verstellbaren Schraubenschlüssel

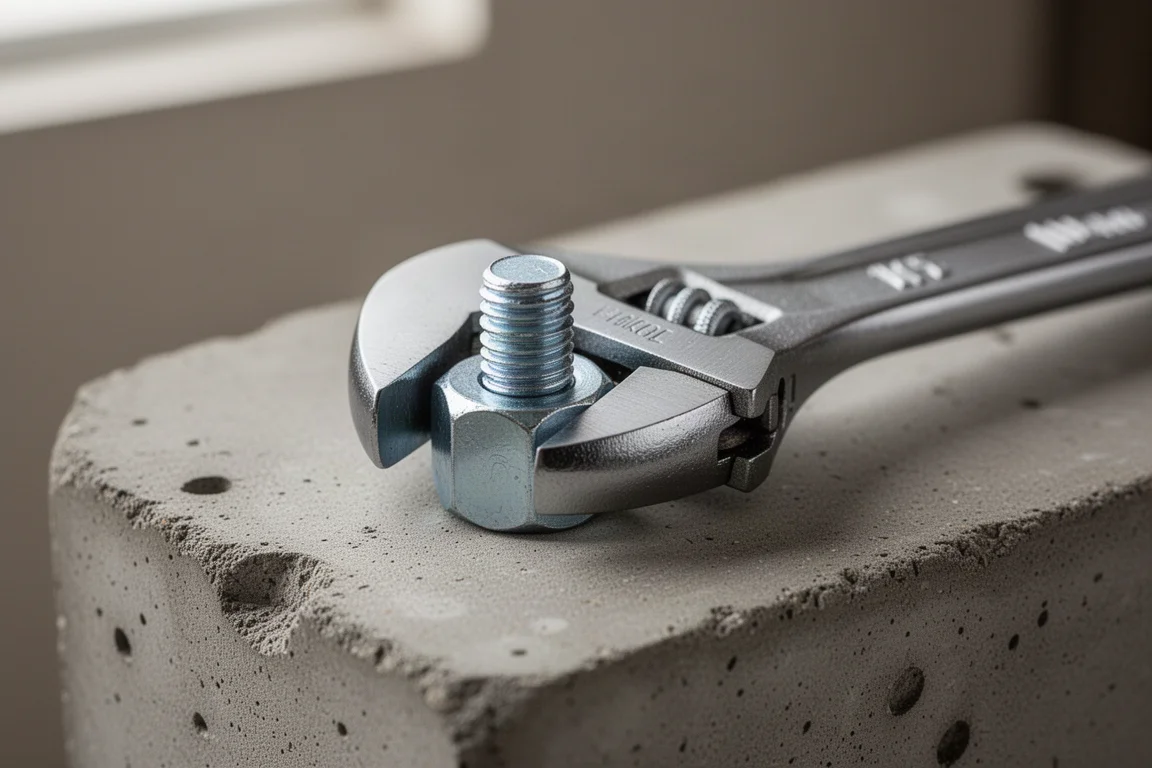

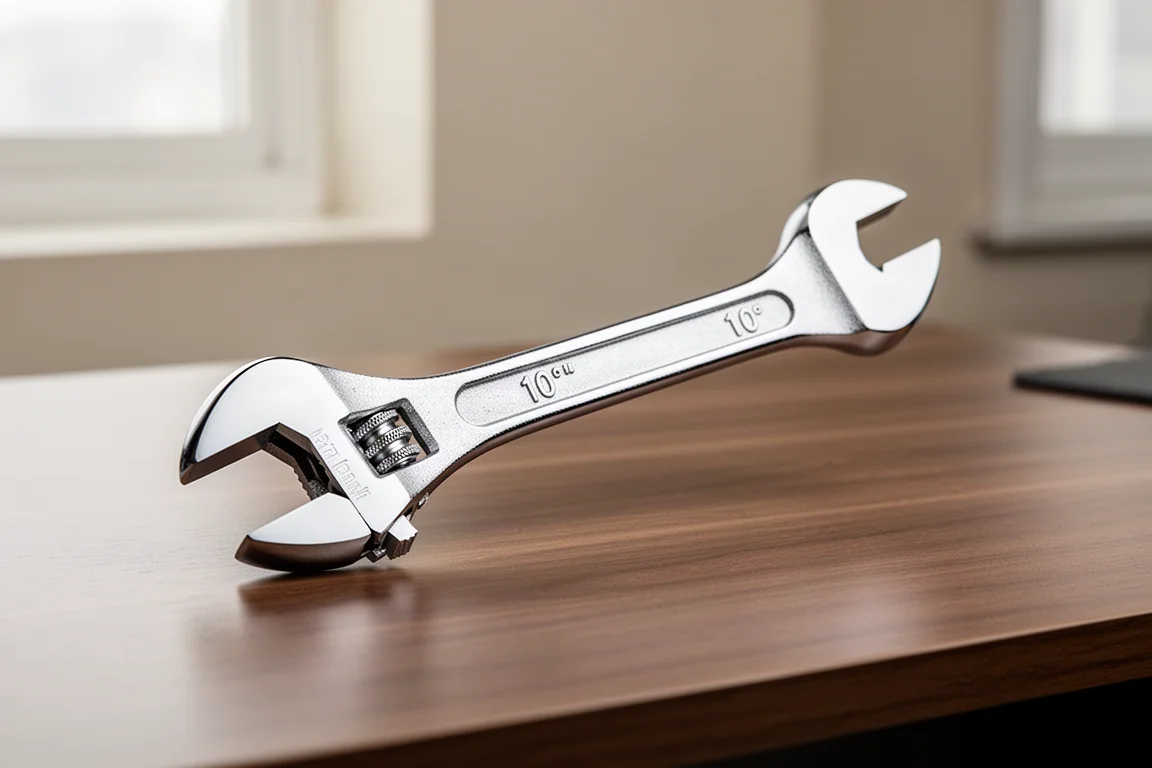

Der Crescent 10-inch verstellbare Schraubenschlüssel, gekauft für 15 $ und hergestellt in Vietnam unter Apex Tool Group, wurde zuerst in der empfohlenen Ausrichtung getestet, mit Zugkraft weg vom langen festen Backen. Er erreichte 27,9 Nm am 17-mm-Sechskant, bevor die Backen nachließen und der Sechskant hochklettern konnte. Auf einem deutlich größeren Prüfdorn nach der ASME-Norm hielt er weit besser als erwartet: Er bog seine Backen auf, kumulierte aber 389,3 Nm – etwa 77 % der ASME-Spezifikation für einen 10-inch verstellbaren Schraubenschlüssel –, bevor er schließlich bei 331,82 Nm an einem harten 19-mm-Sechskant brach.

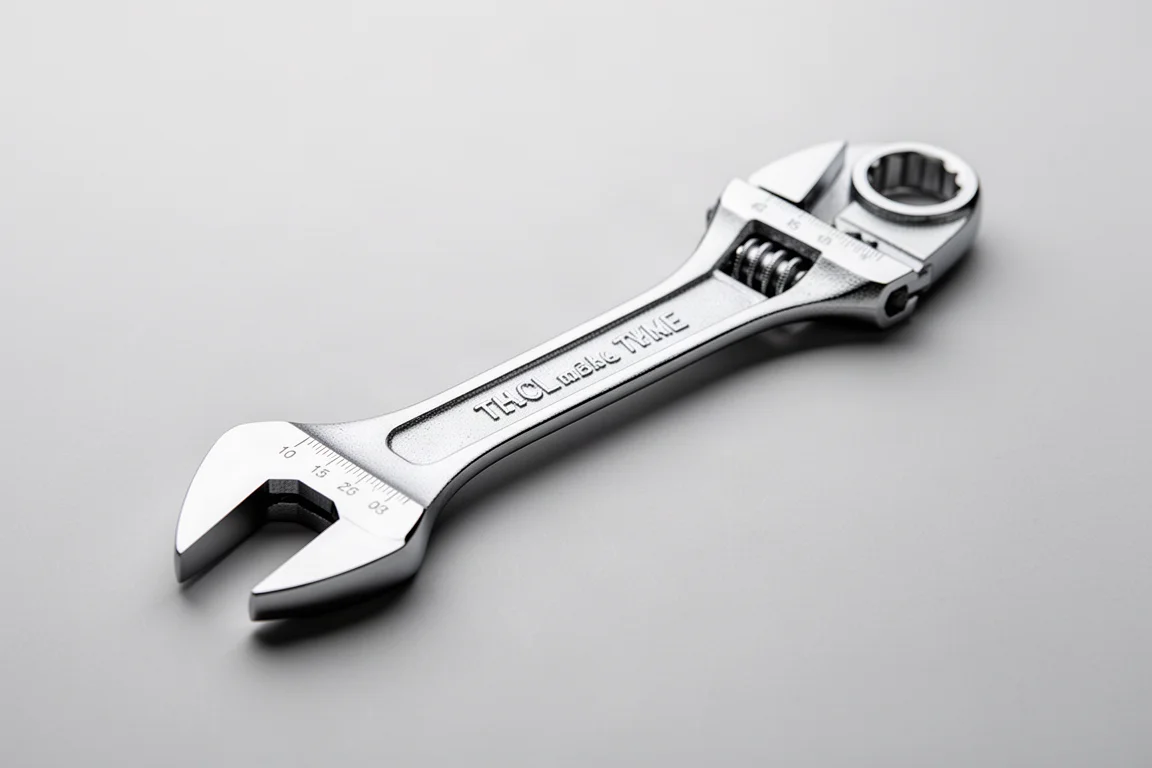

Der Bahco 10-inch, hergestellt von Snap-on Industrial Brands in Spanien und gekauft für 25 $, wirkte geschmeidiger und weniger spielfreudig in den Backen, rutschte aber bereits bei 155,5 Nm in derselben Ausrichtung ab. In der umgekehrten Richtung schnitt er noch schlechter ab: Die Zähne der Stellschraube übersprangen und verkanteten sich im beweglichen Backen, und das Werkzeug brach bei 148,9 Nm. Auf dem großen Dorn verklemmte er sich und brach bei 279,99 Nm.

Auch die Härtetestpunkt-Messungen erzählten eine Geschichte. Die Crescent-Muster lagen bei etwa 42 HRC, was für diese Klasse normal ist. Die Bahco-Muster kamen auf Mitte 30 bei einem und Mitte 40 beim anderen – ein inkonsistentes Ergebnis, das auf gewisse Schwankungen bei der Wärmebehandlung hindeutet. In der Punktetabelle landete der Crescent klar oben mit 195 Punkten gegenüber 141 – eine Überraschung, war er doch das günstigere der beiden Werkzeuge.

Offene Schraubenschlüssel: Der Snap-on 17x19-Test

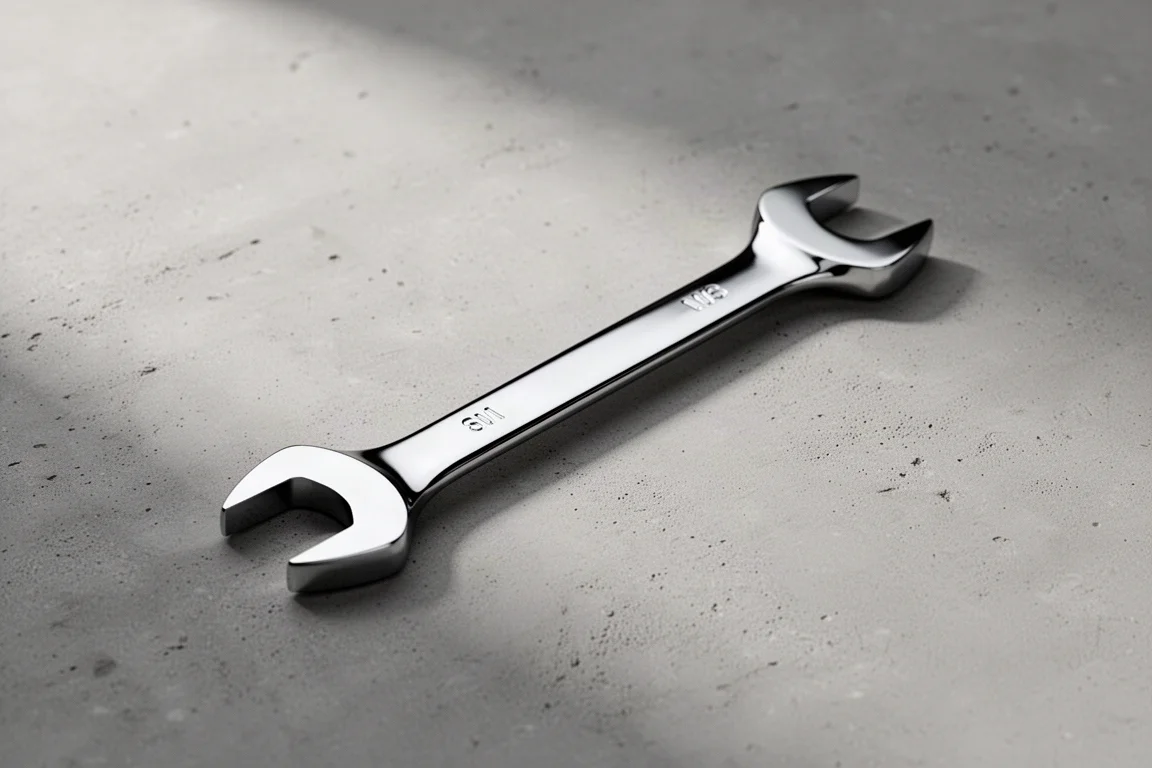

Um die Debatte über die Ausrichtung bei klassischen offenen Schraubenschlüsseln zu klären, wurden zwei Snap-on VOM 179B 17x19 mm Schraubenschlüssel getestet – einer in jeder Richtung –, sowie aus reiner Neugier ein klassisches VOM 179-Modell aus vergangenen Jahren.

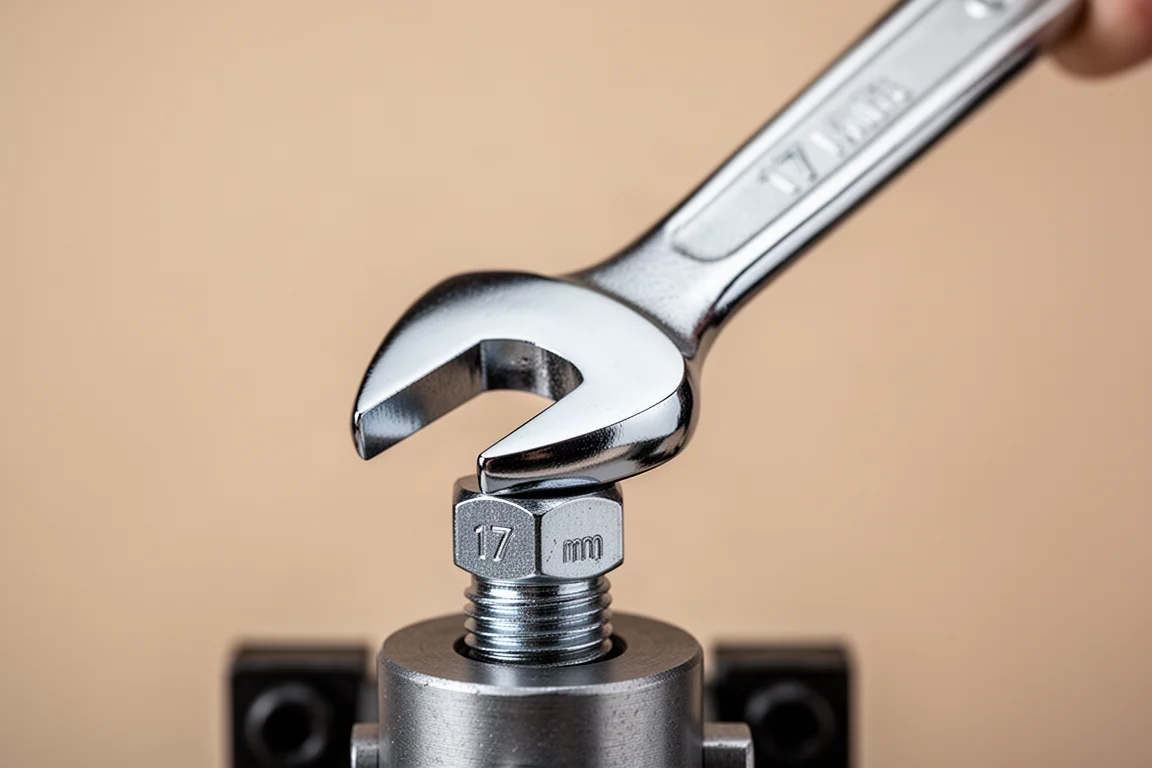

In der von uns als Standard bezeichneten Ausrichtung, mit Kraftaufbau weg vom längeren umschließenden Backen, erreichte der Schraubenschlüssel 132 Nm, bevor er abrutschte. Umgedreht begann der Sechskant früher, aus den Backen zu klettern, und das Ergebnis fiel auf 112,4 Nm. Kein riesiger Unterschied, aber größer als erwartet, wenn man die geringe optische Differenz auf dem Prüfstand bedenkt.

Als eine glatte Backenklemme eine konstante Abwärtskraft auf die Verschraubung ausübte, um das Hochklettern zu verhindern, näherten sich die beiden Ausrichtungen stark an und lagen bei etwa 125,95 Nm. Am 19-mm-Ende ergab der Abwärtsdruck auf die Backen während der Belastung 197,4 Nm in einer Ausrichtung und 198,3 Nm in der anderen – praktisch wieder ausgeglichen.

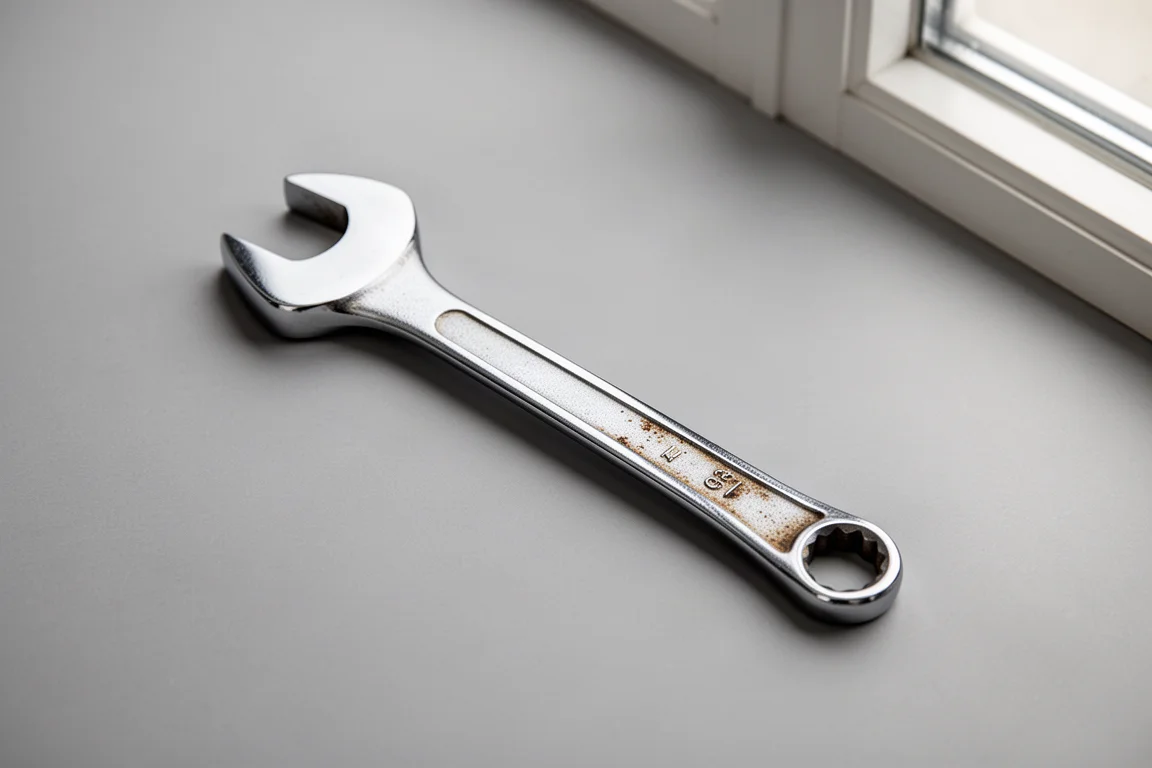

Das klassische VOM 179, zwar gebraucht, aber nicht missbraucht, zog 131,5 Nm – praktisch genau der Wert der neuen Schraubenschlüssel. Ein beeindruckendes Zeichen der Konsistenz bei Snap-on offenen Schraubenschlüsseln über die Jahre hinweg.

Praktische Erkenntnisse für den echten Werkstatteinsatz

Aus diesen Daten ergeben sich zwei Empfehlungen. Erstens: Wenn Sie einen Schraubenschlüssel in der weniger günstigen Richtung verwenden und die Verschraubung zwickt, üben Sie beim Kraftaufbau einen konstanten, aber nicht massiven Abwärtsdruck auf die Verschraubung aus. Das gleicht den Griffigkeitsunterschied zwischen den beiden Ausrichtungen praktisch für jeden Menschen aus.

Zweitens: Bei freier Wahl erreicht man das maximale Grip des Schraubenschlüssels leichter, wenn das lange Backen von einem weg zeigt und die Kraft weg von diesem ausgeübt wird – ohne zusätzlichen Aufwand oder Konzentration. Speziell bei verstellbaren Schraubenschlüsseln gilt: Wann immer möglich, vom festen Backen weg ziehen. Dennoch haben Schraubenschlüssel ihre versetzten Köpfe aus einem Grund: Manchmal machen die eigene Körperposition oder ein Hindernis die Standardhaltung unpraktisch, und dann gehört es einfach zum Alltag, den Schlüssel in die Richtung zu setzen, die funktioniert.

Fazit

Der alte Rat hält stand – mit Feinheiten. Bei verstellbaren Schraubenschlüsseln ist die Ausrichtung enorm wichtig: Der Crescent überstand Lasten, denen der Bahco in der falschen Richtung nicht standhielt, und der günstigere Crescent war insgesamt das stärkere Werkzeug. Bei offenen Schraubenschlüsseln hat die Richtung „langes Backen von einem weg“ einen leichten, aber realen Vorteil, wobei ständiger Abwärtsdruck auf die Verschraubung diesen weitgehend aufhebt. Nutzen Sie die Ausrichtung, die zur Situation passt, und im Zweifel: weg vom langen Backen ziehen.
