Smart Square Rafter Square: Ein radikal besserer Take auf den Speed Square

Einführung

Der Speed Square existiert seit etwa einem Jahrhundert, seit Arthur Swanson ihn auf den Markt brachte. Er hat sich seinen Platz im Werkzeugsack jedes Zimmermanns redlich verdient. Doch der Smart Square, entwickelt und patentiert von Dan McGee von Smart Square Tools, nimmt dieselbe Grundidee auf und verbessert sie auf Weisen, die sich wirklich neu anfühlen und nicht nur kosmetisch.

Der erste Eindruck ist einer von Präzision. Diese Winkel sind dicker und schwerer als ein gewöhnlicher Speed Square, aus hartanodisiertem Aluminium gefertigt und werden in den USA hergestellt. Sie fühlen sich eher wie Messinstrumente an als wie Wegwerf-Werkzeuge für die Baustelle – das Kind von Ding, für das man schnell vom Dach herunterklettern würde, wenn man es fallen ließ.

Was macht den Smart Square anders

Ein Speed Square hatte immer nur einen festen Anschlag, was gut funktioniert, solange man entlang der Kante des Materials anzeichnet. Aber in der Mitte eines Bretts lässt der feste Anschlag eine Lücke entstehen. Mit fast 3/8 Zoll Abstand zwischen der Anrisskante und der Auflagefläche hält man den Bleistift kaum lotrecht – und ein nicht lotrechter Bleistift bedeutet eine ungenaue Markierung.

Der Smart Square löst das mit einem Anschlag, der links, rechts oder flach aufgesetzt werden kann. Legt man ihn flach, fügt der Anschlag ein Zoll zur Messung hinzu und macht aus einer Ablesung von 7-1/2 Zoll eine von 8-1/2 Zoll. Die doppelten Markierungsskalen verlaufen über die gesamte Länge, sodass man dieses zusätzliche Zoll nie aus den Augen verliert. So kann man in der Mitte des Materials mit derselben Genauigkeit eines Rahmenwinkels arbeiten wie mit einem Speed Square, und es funktioniert gleichermaßen für Rechts- wie Linkshänder.

Für Stahlbauer gibt es einen Bonus: Der Anschlag ragt etwa 3/4 Zoll nach unten, genug, um den Eckradius von Quadratrohren wie 3/8-Wand 4x4 zu überspannen und trotzdem eine stabile Auflage für einen sauberen Anriss zu bekommen.

Die Viertelkreis-Libelle

Das überraschendste Merkmal des Smart Square ist seine Viertelkreis-Libelle. Während die besten Kombiwinkel Libellen in beide Richtungen haben, gibt es hier etwas Neues unter der Sonne: eine einzige gebogene Libelle, mit der man waagerecht in einer Richtung, waagerecht in der anderen, lotrecht und sogar prüfen kann, ob die 45-Grad-Abrisslinie stimmt.

Es braucht einen Moment, um zu begreifen, was die Libelle tut, aber es lohnt sich voll und ganz. Die Libellen werden von Hand in Emporia, Kansas, von W.A. Moyer gefertigt und jede einzelne wird auf einem Kalibrierungstisch eingepasst und justiert, der jeden Morgen mit einem Maschinenniveau überprüft und mit Papierstücken auf Toleranz unterlegt wird. Eingeklebt werden sie mit einem hitzebeständigen 248-Grad-Epoxidharz, das in etwa sechs Minuten aushärtet, sodass die Libelle selbst bei extremem Arizona-Wärme an ihrem Platz bleibt.

Vom Werkzeug zur Wiederhol-Schablone

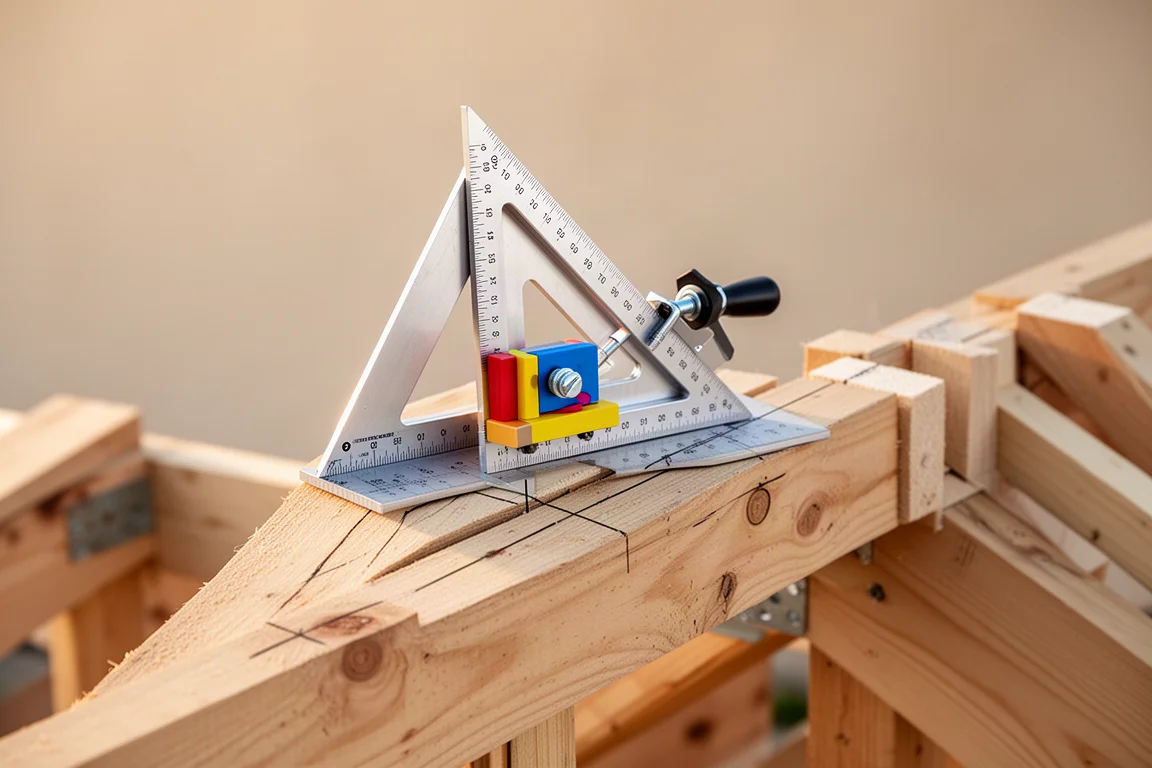

Der Smart Square dient auch als Schablone. Mit dem im Lieferumfang enthaltenen Schablonenblock und einer Rändelschraube lässt er sich in einen von zwei Schablonenschlitzen einsetzen und bei jedem gewünschten Winkel arretieren. Einmal eingestellt wird er zur Schablone für Sparrenschwänze oder beim großen Modell zur Treppenschneideschablone – direkt im Werkzeugsack transportierbar.

Das bedeutet, man kann dieselbe Markierung immer wieder anbringen, ohne jedes Mal zum Boden hinabsteigen zu müssen, um eine selbstgebaute Schablone zu schneiden und wieder zum Dachrand hinauszutragen. Das schont den Rücken, spart Zeit und ist höchst präzise. Man kann ihn sogar auf einen bestimmten Vogelmund einstellen und den Schnitt über eine komplette Sparrenreihe aus der Mitte der Abrisslinie heraus wiederholen.

Gefertigt wie ein Präzisionsinstrument

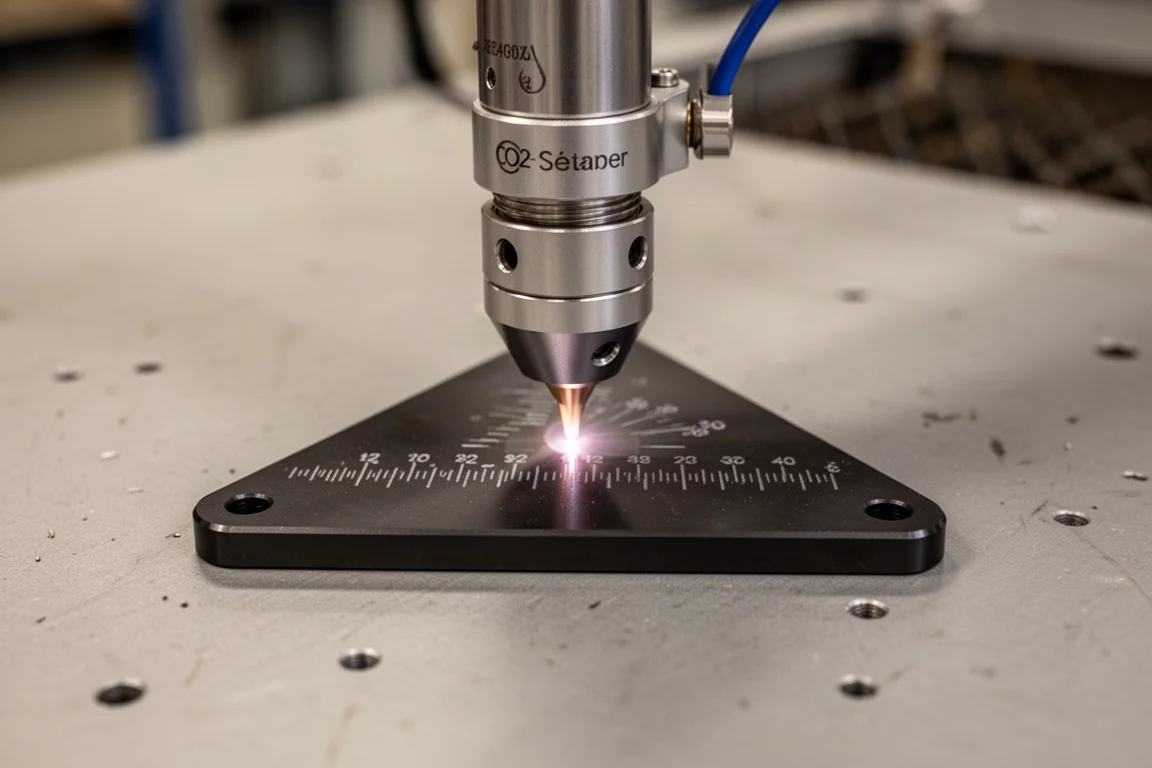

Vielleicht das bemerkenswerteste Detail ist, wie die Markierungen auf das Werkzeug kommen. Statt gedruckter oder geprägter Skalen brennt ein CO2-Laser hochpräzise, unverwischbare Markierungen in die hartanodisierte Oberfläche. Es ist ein langsamer, sorgfältiger Prozess, der Winkel für Winkel durchgeführt wird – ein Hinweis auf den Fertigungsansatz hinter dem gesamten Produkt.

Das Ergebnis ist ein Werkzeug, das sich schwer, präzise und langlebig anfühlt. Alles daran, von der kalibrierten Montage der Libelle bis zu den lasergravierten Skalen, deutet darauf hin, dass es auf langfristige Genauigkeit ausgelegt ist.

Kaufberatung

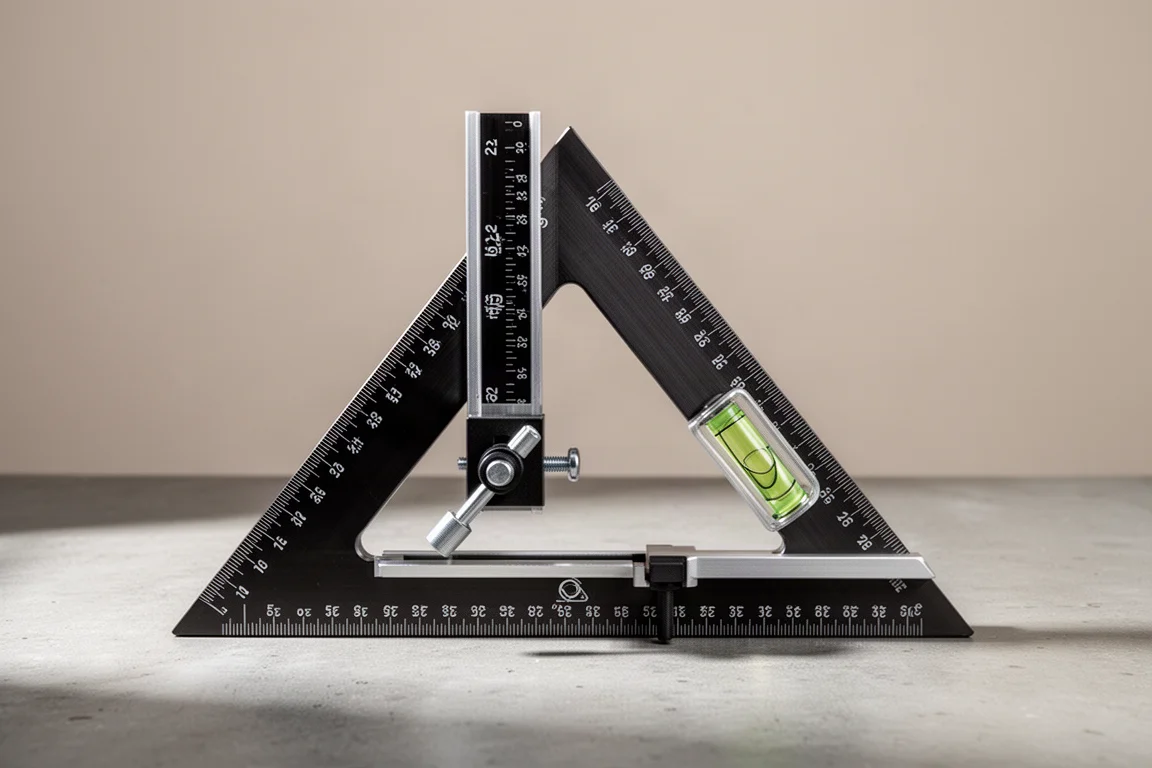

Wer Dachstühle baut, Sparrenschwänze schneidet, in der Mitte breiten Materials anzeichnet oder Stahl verarbeitet, für den löst der Smart Square echte Probleme, um die der traditionelle Speed Square einen bislang zwangsläufig herumarbeiten ließ. Das Standardmodell deckt die meisten Zimmermannsbedürfnisse ab, während der 12-inch Pro mehr Kapazität für größere Materialien und Treppenarbeit bietet. Diese Werkzeuge kosten mehr als ein einfacher Speed Square, daher sind sie für alle besonders sinnvoll, die ihr Geld mit einem Winkel in der Hand verdienen oder schlicht Wert auf Präzision legen.

Fazit

Dan McGee betrachtete ein Werkzeug, das sich hundert Jahre lang nicht verändert hatte, und fand einen besseren Weg. Der verstellbare Anschlag, die doppelten Markierungsskalen, die Viertelkreis-Libelle und das integrierte Schablonensystem machen den Smart Square zusammen zu einem echten Fortschritt statt zu einer Kuriosität. Wenn der Speed Square die Werkzeuge vor ihm verdrängt hat, macht der Smart Square ein starkes Argument dafür, es mit dem Speed Square genauso zu tun.
