Beste Winkel und Anschlagwinkel: Drei Anzeichengeräte, die man kennen sollte

Einleitung

Wenn man kein Zimmermann ist, aber einen Winkel kaufen muss, kann die Vielfalt der Optionen verwirrend sein. Rahmenwinkel, Speed Squares, Kombinationswinkel, Trockenbauwinkel, Gehrungswinkel: Auf den ersten Blick sehen sie alle ähnlich aus, doch jedes Werkzeug löst ein anderes Problem. Dieser Leitfaden behandelt drei Werkzeuge, die für die meisten Käufer ein breites Spektrum abdecken: den Swanson Speed Square, den Maze Squangle und den Stanley T-Bevel. Eines davon ist, das sei angemerkt, gar nicht wirklich ein Winkel – und genau deshalb verdient es seinen Platz.

Warum Winkel weiterhin wichtig sind

Die Welt hätte ohne Winkel nie gebaut werden können. Gebäude lassen sich ohne sie weder erweitern, instand halten noch modernisieren, und ein Zimmermann ohne mehrere Winkel und das Wissen über ihren Gebrauch ist kein Zimmermann. Manche dieser Werkzeuge sind wirklich alt: Der Swanson Speed Square geht auf die frühen 1920er Jahre zurück, und der klassische Stahlrahmenwinkel existiert schon weit länger. Andere sind jünger, wie der Squangle, der ungefähr zu der Zeit auftauchte, als das Zuschneiden von Dächern eine eigene Spezialisierung wurde.

Vor der Wahl hilft es zu verstehen, wofür jedes Werkzeug eigentlich gedacht ist. Ein für Trockenbau perfekt geeigneter Winkel frustriert einen Dachdecker, und ein Präzisionsanzeichengerät ist überflüssig für jemanden, der den ganzen Tag Sparrenschnitte markiert. Die Toleranzen unterscheiden sich je nach Gewerk – und ebenso die Werkzeuge.

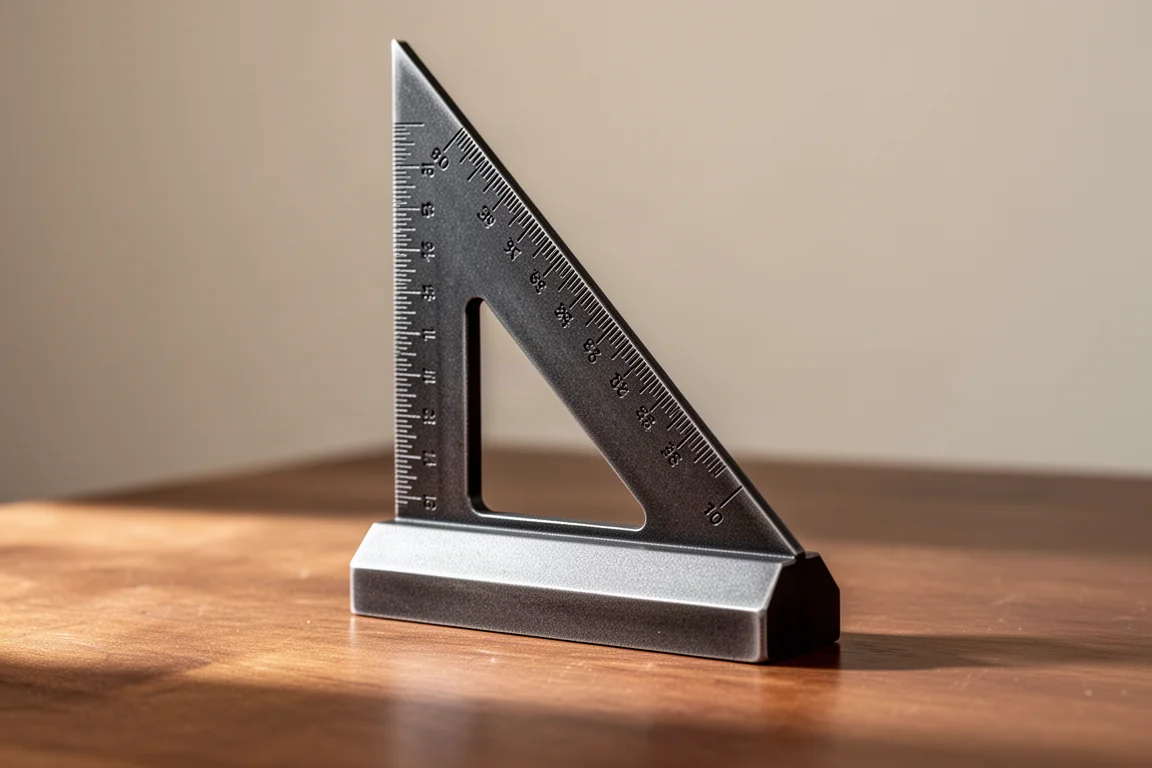

Der Swanson Speed Square: Das Arbeitstier für den Rahmenbau

Der Swanson Speed Square ist seit etwa 1922 oder 1925 im Einsatz und dürfte heute der am häufigsten genutzte Winkel von Rahmenbauern sein. Er packt eine Menge Informationen in einen kompakten Dreieckskörper: Tabellen für gewöhnliche Sparren, Gradangaben, Markierungen für First- und Kehlsparren, Möglichkeiten zum Anzeichnen sowie wiederholte Maße wie zum Beispiel einen Versatz von dreieinhalb Zoll.

Er ist außerdem günstig und in Kunststoff erhältlich, was wichtiger ist, als es klingt. Wenn einer auf der Baustelle kaputtgeht oder geklaut wird, ist das kein großer Verlust. Er passt direkt in den Schlitz eines Werkzeugzeug-Sets und ist daher immer dort, wo man ihn braucht. Neuere Weiterentwicklungen gibt es auf dem Markt, und einige sind wirklich beeindruckende Upgrades, aber wenn das Budget nicht so weit reicht, bleibt der Speed Square das Baseline-Werkzeug, das die Arbeit erledigt.

Für alle, die Wände errichten oder Sparren zuschneiden, ist dies das Werkzeug, das in Ihrer Werkzeugtasche leben wird.

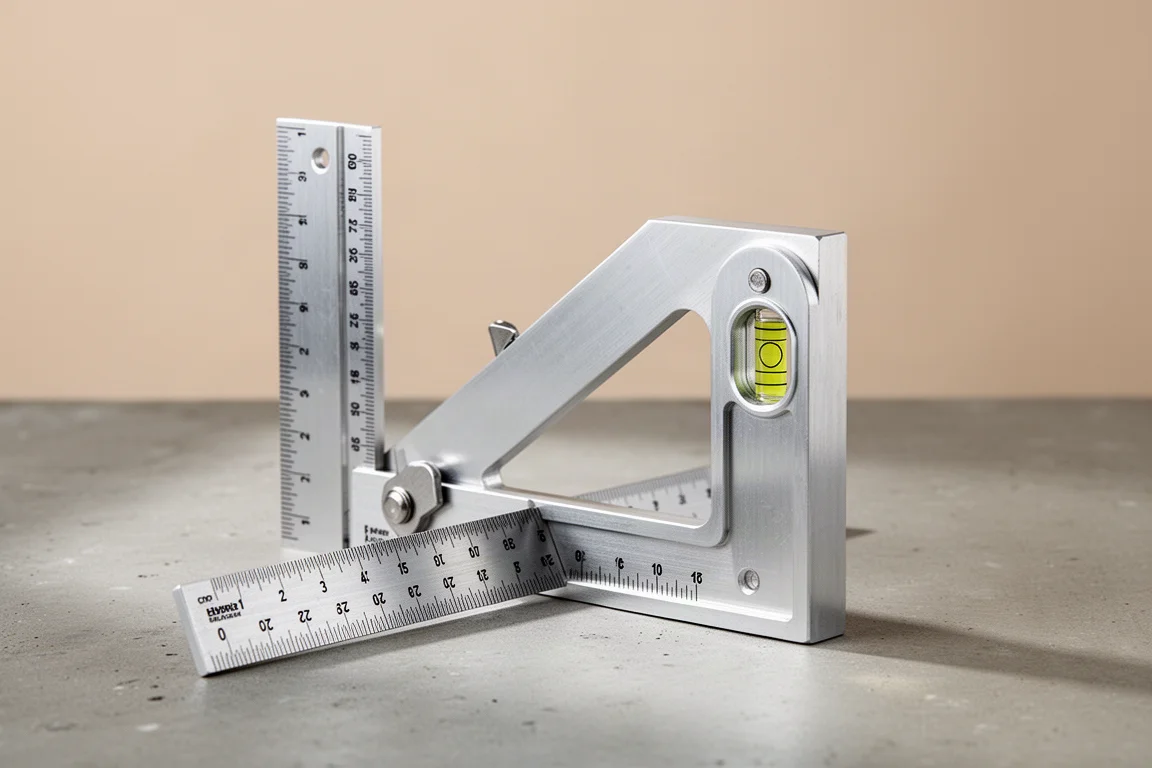

Der Maze Squangle: Spezialist für Dachneigungen

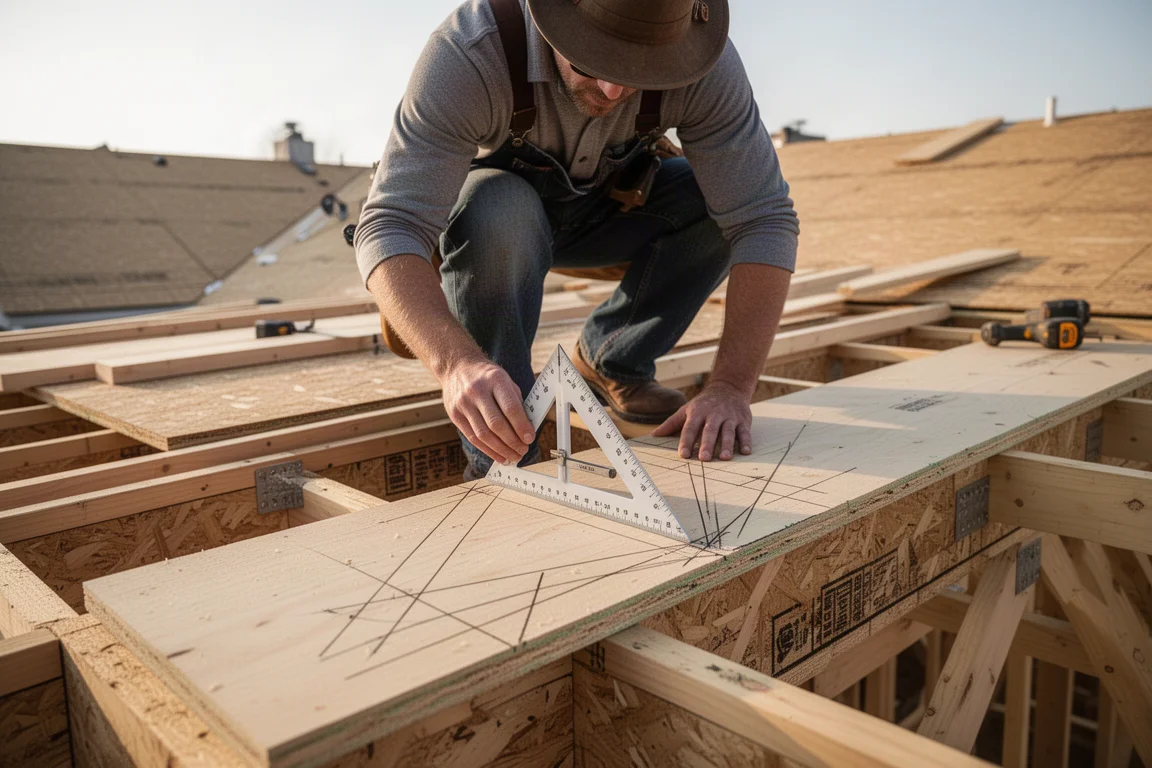

Der Squangle von Maze ist ein ganz anderes Tier. Seine herausragende Fähigkeit gegenüber einem Kombinationswinkel ist das Einstellen von Dachneigungen, einschließlich gewöhnlicher Neigungen sowie First- und Kehlneigungen. Er reicht außerdem ein gutes Stück über ein Brett hinweg, etwa acht Zoll über den Körper, und liefert damit eine ziemlich solide rechte Linie bei einem Acht-zu-zwölf-Anriss.

Er hängt genau wie ein Kombinationswinkel in Ihrer Werkzeugtasche. Wenn Anzeichnen und Feinarbeit nicht zu Ihren Prioritäten gehören, verfügt der Squangle über eine eingebaute Libelle in seinem acht Zoll langen Torpedo-Wasserwaage-Körper, was auf der Baustelle einen zusätzlichen Nutzen bringt.

Es gibt einen Hinweis, den man vor dem Kauf kennen sollte: Diese Werkzeuge brauchen ein wenig Pflege. Die ursprünglichen Schraubverbindungen können sich lösen, und die Flügelmutternmontage kann früh auseinanderfallen, weshalb viele Besitzer sie letztlich umbauen, etwa indem sie den Befestiger durch einen abgekniffenen Nagel ersetzen, der vernietet wird. Das ist eine kleine Unannehmlichkeit, aber die Bandbreite dessen, was ein Squangle kann, lässt sich mit keinem früheren Werkzeug reproduzieren.

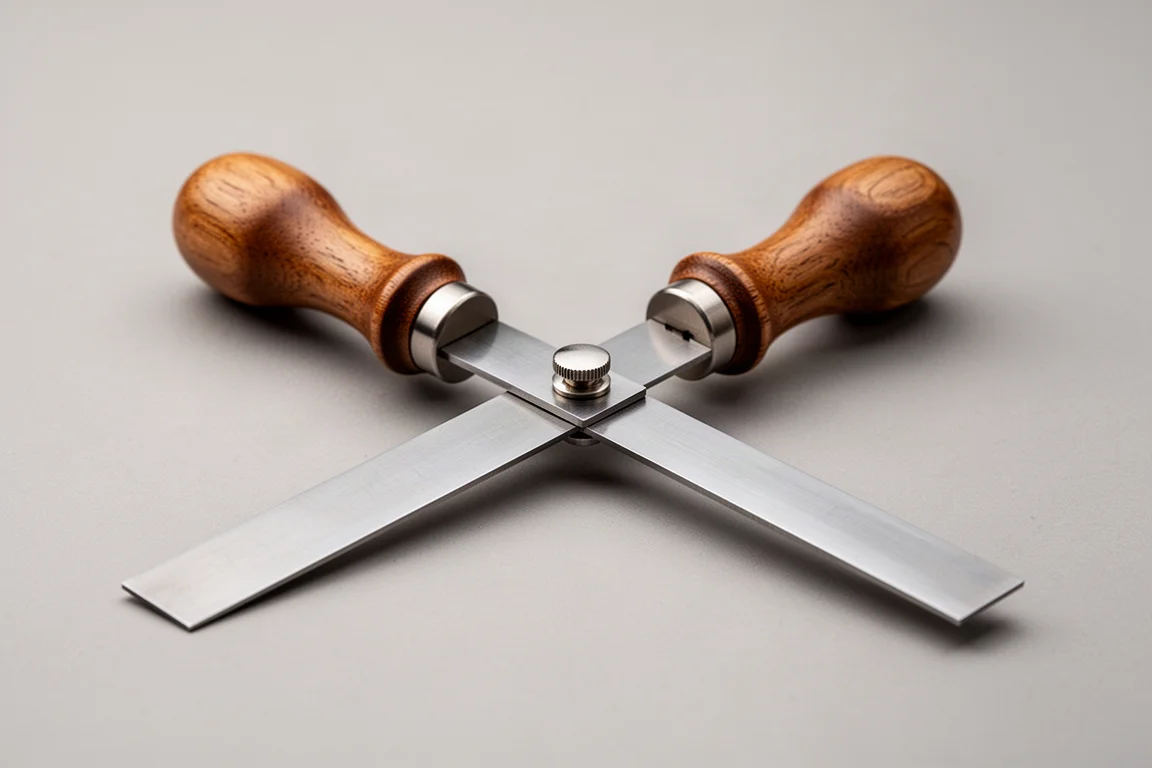

Der Stanley T-Bevel: Kein echter Winkel

Der Stanley T-Bevel ist der Außenseiter, und man sollte das offen zugeben: Es gibt keinen einzigen Handgriff, mit dem man damit eine rechte Linie erhält. Was er stattdessen tut, ist das Erfassen und Übertragen ungewöhnlicher Winkel. Wenn man einen Winkel an etwas etwa Sechseckigem halbieren muss oder einen zufälligen Winkel ohne erkennbaren mathematischen Wert erfassen will, nimmt der T-Bevel diesen ungewöhnlichen Winkel auf und ermöglicht es, ihn wieder auf die Kante des Bretts zu übertragen und zu halbieren, sodass man genau weiß, was mit der Gehrung zu tun ist.

Man kann damit in zwei oder drei Schritten eine ungefähre Rechtwinkligkeit erreichen, indem man ihn am Werkstück anlegt und prüft, ob eine Bleistiftlinie aus zwei Richtungen gleich aussieht. Er ist auch das Winkel-Werkzeug, das ein Rahmenbauer am seltensten benutzt, und er ist ein altes Design. Wer sich intensiv mit alten Holzbearbeitungswerkzeugen befasst hat, kennt vermutlich zusätzliche Anwendungen, doch für die meisten Käufer ist sein Wert präzise definiert: Übertragung und Halbierung unregelmäßiger Winkel.

Weitere Winkel, die man kennen sollte

Einige weitere Winkel haben es nicht auf die Liste der vorgestellten Werkzeuge geschafft, tauchen aber in jeder ernsthaften Diskussion über Anzeichengeräte auf, und ihre Kenntnis hilft beim klügeren Kauf.

Trockenbauwinkel. Der 48-Zoll-Trockenbau-T-Winkel kam mit dem Trockenbau selbst gegen Ende des Zweiten Weltkriegs auf. Jeder Trockenbauhandwerker hat einen, tritt darauf, verbiegt ihn und kauft einen neuen, denn die Toleranzen im Trockenbau sind lockerer als bei anderen Zimmerarbeiten. Die lange Reichweite über eine komplette Platte, mit 16 Zoll auf einer und 6 Zoll auf der anderen Seite, in Kombination mit einem Cuttermesser für Längsschnitte, macht ihn für genau diese Aufgabe praktisch.

Stahlrahmenwinkel. Der klassische Zimmermannswinkel oder Rahmenwinkel ist wohl das eine Werkzeug, das man wählen würde, wenn man nur eines haben könnte. Er eignet sich für Anrisse auf oberen Pfetten bzw. Doppelschwellen, zum Winkeln breiter Bretter, zum Prüfen von Fenster- und Türöffnungen über große Distanzen auf Rechtwinkligkeit, und er enthält Sparrentabellen für gewöhnliche, First-, Kehl- und Streichsparren, Strebenlängentabellen für den Fachwerkbau und sogar Sechseckanrisse. Aluminium-Versionen tauschen etwas Steifheit gegen Komfort, denn ein in der Sommersonne liegender Stahlwinkel kann auf einer heißen Platte praktisch die Hand verbrennen.

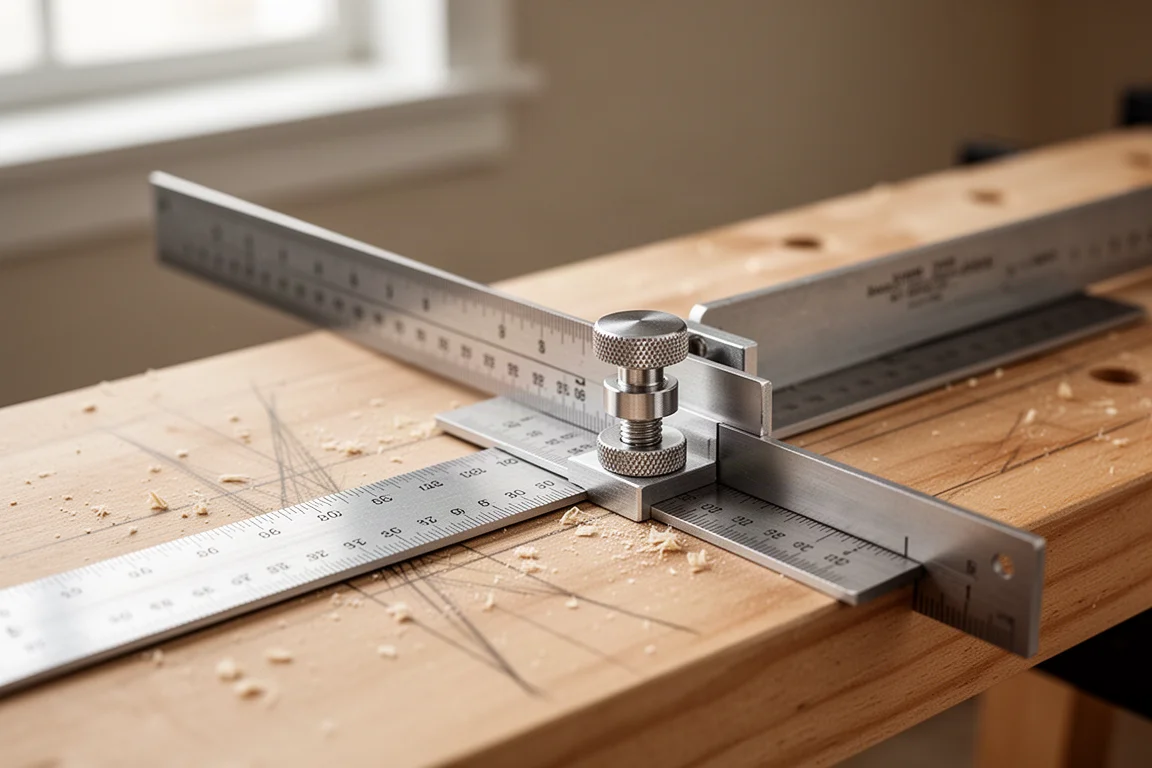

Kombinationswinkel. Der Tri Square oder Kombinationswinkel ist ein wunderbares verstellbares Messgerät: Auf beliebige Länge einstellen, festziehen und wiederholt anzeichnen. Er bietet 45 Grad, 90 Grad und meist eine Libelle, die auch die Lotrichtung liefert. Neuere Versionen enthalten einen kleinen Anreißer im Körper. Ein 12-Zoll-Maßstab ist die vernünftige Größe, wenn man einen kauft, wobei schreinereiorientierte Holzwerker auch kleiner greifen können. Ein Hinweis: Er kann zickig sein, wenn es darum geht, ihn wieder zusammenzubauen und festzuziehen, ohne dass er sich löst.

Kaufberatung: Welchen Winkel brauchen Sie wirklich?

Wenn Sie Wände errichten oder Sparren zuschneiden, beginnen Sie mit einem Swanson Speed Square. Er ist günstig, ausreichend robust und immer in Ihrer Werkzeugtasche. Wenn Dachneigungsarbeiten regelmäßig zu Ihrer Arbeit gehören, bietet der Maze Squangle Fähigkeiten, die kein früheres Werkzeug bot – um den Preis einer kleinen Wartung der Hardware. Wenn Ihre Arbeit Gehrungsverbindungen und unregelmäßige Winkel umfasst, ist der Stanley T-Bevel das einzige der drei Werkzeuge, das diese Winkel überhaupt erfassen und halbieren kann.

Wenn Sie für alle Aufgaben wirklich nur ein Werkzeug wählen könnten, würden viele erfahrene Zimmerleute zu einem vollwertigen Rahmenwinkel greifen, da fast alles, was ein Zimmermann tun muss, damit erledigt werden kann. Für ein praktisches Starter-Set decken die drei oben genannten Werkzeuge jedoch das breiteste Spektrum realer Aufgaben ab.

Fazit

Winkel sind das stille Rückgrat jeder geraden Wand, jeder lotrechten Öffnung und jeder passgenauen Verbindung. Der Swanson Speed Square punktet beim Alltagswert und der Portabilität, der Maze Squangle bei der Dachneigungs-Fähigkeit, und der Stanley T-Bevel kann, was kein echter Winkel kann: Winkel ohne Namen erfassen. Passen Sie das Werkzeug an die vorliegende Arbeit an, und jedes der drei wird sich schnell bezahlt machen.
